Jak działa przekładnik prądowy z rdzeniem przelotowym?

Abstrakcyjny: Poprzez rdzeniowe przekładniki prądoweto krytyczne urządzenia w systemach elektrycznych, umożliwiające dokładny pomiar prądu w celu monitorowania, ochrony i sterowania. W tym artykule omówiono zasady działania, zalety, kwestie związane z instalacją i typowe obawy klientów, pomagając inżynierom i kierownikom obiektów w podejmowaniu świadomych decyzji.

Spis treści

• Co to jest przekładnik prądowy z rdzeniem przelotowym?
• Zasada działania przekładników prądowych z rdzeniem przelotowym
• Kluczowe zalety
• Uwagi dotyczące instalacji
• Typowe zastosowania
• Typowe problemy i rozwiązywanie problemów
• Często zadawane pytania

Co to jest przekładnik prądowy z rdzeniem przelotowym?

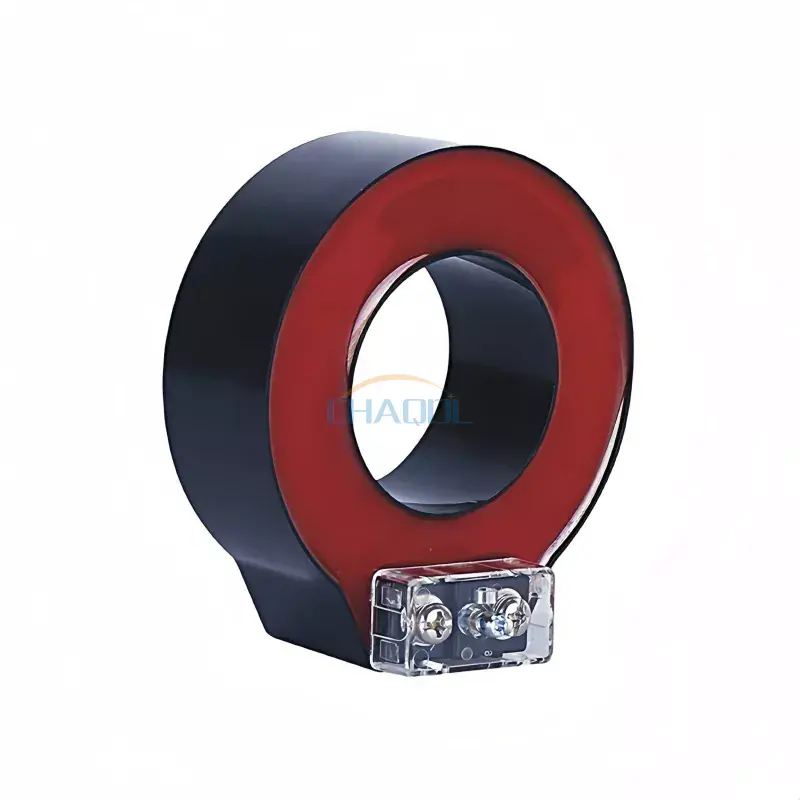

A Przekładnik prądowy z rdzeniem (TCCT)to urządzenie elektryczne przeznaczone do pomiaru prądu przemiennego (AC) poprzez wytwarzanie prądu zmniejszonego proporcjonalnie do prądu w obwodzie pierwotnym. W przeciwieństwie do transformatorów okiennych lub z dzielonym rdzeniem, przewodnik przechodzi bezpośrednio przez rdzeń TCCT, umożliwiając zwartą konstrukcję i dokładny pomiar.

• Główny przewodnik przechodzi bezpośrednio przez rdzeń
• Uzwojenie wtórne zapewnia zmniejszony prąd do pomiaru
• Stosowany w przekaźnikach zabezpieczeniowych, licznikach i systemach monitorowania

Zasada działania przekładników prądowych z rdzeniem przelotowym

TCCT działa w oparciu oindukcja elektromagnetyczna. Przewodnik pierwotny wytwarza pole magnetyczne proporcjonalne do przepływającego przez niego prądu. To pole magnetyczne indukuje prąd w uzwojeniu wtórnym, który można następnie bezpiecznie zmierzyć za pomocą przyrządów bez bezpośredniego narażenia na wysokie napięcie.

Kluczowe zalety

• Kompaktowa konstrukcja:Łatwo pasuje do rozdzielnic i instalacji panelowych.
• Wysoka dokładność:Wiarygodne pomiary przekaźników ochronnych i urządzeń pomiarowych.
• Wytrzymały:Solidna konstrukcja zapewniająca długoterminową pracę w środowisku przemysłowym.
• Łatwa konserwacja:Wymagana minimalna obsługa serwisowa ze względu na prostą konstrukcję.

Uwagi dotyczące instalacji

Właściwa instalacja zapewnia optymalną wydajność TCCT. Kluczowe czynniki obejmują:

1. Aby uniknąć błędów pomiaru, należy upewnić się, że przewód pierwotny jest wyśrodkowany w rdzeniu.
2. Aby uzyskać dokładne odczyty, sprawdź prawidłowe okablowanie wtórne i polaryzację.
3. Zachowaj odpowiednie odległości izolacyjne, aby zapobiec zagrożeniom elektrycznym.
4. Weź pod uwagę warunki środowiskowe: temperatura, wilgotność i wibracje mogą mieć wpływ na wydajność.

Aby uzyskać szczegółowe instrukcje instalacji i zalecenia dotyczące bezpieczeństwa, Anqiang Power udostępnia szczegółowe instrukcje dla każdego modelu TCCT.

Typowe zastosowania

• Pomiary energii w obiektach przemysłowych i handlowych
• Monitorowanie prądu w rozdzielnicach i transformatorach
• Obwody przekaźników ochronnych w podstacjach
• Integracja z systemami SCADA w celu zdalnego monitorowania

Typowe problemy i rozwiązywanie problemów

Nawet wysokiej jakości TCCT mogą napotkać problemy operacyjne. Typowe problemy obejmują:

• Nieprawidłowy współczynnik wyjściowy:Często spowodowane błędami w okablowaniu wtórnym lub nieprawidłowym wyborem rdzenia.
• Przegrzanie:Zwykle z powodu nadmiernego prądu pierwotnego lub słabej wentylacji.
• Nasycenie magnetyczne:Może zniekształcać pomiary w zastosowaniach wysokoprądowych.
• Uszkodzenia mechaniczne:Wstrząsy fizyczne lub wibracje mogą mieć wpływ na wyrównanie rdzenia.

Rozwiązywanie problemów zazwyczaj polega na sprawdzeniu okablowania, sprawdzeniu uszkodzeń izolacji i potwierdzeniu, że parametry urządzenia są prawidłowe dla danego zastosowania.

Często zadawane pytania

• P: Czy TCCT mogą mierzyć zarówno prądy przemienny, jak i stały?
  Odp.: Nie, przekładniki prądowe z rdzeniem przelotowym są przeznaczone wyłącznie do pomiaru prądu przemiennego ze względu na ich zależność od indukcji elektromagnetycznej.
• P: Jak wybrać odpowiedni TCCT dla mojej aplikacji?
  Odp.: Weź pod uwagę znamionowy prąd pierwotny, klasę dokładności, poziom izolacji i warunki środowiskowe.
• P: Czy przekładniki prądowe z rdzeniem są bezobsługowe?
  Odp.: Wymagają minimalnej konserwacji, głównie kontroli pod kątem uszkodzeń fizycznych i integralności okablowania.
• P: Co wyróżnia TCCT Anqiang Power?
  Odp.: Anqiang Power kładzie nacisk na precyzyjną produkcję, trwałość i wsparcie dla złożonych instalacji.

Przekładniki prądowe z rdzeniem przelotowym są niezbędne w nowoczesnych systemach elektrycznych, zapewniając dokładne pomiary, zabezpieczenia i możliwości monitorowania. Rozumiejąc ich zasady, instalację i typowe problemy, inżynierowie mogą zapewnić niezawodne działanie we wszystkich zastosowaniach.
