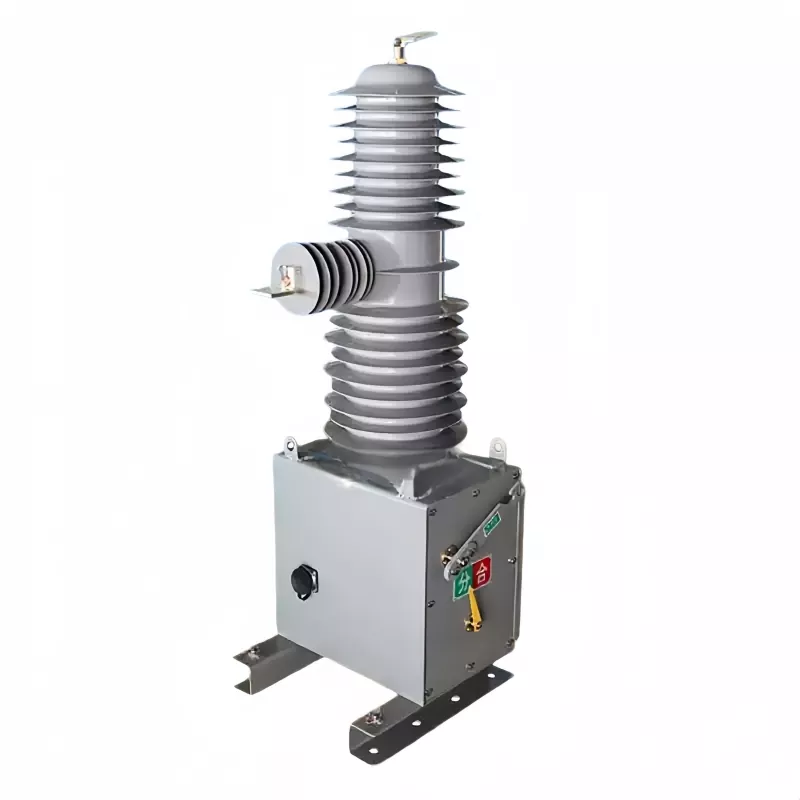

TheJednobiegunowy wyłącznik zewnętrzny 33 kVzostał zaprojektowany do niezawodnego przełączania i ochrony w napowietrznych systemach dystrybucyjnych średniego napięcia. Jest szeroko stosowany do przerywania prądu obciążenia, prądu zwarciowego i zwarć w nowoczesnych sieciach elektroenergetycznych. Dzięki solidnej konstrukcji zewnętrznej i zoptymalizowanej wydajności gaszenia łuku, sprzęt ten zapewnia stabilną pracę nawet w trudnych warunkach środowiskowych.
Zbudowany z mechanizmu operacyjnego z magnesem trwałym i elementów izolacyjnych o wysokiej wytrzymałościJednobiegunowy wyłącznik zewnętrzny 33 kVzapewnia szybką reakcję, długą żywotność i minimalne wymagania konserwacyjne, dzięki czemu nadaje się do sieci elektroenergetycznych, podstacji i przemysłowych systemów dystrybucji energii.
|
Projekt |
Wartość liczbowa |
|
Napięcie znamionowe |
35 kV |
|
Prąd znamionowy |
630/1250A |
|
Częstotliwość znamionowa |
50/60 Hz |
|
Napięcie wytrzymywane przez 1 minutę przy częstotliwości sieciowej |
80/95 kV |
|
Napięcie wytrzymywane impulsu piorunowego (szczytowe) |
185 kV |
|
Znamionowy prąd zwarciowy |
20/25/31,5 kA |
|
Znamionowy prąd załączania zwarcia (szczyt) |
80 kA |
|
Znamionowy prąd szczytowy wytrzymywany |
80 kA |
|
Prąd krótkotrwały wytrzymywany 4S |
31,5 kA |
|
Znamionowy cykl operacyjny |
Otwarte–0,3 s–Zamknij/Otwarte–180 s–Zamknij/Otwarte–180 s–Zamknij/Otwarte–60 s–Przywróć |
|
Znamionowe operacje wyłączania zwarć |
30 razy |
|
Życie mechaniczne |
20 000 razy |
|
Napięcie sterujące mechanizmu z magnesem trwałym |
DC220V |
|
Obwód wtórny 1-minutowy test napięcia wytrzymywanego przy częstotliwości sieciowej |
2 kV |
|
Nazwa parametru |
Dane |
|
Skontaktuj się z Gapą |
18±1mm |
|
Skontaktuj się z Overtravel |
4±0,5 mm |
|
Prędkość otwierania |
1,4-1,8 m/s |
|
Szybkość zamykania |
0,8-1,2 m/s |
|
Czas odbicia kontaktu podczas zamykania |
<=5 ms |
|
Odległość międzyfazowa międzyfazowa |
560±2 mm |
|
Asynchronia przełączania trójfazowego |
<=3 ms |
|
Rezystancja pętli przewodzącej międzyfazowej |
µΩ |
|
Czas zamknięcia |
25-45 ms |
|
Czas otwarcia |
20-45 ms |
|
Waga |
100 kg |
Prawidłowa instalacja tzwJednobiegunowy wyłącznik zewnętrzny 33 kVjest niezbędne, aby zapewnić długoterminową niezawodność i bezpieczną pracę. Urządzenie należy zainstalować na stabilnej konstrukcji słupowej lub stalowej ramie z prawidłowym podłączeniem do uziemienia.
Po montażu należy przeprowadzić próbę przełączania na biegu jałowym w celu zapewnienia płynnej pracy i prawidłowego rozrządu mechanizmu.
1. Temperatura otoczenia: -30°C do +60°C;
2. Wysokość: nie większa niż 2000 metrów;
3. Prędkość wiatru: nie większa niż 34 m/s;
4. Aktywność wibracyjna lub sejsmiczna pochodząca spoza rozdzielnicy i aparatury sterującej jest znikoma;
5. Stopień zanieczyszczenia: Poziom IV;
6. Temperatura przechowywania: -40°C do +85°C.
P1: Jaka jest główna funkcja jednobiegunowego wyłącznika zewnętrznego 33 kV?
Odp.: Służy do przerywania i izolowania prądów zwarciowych w napowietrznych systemach dystrybucyjnych średniego napięcia, zapewniając bezpieczną pracę sieci i ochronę urządzeń znajdujących się za nią.
P2: Czy ten wyłącznik może działać w trudnych warunkach zewnętrznych?
Odp.: Tak, jest przeznaczony do pracy w warunkach dużego zanieczyszczenia, silnego wiatru i dużych wahań temperatur, dzięki czemu nadaje się do długotrwałego użytku na zewnątrz.
P3: Czy jednobiegunowy wyłącznik zewnętrzny 33 kV wymaga regularnej konserwacji?
Odp.: Konstrukcja nie wymaga konserwacji w normalnych warunkach pracy dzięki uszczelnionemu mechanizmowi i trwałym komponentom.
P4: Jaki typ metody instalacji jest zalecany?
Odp.: W celu zapewnienia optymalnego bezpieczeństwa i wydajności zaleca się montaż na słupie z bezpiecznym uziemieniem.
P5: Jaki poziom ochrony obsługuje?
Odp.: Został zaprojektowany z myślą o wysokiej izolacji i odporności na zanieczyszczenia, odpowiedni dla środowisk o zanieczyszczeniu poziomu IV.
