Wyłącznik wewnętrzny 17,5 kV stacjonarny

TheWyłącznik wewnętrzny 17,5 kV stacjonarnyjest przeznaczony do systemów dystrybucji energii średniego napięcia wymagających niezawodnego przełączania, ochrony i sterowania. Przyjmuje zintegrowany mechanizm operacyjny VET i konstrukcję wyłącznika próżniowego, zapewniając kompaktowe wymiary, stabilną wydajność roboczą i długą żywotność. Uszczelniona konstrukcja słupa minimalizuje wymagania konserwacyjne, poprawiając jednocześnie niezawodność izolacji i bezpieczeństwo pracy.

Zaprojektowany dla nowoczesnych systemów zasilania,Wyłącznik wewnętrzny 17,5 kV stacjonarnyjest kompatybilny z rozdzielnicami w obudowie metalowej, a także z rozdzielnicami XGN w obudowie metalowej, przeznaczonymi do stosowania w pomieszczeniach zamkniętych. Jest szeroko stosowany w podstacjach, obiektach przemysłowych, budynkach komercyjnych, sieciach użyteczności publicznej i projektach związanych z energią odnawialną, gdzie wymagana jest niezawodna ochrona średniego napięcia.

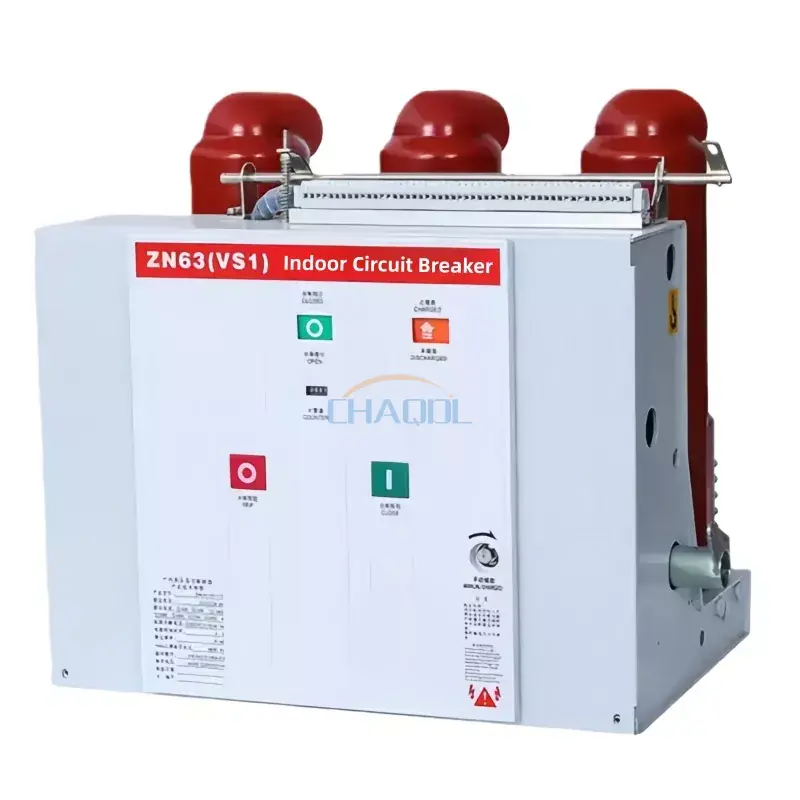

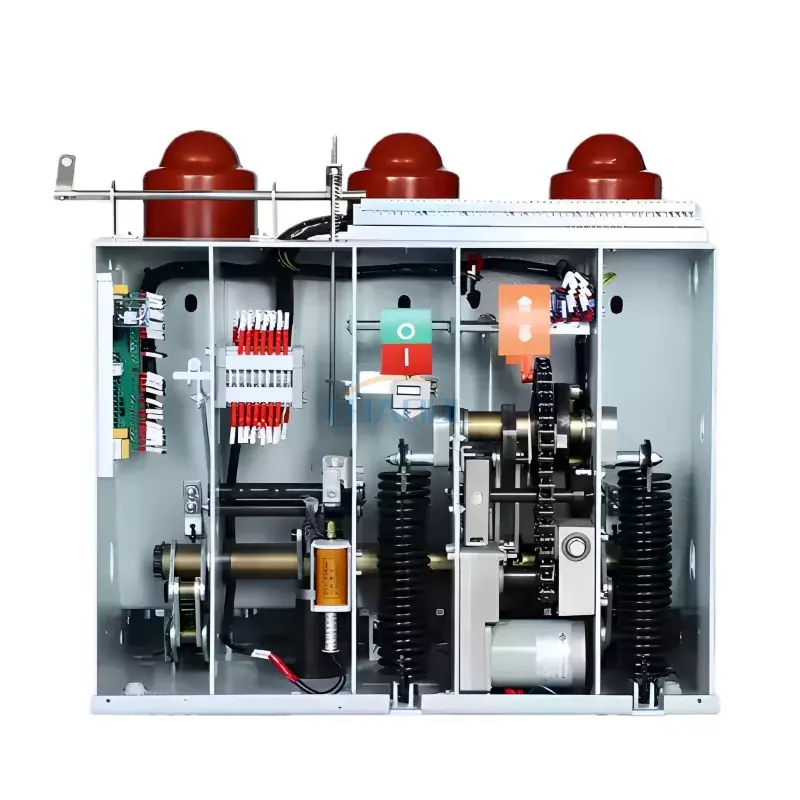

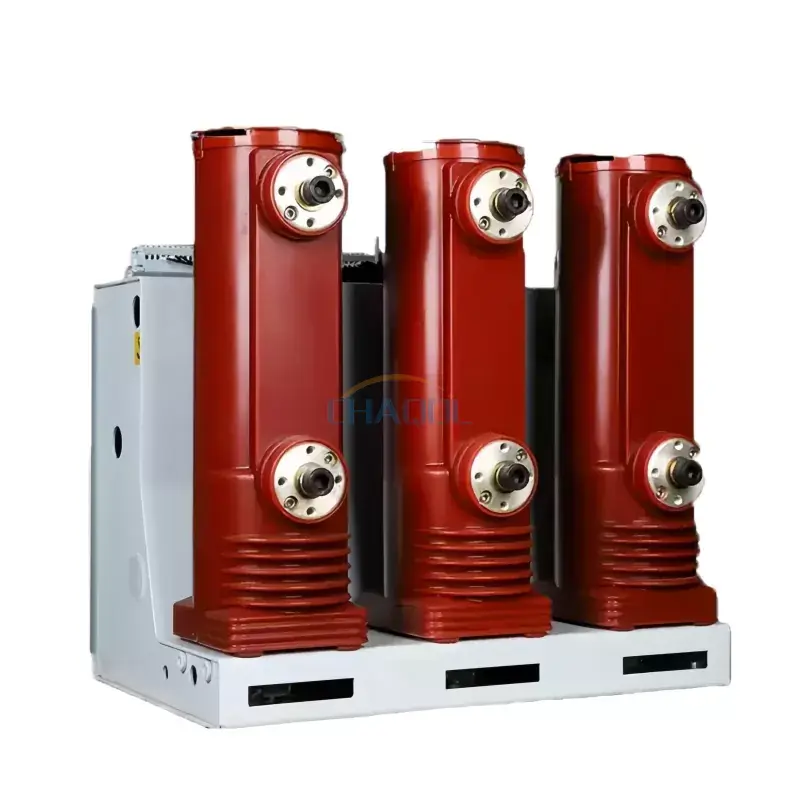

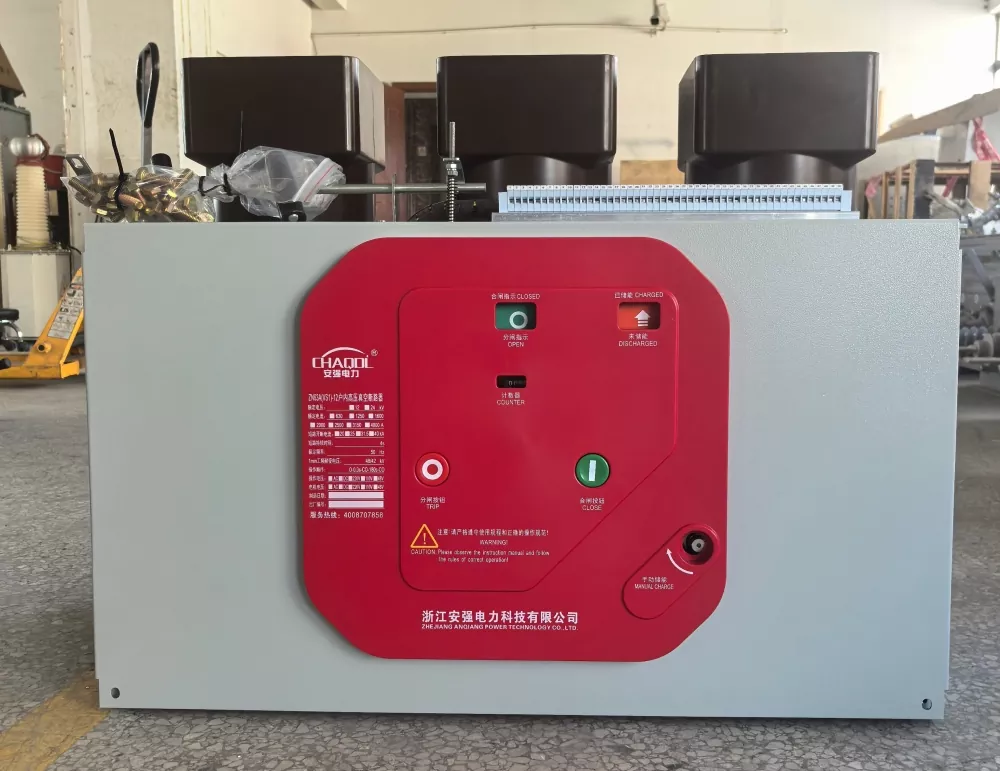

Rzeczywiste zdjęcia produktów

Cechy produktu

• Zintegrowany mechanizm napędowy VET zapewnia stabilne otwieranie i zamykanie.
• W pełni uszczelniona technologia przerywaczy próżniowych zapewnia bezobsługową pracę i dłuższą żywotność elektryczną.
• Kompaktowa konstrukcja typu stałego zmniejsza przestrzeń instalacyjną, poprawiając jednocześnie ogólną niezawodność.
• TheWyłącznik wewnętrzny 17,5 kV stacjonarnyzapewnia doskonałą izolację dielektryczną, szybkie wygaszanie łuku i niskie zużycie styków.
• Obsługuje częste operacje przełączania z trwałością mechaniczną do 10 000 cykli operacyjnych.
• Kompatybilny z rozdzielnicami wysuwnymi serii KYN i rozdzielnicami stacjonarnymi XGN.
• Wysoka niezawodność w ciągłej pracy przemysłowej.
• Łatwa instalacja i niskie koszty utrzymania w całym cyklu życia.

Parametry techniczne

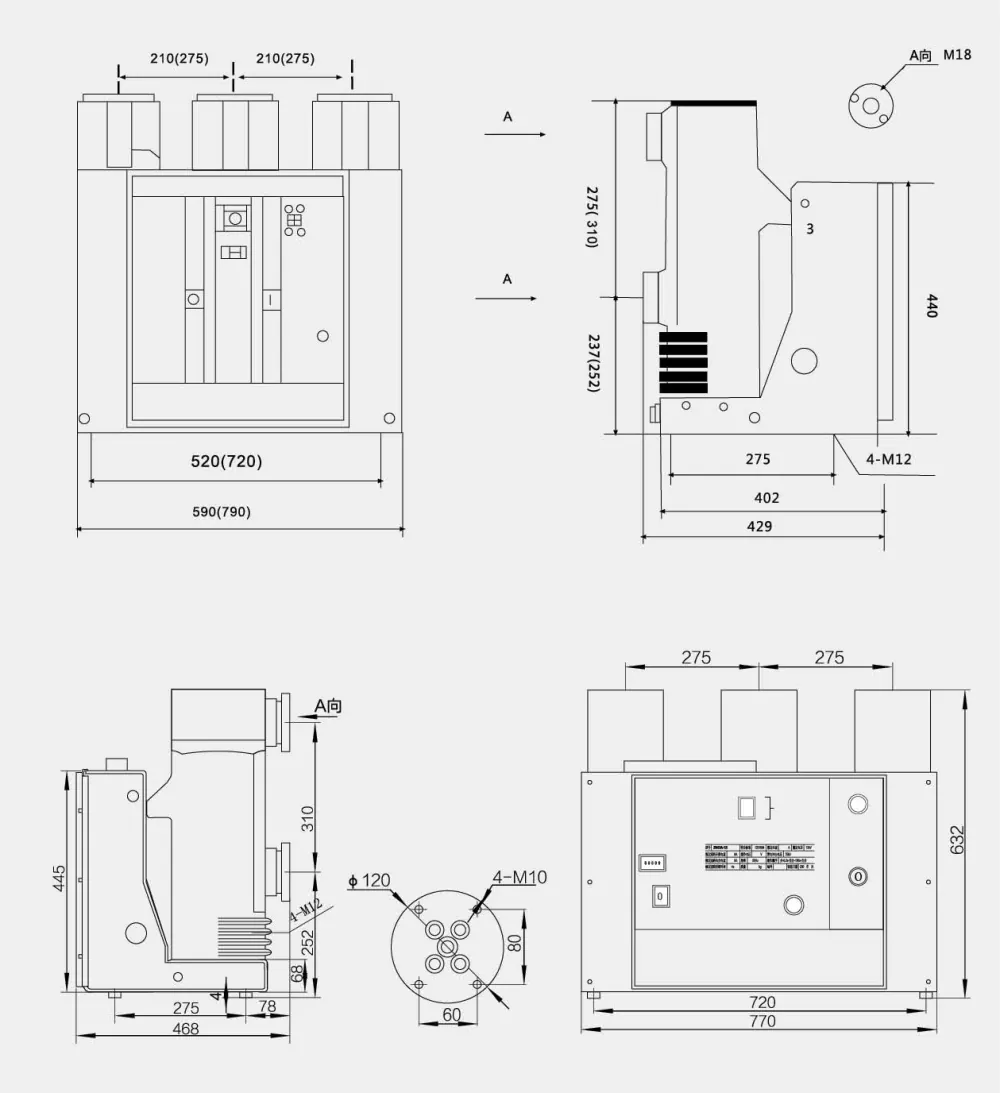

Wymiary produktu

Projekt konstrukcyjny

Wyłącznik integruje mechanizm napędowy i przerywacz próżniowy w kompaktowej, montowanej na stałe konstrukcji. W pełni osłonięte zespoły słupów poprawiają wydajność izolacji, chroniąc jednocześnie elementy wewnętrzne przed kurzem, wilgocią i zanieczyszczeniem środowiska. Taka konstrukcja znacznie zwiększa niezawodność działania i zmniejsza wymagania dotyczące rutynowej konserwacji.

Mechanizm sprężynowy zapewnia szybkie otwieranie i zamykanie przy stabilnym przełożeniu mechanicznym, dzięki czemu wyłącznik nadaje się do długotrwałej pracy w rozdzielnicach średniego napięcia.

Aplikacje

TheWyłącznik wewnętrzny 17,5 kV stacjonarnyjest szeroko stosowany do przełączania, ochrony i sterowania w systemach dystrybucji energii elektrycznej średniego napięcia.

• Rozdzielnica średniego napięcia w obudowie metalowej
• Rozdzielnica wewnętrzna XGN w obudowie metalowej
• Podstacje użyteczności publicznej
• Elektrownie
• Przemysłowe zakłady produkcyjne
• Operacje wydobywcze
• Przemysł metalurgiczny
• Zakłady przetwórstwa chemicznego
• Budynki komercyjne
• Systemy dystrybucji energii odnawialnej

Środowisko operacyjne

• Temperatura otoczenia: -10°C do +40°C (przechowywanie do -30°C)
• Wysokość montażu: ≤1000 m (wyższa wysokość dostępna na życzenie)
• Dzienna średnia wilgotność względna: ≤95%
• Maksymalna intensywność sejsmiczna: 8 stopni
• Nadaje się do środowisk wolnych od zagrożenia pożarowego, wybuchu, gazów korozyjnych, poważnych zanieczyszczeń i nadmiernych wibracji.

Dlaczego warto wybrać ten produkt?

• Bezobsługowy, uszczelniony przerywacz próżniowy
• Kompaktowa konstrukcja do instalacji stacjonarnej
• Długa żywotność elektryczna i mechaniczna
• Wysoka niezawodność izolacji
• Doskonała zdolność przerywania zwarć
• Kompatybilny z głównymi rozdzielnicami średniego napięcia
• Stabilna wydajność w warunkach częstego przełączania
• Niższe koszty eksploatacji i konserwacji

Często zadawane pytania

Do czego służy wyłącznik wewnętrzny 17,5 kV o stałym napięciu?

Służy do ochrony i sterowania urządzeniami elektrycznymi średniego napięcia poprzez przerywanie prądów przeciążeniowych i zwarciowych w podstacjach, obiektach przemysłowych i systemach dystrybucji energii.

Z jaką rozdzielnicą współpracuje ten wyłącznik?

Nadaje się do rozdzielnic wysuwnych w obudowie metalowej serii KYN, a także do stacjonarnych rozdzielnic prądu przemiennego w obudowie metalowej XGN.

Jakie są zalety technologii przerywania próżni?

Przerywacze próżniowe zapewniają szybkie wygaszanie łuku, długą żywotność elektryczną, minimalną konserwację, wysoką wydajność izolacyjną i przyjazną dla środowiska pracę bez gazu SF6.

Czy wyłącznik jest w stanie wytrzymać częste operacje przełączania?

Tak. Dzięki trwałości mechanicznej do 10 000 operacji i trwałemu mechanizmowi operacyjnemu doskonale nadaje się do zastosowań wymagających częstego przełączania.

W jakich branżach powszechnie wykorzystuje się ten produkt?

Jest szeroko stosowany w podstacjach użyteczności publicznej, produkcji przemysłowej, górnictwie, hutnictwie, przetwórstwie chemicznym, obiektach handlowych i systemach dystrybucji energii odnawialnej.
