Co to jest przekładnik prądowy z rdzeniem przelotowym?
Przekładnik prądowy z rdzeniem przelotowym jest przekładnikiem elektrycznym przeznaczonym do przekształcania wysokiego prądu pierwotnego na niższy, znormalizowany prąd wtórny, który może być bezpiecznie używany przez przyrządy pomiarowe, mierniki i przekaźniki zabezpieczające. Zamiast podłączać obwód pomiarowy bezpośrednio do przewodu wysokoprądowego, kabel pierwotny lub szyna zbiorcza przechodzi przez rdzeń transformatora.

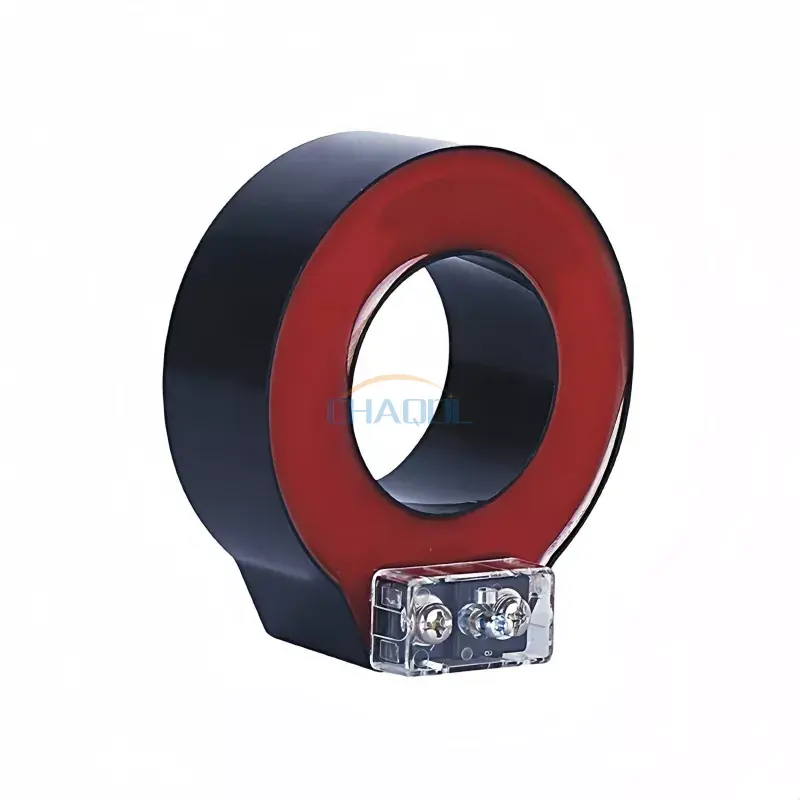

Seria LMZC-10 firmy Anqiang Power przeznaczona jest do systemów zasilania prądem przemiennym o napięciu roboczym poniżej 35 kV. Można go skonfigurować do zastosowań obejmujących poziomy napięcia takie jak 10 kV, 24 kV i 35 kV, zgodnie z wymaganiami projektu. Jego struktura jest odpowiednia do zastosowań, w których niezbędne jest niezawodne pobieranie próbek prądu, pomiary i ochrona przekaźników.
W przeciwieństwie do konwencjonalnego transformatora, który może mieć dedykowane uzwojenie pierwotne, konstrukcja z rdzeniem przelotowym wykorzystuje przewodnik przechodzący przez rdzeń jako uzwojenie pierwotne. Konstrukcja ta może zapewnić kompaktowe rozwiązanie dla urządzeń do dystrybucji energii elektrycznej, jednocześnie upraszczając integrację z odpowiednimi systemami.
Jak działa przekładnik prądowy z rdzeniem przelotowym?
Zasada działania opiera się na indukcji elektromagnetycznej. Gdy prąd przemienny przepływa przez przewód pierwotny, wytwarza wokół niego pole magnetyczne. Strumień magnetyczny przechodzi przez rdzeń transformatora i indukuje proporcjonalny prąd w uzwojeniu wtórnym.
Powstały prąd wtórny jest zwykle znormalizowany do podłączenia do sprzętu pomiarowego lub zabezpieczającego. W przypadku LMZC-10 opcje prądu wtórnego obejmują 5A i 1A, w zależności od wybranej konfiguracji.
Podstawowy proces operacyjny można podsumować w następujący sposób:
- Główny kabel lub szyna zbiorcza przewodzi prąd systemowy.
- Przewodnik pierwotny przechodzi przez rdzeń magnetyczny.
- Prąd przemienny wytwarza strumień magnetyczny w rdzeniu.
- Uzwojenie wtórne reaguje na strumień magnetyczny.
- Zredukowany prąd wtórny jest dostarczany do obwodu pomiarowego lub zabezpieczającego.
- Podłączony sprzęt wykorzystuje sygnał do monitorowania, pomiaru lub funkcji ochronnych.
Taki układ oddziela obwód pomiarowy od głównego przewodu zasilającego, dzięki czemu monitorowanie prądu jest bardziej praktyczne w wielu zastosowaniach dystrybucyjnych.
Co to jest projekt konstrukcyjny?
Konstrukcja transformatora ma bezpośredni wpływ na stabilność pomiaru, wydajność izolacji, odporność na warunki środowiskowe i żywotność. W LMZC-10 zastosowano toroidalny rdzeń ze stali krzemowej połączony z izolacją z żywicy epoksydowej.
Rdzeń i obwód magnetyczny
Toroidalny rdzeń ze stali krzemowej zapewnia ścieżkę magnetyczną wymaganą do indukcji elektromagnetycznej. Odpowiednio zaprojektowany obwód magnetyczny pomaga utrzymać stabilną charakterystykę transformacji prądu i zapewnia niezawodne wyniki pomiarów.
Główny dyrygent
Przewodnik pierwotny przechodzący przez rdzeń pełni funkcję jednozwojowego uzwojenia pierwotnego. Taki układ umożliwia transformatorowi pomiar prądu płynącego przez istniejący kabel lub szynę zbiorczą bez konieczności stosowania konwencjonalnego wielozwojowego uzwojenia pierwotnego.
Uzwojenie wtórne
Uzwojenie wtórne wykorzystuje drut miedziany o wysokiej przewodności, aby wytworzyć stabilny prąd wyjściowy dla podłączonych mierników i urządzeń zabezpieczających. Obwód wtórny musi być prawidłowo podłączony i obsługiwany zgodnie z projektem urządzenia i obowiązującymi procedurami bezpieczeństwa elektrycznego.
Izolacja i obudowa
W produkcie zastosowano izolację z żywicy epoksydowej i trudnopalną obudowę ABS. Uszczelniona przezroczysta osłona zacisków została również zaprojektowana w celu poprawy widoczności wokół obszaru połączeń, jednocześnie zapewniając bezpieczniejsze okablowanie i prace konserwacyjne.
Które parametry techniczne mają największe znaczenie?
Wybór przekładnika prądowego wymaga czegoś więcej niż tylko dopasowania prądu znamionowego. Inżynierowie powinni łącznie ocenić układ elektryczny, cel pomiaru, wymiary instalacji, wymagania dotyczące dokładności i wymagania dotyczące ochrony.
| Parametr | Odniesienie do LMZC-10 | Dlaczego to ma znaczenie |
|---|---|---|
| Model produktu | LMZC-10 | Określa odpowiednią konfigurację produktu |
| Częstotliwość znamionowa | 50/60 Hz | Pasuje do typowych częstotliwości systemu zasilania prądem przemiennym |
| Prąd wtórny | 1A/5A | Określa kompatybilność z podłączonym sprzętem |
| Tworzywo | Ognioodporny ABS | Obsługuje ochronę mechaniczną i bezpieczeństwo elektryczne |
| Rdzeń | Toroidalna stal krzemowa | Zapewnia ścieżkę magnetyczną do transformacji prądu |
| Izolacja | Odlew z żywicy epoksydowej | Poprawia izolację i odporność na środowisko |
| Obowiązujące napięcie systemowe | Poniżej 35 kV | Określa zamierzony zakres zastosowań elektrycznych |
Należy również dokładnie rozważyć klasę dokładności i obciążenie znamionowe. Różne zastosowania mogą wymagać przekładnika prądowego pomiarowego, przekładnika prądowego ochronnego lub konfiguracji z podwójnym uzwojeniem. Wymagany zakres prądu pierwotnego powinien być dostosowany do rzeczywistych warunków pracy, a nie wybierany wyłącznie na podstawie maksymalnego możliwego prądu.
Gdzie używany jest przekładnik prądowy z rdzeniem przelotowym?
Zwarta konstrukcja i bezpośredni układ przewodnika przez rdzeń sprawiają, że ten typ transformatora nadaje się do szeregu zastosowań w pomiarach elektrycznych i zabezpieczeniach.
- Szafy rozdzielcze zasilania:Obsługuje pomiar prądu i monitorowanie wewnątrz urządzeń dystrybucyjnych.
- Panele pomiarowe:Dostarcza sygnały prądowe do elektrycznych systemów pomiarowych.
- Rozdzielnica średniego napięcia:Można je zintegrować z odpowiednimi konfiguracjami GIS, RMU i rozdzielnicami.
- Podstacje:Obsługuje funkcje próbkowania prądu i zabezpieczenia przekaźnika.
- Automatyka przemysłowa:Umożliwia monitorowanie elektryczne w przemysłowych systemach sterowania mocą.
- Systemy energii odnawialnej:Może wspierać monitorowanie prądu, jeśli projekt elektryczny i specyfikacje transformatora są zgodne.
- Projekty modernizacyjne:Odpowiednia konfiguracja z dzielonym rdzeniem może uprościć instalację wokół istniejących przewodów, jeśli pozwala na to konstrukcja systemu.
W przypadku prac modernizacyjnych przed dokonaniem wyboru należy ocenić warunki montażu. Okno rdzenia, rozmiar przewodu, prąd znamionowy, wymagania dotyczące izolacji i dostępna przestrzeń instalacyjna muszą odpowiadać rzeczywistemu systemowi.
Jakie są główne zalety wydajności?
Kompaktowa integracja
Konstrukcja pierścieniowa umożliwia przejście przewodu pierwotnego przez rdzeń, tworząc kompaktowy układ pomiarowy dla szaf elektrycznych i rozdzielnic.
Stabilny pomiar prądu
Toroidalny rdzeń ze stali krzemowej i miedziane uzwojenie wtórne zostały zaprojektowane tak, aby zapewnić stabilną charakterystykę transformacji prądu do zastosowań pomiarowych i ochronnych.
Ochrona izolacji
Odlew z żywicy epoksydowej zapewnia izolację elektryczną i przyczynia się do odporności na wilgoć, kurz i mechaniczne naprężenia środowiskowe.
Elastyczna aplikacja
Serię można skonfigurować dla różnych zakresów prądu pierwotnego i wymagań dotyczących dokładności. Wybór produktu może zatem opierać się na tym, czy aplikacja skupia się na funkcjach pomiarowych, ochronnych czy łączonych.
Mniejsza złożoność instalacji
Jeżeli pozwala na to odpowiednia konfiguracja transformatora i warunki systemu, układ z rdzeniem przelotowym lub z rdzeniem dzielonym może zmniejszyć pracę wymaganą do zintegrowania pomiaru prądu z istniejącą infrastrukturą elektryczną.
Jak wybrać odpowiedni model?
Niezawodny proces selekcji rozpoczyna się od układu elektrycznego, a nie od fizycznego wyglądu transformatora. Przed złożeniem zamówienia inżynierowie i zespoły zakupowe powinny potwierdzić następujące informacje:
- Prąd pierwotny:Określ znamionowy i oczekiwany prąd roboczy przewodnika.
- Napięcie systemowe:Upewnij się, że transformator jest odpowiedni dla zamierzonego poziomu napięcia.
- Częstotliwość:Sprawdź, czy aplikacja korzysta z częstotliwości 50 Hz czy 60 Hz.
- Wyjście wtórne:Wybierz 1A lub 5A w zależności od podłączonego licznika, przekaźnika lub sprzętu monitorującego.
- Klasa dokładności:Zdefiniuj wymagania dotyczące dokładności w zależności od tego, czy transformator jest używany do pomiarów, pomiarów czy ochrony.
- Ciężar:Sprawdź wymaganą wartość znamionową VA obwodu wtórnego.
- Podstawowe okno:Upewnij się, że główny kabel lub szyna zbiorcza mogą fizycznie przejść przez rdzeń.
- Środowisko instalacji:Potwierdź warunki wewnętrzne/zewnętrzne, temperaturę, wilgotność, zanieczyszczenie i dostępną ochronę obudowy.
W przypadku większych projektów elektrycznych parametry te należy sprawdzić łącznie z pełnym projektem zabezpieczeń i pomiarów. Prawidłowo dobrany przekładnik prądowy pomaga zapobiegać niezgodności pomiędzy transformatorem a urządzeniami monitorującymi podłączonymi za nim.
Jakie praktyki instalacyjne należy stosować?
Prawidłowa instalacja ma kluczowe znaczenie zarówno dla bezpieczeństwa elektrycznego, jak i wydajności pomiarów. Przewodnik pierwotny powinien przechodzić przez środek rdzenia zgodnie z projektem produktu, pomagając w utrzymaniu zamierzonego rozkładu strumienia magnetycznego.
- Przed instalacją sprawdź parametry transformatora.
- Sprawdź, czy przewód pierwotny przechodzi prawidłowo przez okienko rdzenia.
- Utrzymuj przewodnik w odpowiednim położeniu w rdzeniu.
- Upewnij się, że zaciski wtórne są prawidłowo podłączone.
- Postępuj zgodnie z obowiązującymi wymaganiami dotyczącymi uziemienia wtórnego.
- Nie eksploatuj obwodu wtórnego przekładnika prądowego w niebezpiecznym stanie obwodu otwartego.
- W razie potrzeby użyj odpowiedniego izolowanego sprzętu montażowego.
- Podczas planowej konserwacji należy sprawdzić zaciski i izolację.
Instalacja elektryczna powinna być zawsze wykonywana przez wykwalifikowany personel, zgodnie z obowiązującymi przepisami lokalnymi, rysunkami systemu i instrukcjami producenta.
Często zadawane pytania
Jaki jest główny cel przekładnika prądowego z rdzeniem przelotowym?
Jego głównym celem jest przekształcenie wysokiego prądu przemiennego w niższy prąd wtórny, który można wykorzystać do pomiarów, pomiarów, monitorowania i ochrony przekaźników.
Jakie opcje prądu wtórnego są dostępne dla LMZC-10?
Informacje o produkcie LMZC-10 wymieniają opcje prądu wtórnego 1A i 5A. Wybór odpowiedniej opcji zależy od wymagań podłączonego sprzętu pomiarowego lub zabezpieczającego.
Na jaki zakres napięć przeznaczony jest transformator?
LMZC-10 jest przeznaczony do systemów zasilania prądem przemiennym o napięciu roboczym poniżej 35 kV, z możliwością dostosowania do zastosowań takich jak 10 kV, 24 kV i 35 kV zgodnie z wymaganiami projektu.
Czy konstrukcję z rdzeniem przelotowym można zastosować w zastosowaniach modernizacyjnych?
Tak. Odpowiednia konfiguracja z rdzeniem przelotowym lub z rdzeniem dzielonym może być użyteczna w projektach modernizacyjnych i konserwacyjnych, ponieważ przewód pierwotny może przejść przez transformator bez konieczności stosowania konwencjonalnego dedykowanego uzwojenia pierwotnego. Rzeczywista wykonalność instalacji zależy od konkretnej konfiguracji systemu.
Jakie materiały zastosowano w konstrukcji LMZC-10?
Transformator wykorzystuje toroidalny rdzeń ze stali krzemowej, uzwojenie wtórne z miedzi o wysokiej przewodności, izolację z żywicy epoksydowej i trudnopalną obudowę ABS.
Czy produkt nadaje się do montażu na zewnątrz?
Przywołane informacje o produkcie opisują głównie zastosowania wewnętrzne. Dlatego użycie na zewnątrz należy oceniać pod kątem obudowy, warunków środowiskowych, wymagań izolacyjnych i konfiguracji specyficznej dla projektu.
Wniosek
Przekładnik prądowy z rdzeniem przelotowym oferuje praktyczne podejście do pomiaru prądu i ochrony w systemach dystrybucji energii poprzez wykorzystanie pierwotnego kabla lub szyny zbiorczej jako głównego przewodnika przez rdzeń magnetyczny. W przypadku zastosowań związanych z rozdzielnicami, szafami rozdzielczymi, panelami pomiarowymi, podstacjami i przemysłowymi systemami elektroenergetycznymi istotne jest dokładne dopasowanie prądu pierwotnego, napięcia, częstotliwości, mocy wyjściowej wtórnej, dokładności, obciążenia i wymiarów instalacji.
Moc Anqiang LMZC-10 łączy w sobie toroidalny rdzeń ze stali krzemowej, uzwojenie wtórne z miedzi, izolację z żywicy epoksydowej i kompaktową obudowę do zastosowań wymagających niezawodnego próbkowania prądu i ochrony. Jeśli wybierasz przekładnik prądowy do nowej instalacji, projektu modernizacji lub niestandardowego systemu dystrybucji mocy, przejrzyj specyfikacje przekładnika prądowego z rdzeniem przelotowym iskontaktuj się z namiz prądem znamionowym, poziomem napięcia, klasą dokładności, prądem wtórnym i wymaganiami instalacyjnymi, aby omówić odpowiednie rozwiązanie.
