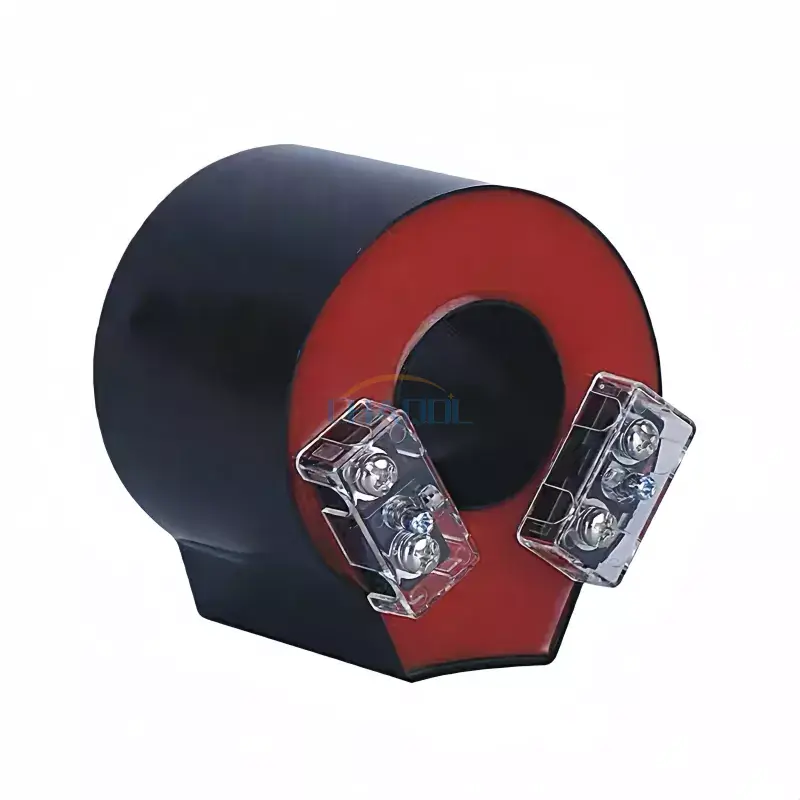

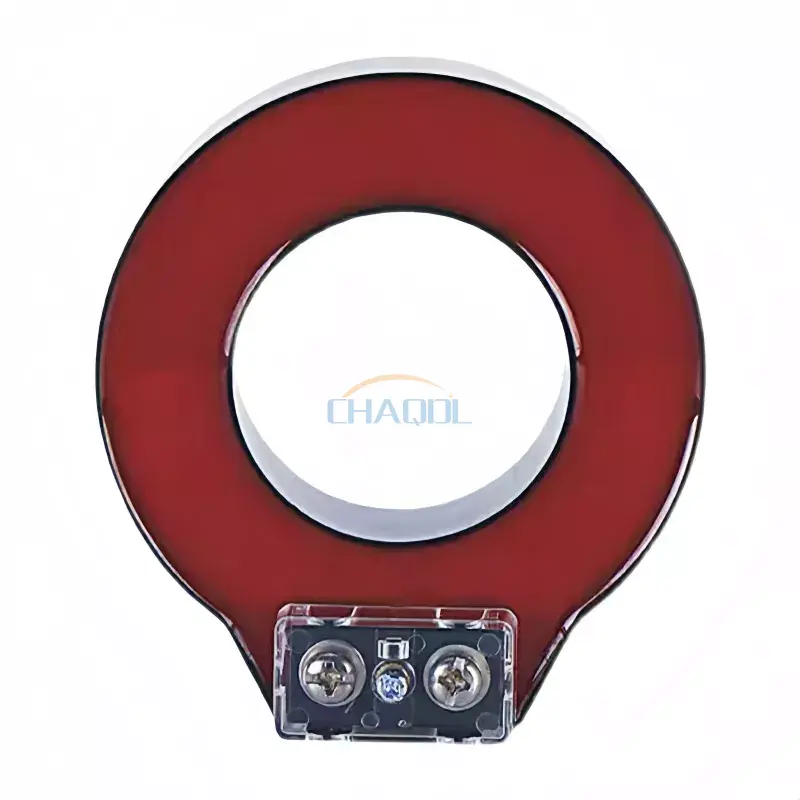

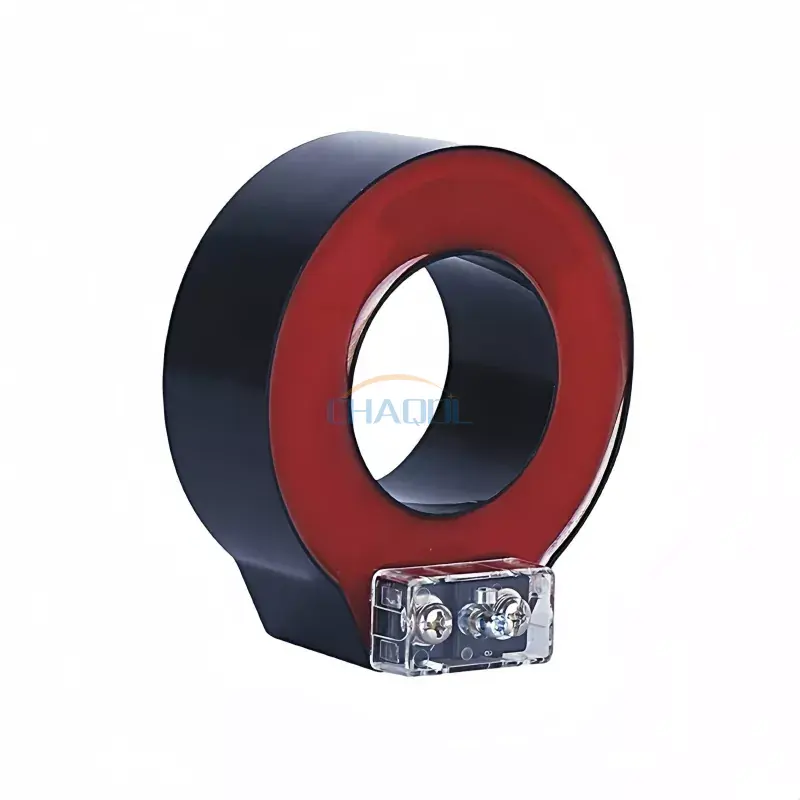

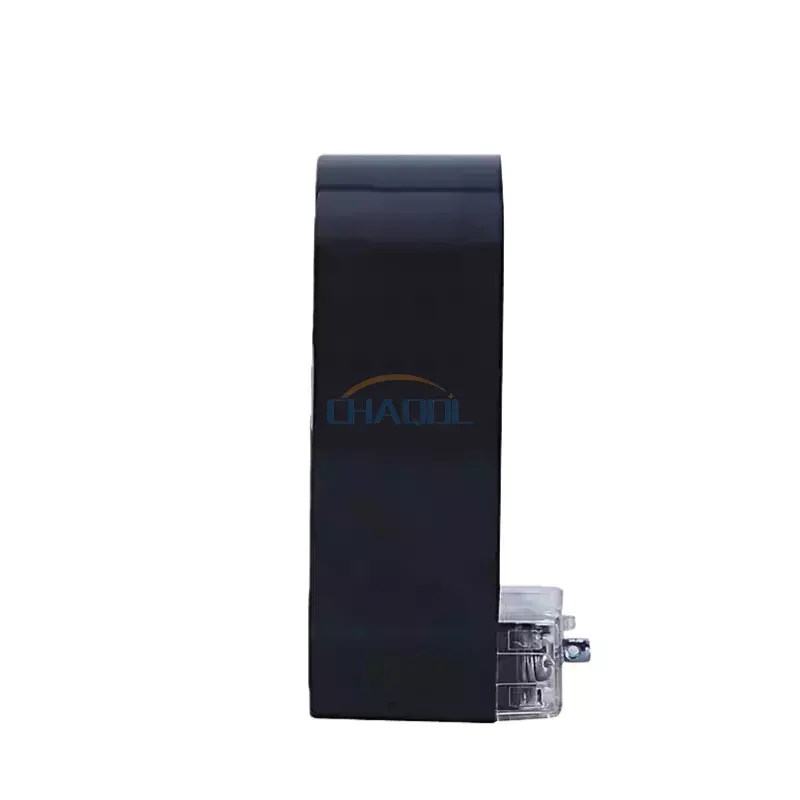

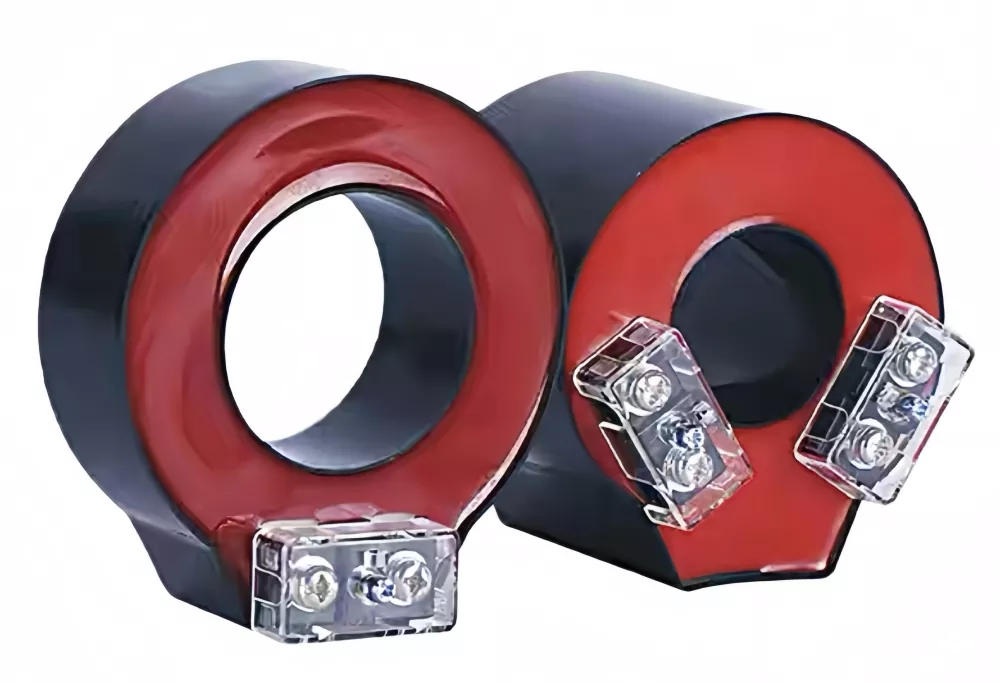

Anqiang Power opracowuje przekładnik prądowy z rdzeniem przelotowym LMZC-10 w oparciu o wymagania zastosowań terenowych nowoczesnych systemów dystrybucji energii. Zaprojektowany dla środowisk rozdzielnic średniego napięcia, takich jak GIS, RMU i podstacje kompaktowe, produkt zapewnia stabilną wydajność pomiarów w złożonych warunkach pracy. Posiada w pełni izolowaną konstrukcję z ognioodporną obudową ABS i uszczelnioną przezroczystą osłoną zacisków, aby poprawić bezpieczeństwo i widoczność podczas okablowania i konserwacji.
W praktycznych obwodach pomiarowych i ochronnych jest szeroko stosowany do próbkowania prądu w czasie rzeczywistym i ochrony przekaźników w systemach elektroenergetycznych. Jego konstrukcja z dzielonym rdzeniem lub pierścieniem umożliwia bezpośredni montaż na kablach pierwotnych lub szynach zbiorczych bez demontażu głównego przewodu, poprawiając wydajność podczas modernizacji lub projektów konserwacyjnych.
Jest zbudowany z toroidalnego rdzenia ze stali krzemowej i izolacji z żywicy epoksydowej. Przewodnik pierwotny pełni funkcję uzwojenia jednozwojowego, co znacznie poprawia skuteczność sprzężenia magnetycznego i zmniejsza straty energii podczas pracy.
Uzwojenie wtórne wykonane jest z drutu miedzianego o wysokiej przewodności, aby zapewnić stabilny prąd wyjściowy i dokładność pomiaru. W pełni uszczelniona struktura żywicy epoksydowej zwiększa odporność na wilgoć, ochronę przed kurzem i długoterminową stabilność mechaniczną.
W zastosowaniach elektrotechnicznych preferowany jest przekładnik prądowy z rdzeniem przelotowym ze względu na zwartą konstrukcję i niezawodne działanie w środowiskach pracy ciągłej.
|
Nazwa produktu |
Przez rdzeń przekładnika prądowego |
Model produktu |
LMZC-10 |
|
Częstotliwość znamionowa |
50/60 Hz |
Materiał produktu |
ABS opóźniający palenie |
|
Ocena przeciwporostowa |
Poziom 2 |
Prąd wtórny |
5A/1A |
|
Temperatura otoczenia |
-350 ℃-550 ℃ |
Wysokość |
≤1000 metrów |
|
Model |
Używać |
Pomiarowy przekładnik prądowy |
Przekładnik prądowy ochronny |
Dwuuzwojeniowy przekładnik prądowy |
|||||||
|
Znamionowy prąd pierwotny |
Klasa dokładności i obciążenie znamionowe (VA) |
Klasa dokładności i obciążenie znamionowe (VA) |
Klasa dokładności i obciążenie znamionowe (VA) |
||||||||
|
0,2 s |
0.2 |
0.5 |
10P 5 |
10P10 |
10P15 |
0.5 |
1 |
10P10 |
10P5 |
||
|
LMZC-10-3 |
75 |
__ |
__ |
__ |
__ |
__ |
__ |
__ |
__ |
__ |
__ |
|
100 |
__ |
__ |
__ |
2.5 |
__ |
__ |
__ |
__ |
__ |
__ |
|
|
150 |
2.5 |
2.5 |
2.5 |
2.5 |
__ |
__ |
__ |
__ |
__ |
__ |
|
|
200 |
2.5 |
2.5 |
2.5 |
3.75 |
__ |
__ |
__ |
__ |
__ |
__ |
|
|
300 |
5 |
5 |
5 |
5 |
__ |
__ |
__ |
__ |
__ |
__ |
|
|
400 |
5 |
5 |
5 |
5 |
2.5 |
__ |
__ |
__ |
__ |
__ |
|
|
500 |
10 |
10 |
10 |
7.5 |
2.5 |
__ |
__ |
__ |
__ |
__ |
|
|
600 |
10 |
10 |
10 |
10 |
5 |
__ |
__ |
__ |
__ |
__ |
|
|
LMZC-10-4 |
50 |
__ |
__ |
2.5 |
__ |
__ |
__ |
__ |
__ |
__ |
__ |
|
75 |
2.5 |
3.75 |
3.75 |
2.5 |
__ |
__ |
__ |
__ |
__ |
__ |
|
|
100 |
5 |
5 |
5 |
5 |
2.5 |
1.5 |
__ |
__ |
__ |
__ |
|
|
150 |
5 |
5 |
5 |
7.5 |
3.75 |
1.5 |
__ |
__ |
__ |
__ |
|
|
200 |
7.5 |
7.5 |
7.5 |
10 |
5 |
2.5 |
5 |
5 |
__ |
2.5 |
|
|
300 |
10 |
10 |
15 |
15 |
7.5 |
5 |
7.5 |
7.5 |
__ |
3.75 |
|
|
400 |
15 |
20 |
20 |
20 |
10 |
7.5 |
7.5 |
7.5 |
2.5 |
5 |
|
|
500 |
20 |
25 |
25 |
25 |
10 |
7.5 |
10 |
10 |
2.5 |
5 |
|
|
600 |
20 |
25 |
30 |
25 |
10 |
7.5 |
10 |
10 |
3.75 |
7.5 |
|
Seria ta znajduje szerokie zastosowanie w szafach rozdzielczych niskiego napięcia, panelach pomiarowych i systemach automatyki przemysłowej. Przekładnik prądowy z rdzeniem przelotowym nadaje się szczególnie do projektów modernizacyjnych, w których nie można odłączyć istniejących szyn zbiorczych lub kabli podczas instalacji. Obsługuje ciągłą pracę w pomieszczeniach zamkniętych ze stabilną kontrolą wilgotności i temperatury.
Szeroko stosowane w systemach elektroenergetycznych wymagających dokładnego monitorowania prądu i koordynacji zabezpieczeń. Nadaje się zarówno do instalacji przemysłowych, jak i użyteczności publicznej.
Aby zapewnić dokładność pomiaru i bezpieczną pracę, niezbędna jest prawidłowa instalacja. Przewodnik pierwotny musi przechodzić przez środek rdzenia, aby zachować zrównoważony rozkład strumienia magnetycznego.
W porównaniu z konwencjonalnymi przekładnikami prądowymi, przekładnik prądowy z rdzeniem przelotowym zapewnia lepszą wydajność operacyjną i długoterminową stabilność w elektrycznych systemach pomiarowych.
P1: Jaka jest główna funkcja tego produktu?
Odp.: Służy do pomiaru prądu i ochrony w systemach elektrycznych, zwłaszcza w zastosowaniach dystrybucyjnych i pomiarowych.
P2: Czy można go zainstalować bez wyłączania systemu?
Odp.: Tak, konstrukcja z dzielonym rdzeniem umożliwia instalację bez odłączania przewodu pierwotnego.
P3: Z jakimi systemami jest kompatybilny?
Odp.: Nadaje się do rozdzielnic niskiego i średniego napięcia, w tym RMU i paneli sterowania.
P4: Jaki jest poziom izolacji?
Odp.: Poziom izolacji jest przeznaczony do przemysłowych środowisk dystrybucyjnych i zapewnia bezpieczną pracę w warunkach napięcia znamionowego.
P5: Czy można go używać na zewnątrz?
Odp.: jest przeznaczony głównie do użytku w pomieszczeniach; montaż na zewnątrz wymaga dodatkowej obudowy ochronnej.
P6: Jak często wymaga konserwacji?
Odp.: W normalnych warunkach pracy wystarczy okresowa kontrola, która nie wymaga częstej konserwacji.
Uwaga końcowa: Ten przekładnik prądowy z rdzeniem przelotowym został zaprojektowany z myślą o długotrwałej, stabilnej pracy w nowoczesnych systemach dystrybucji energii, zapewniając niezawodne pomiary i skuteczność zabezpieczeń.
