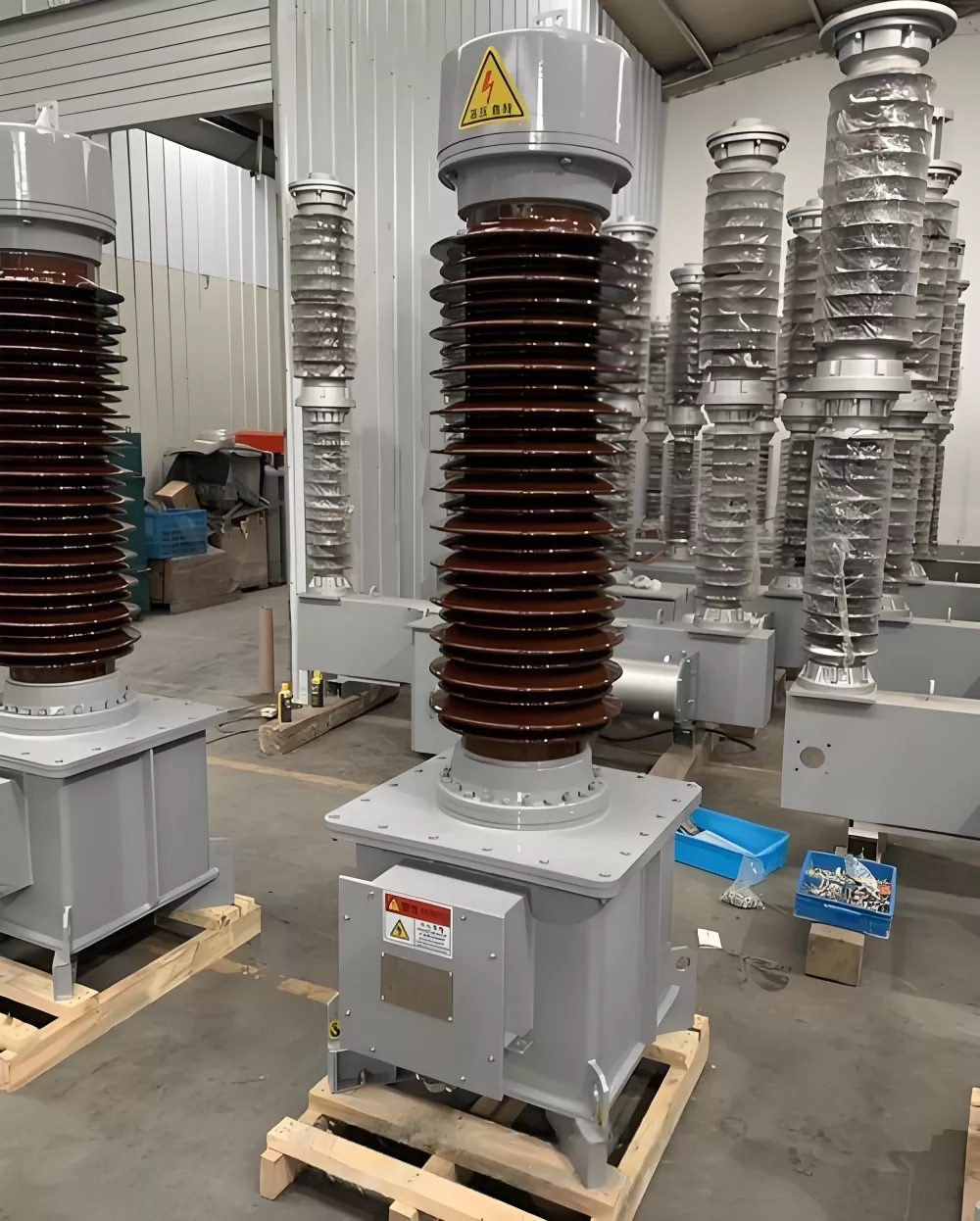

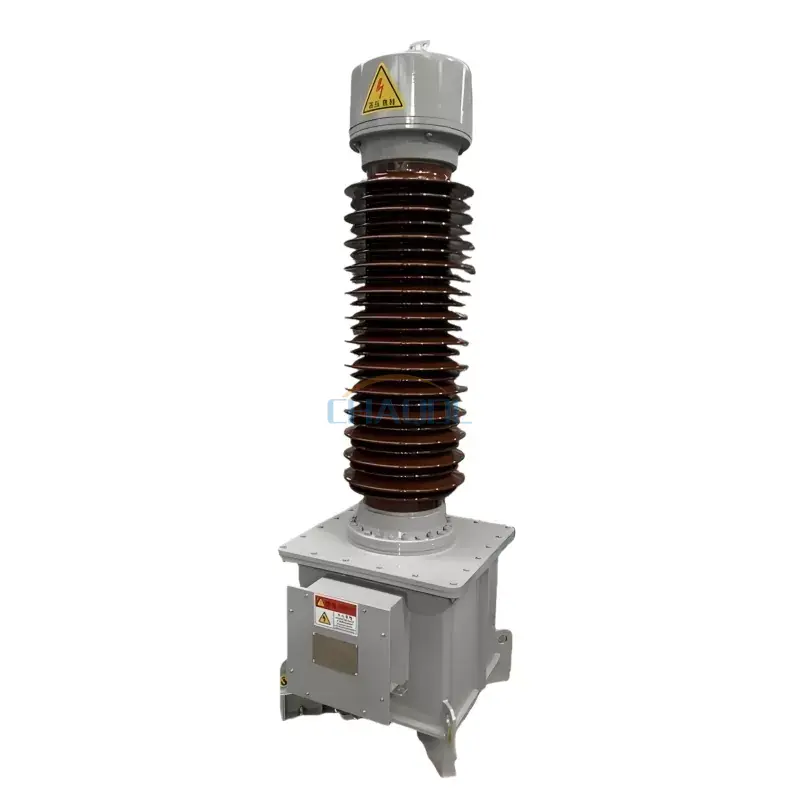

Anqiang Power prezentuje swoją wysoką wydajnośćTransformator napięcia elektromagnetycznego zanurzony w olejuprzeznaczone do niezawodnego pomiaru i zabezpieczenia w systemach elektroenergetycznych średniego i wysokiego napięcia. Seria JDX została zaprojektowana dla sieci 66 KV, 110 KV i 220 KV, zapewniając stabilną pracę w podstacjach, liniach przesyłowych i przemysłowych systemach dystrybucyjnych. Wewnętrzny system izolacji wykorzystuje stopniowaną strukturę pojemnościową, aby zapewnić równomierny rozkład pola elektrycznego i długoterminową stabilność działania w wymagających warunkach sieci.
Ten produkt jest szeroko stosowany w środowiskach przesyłu energii, gdzie wymagany jest dokładny pomiar napięcia i ochrona systemu. Dzięki zoptymalizowanej konstrukcji izolacji olejowej i wzmocnionej konstrukcji mechanicznej urządzenie zapewnia stałą wydajność nawet przy zmiennym obciążeniu i obciążeniach środowiskowych.

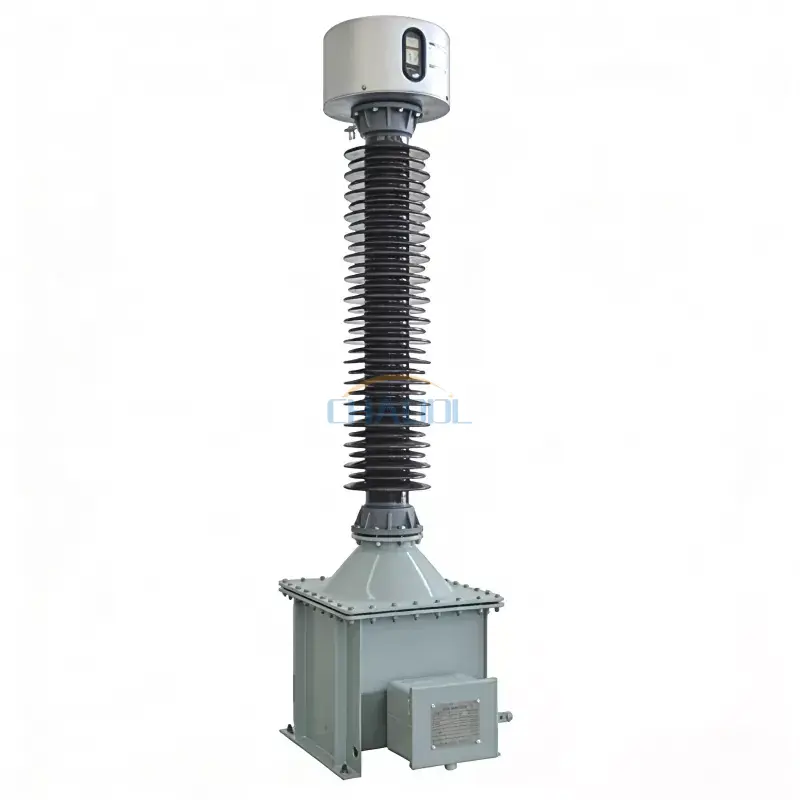

TheTransformator napięcia elektromagnetycznego zanurzony w olejuprzyjmuje uszczelnioną konstrukcję zbiornika oleju w połączeniu z systemem rozprężnym ze stali nierdzewnej w celu utrzymania stabilnego ciśnienia wewnętrznego. Poziom oleju można wizualnie monitorować poprzez dedykowane okienko kontrolne, które pomaga operatorom szybko ocenić warunki pracy bez demontażu.
Kluczowe odsłonięte elementy metalowe są poddawane cynkowaniu ogniowemu i malowaniu proszkowemu w celu zwiększenia odporności na korozję. Zaciski wtórne są ułożone warstwowo, oddzielając uzwojenia pomiarowe i zabezpieczające, aby zmniejszyć zakłócenia i poprawić dokładność pomiaru.
Parametry elektryczne serii JDX dla różnych poziomów napięcia:
| Znamionowe napięcie pierwotne (kV) | 66/69 | 110/115 | 132/138 | 150 | 220/230 | ||
| Maksymalne napięcie urządzenia (kV) | 72.5 | 123/126 | 145 | 325 | 460 | ||
| Częstotliwość znamionowa (Hz) | 50/60 | ||||||
| Znamionowe napięcie wytrzymywane przy częstotliwości sieciowej (kV) | 140/160 | 230 | 275 | 750 | 1050 | ||
| Znamionowe napięcie wytrzymywane udaru piorunowego (kV) | 325/350 | 550 | 650 | 1500 | 2100 | ||
| Odległość błysku łuku | 780 | 1050 | 1300 | ||||
| Obciążenie mechaniczne (N) | 1250 | 1250 | 1250 | 1250 | 1250 | ||
| Oznaczenia zacisków wtórnych | 1a-1n | 2a-2n | da-dn | ||||
| Poziom dokładności | 0.2 | 0.5 | 3P | ||||
| Moc znamionowa (VA) | 100 | 250 | 300 | ||||
| 150 | 150 | 300 | |||||
| 150 | — | 300 | |||||
| Moc graniczna termiczna (VA) | 2000 | ||||||
| Znamionowy współczynnik napięcia | 1,2/ciągły; 1,9/8h (66KV) 1,2/ciągły; 1,5/30 s (110-230 KV) |
||||||
We współczesnych systemach elektroenergetycznych tzwTransformator napięcia elektromagnetycznego zanurzony w olejujest zwykle wdrażany w podstacjach zewnętrznych, korytarzach przesyłowych i stacjach rozdzielczych wysokiego napięcia. Obsługuje precyzyjny pomiar napięcia do pomiaru przychodów i ochrony przekaźników, zapewniając stabilną pracę sieci w złożonych warunkach obciążenia.
Konstrukcja jest szczególnie odpowiednia dla środowisk wymagających wysokiej niezawodności izolacji, takich jak podstacje użyteczności publicznej, elektrownie przemysłowe i regionalne sieci energetyczne.

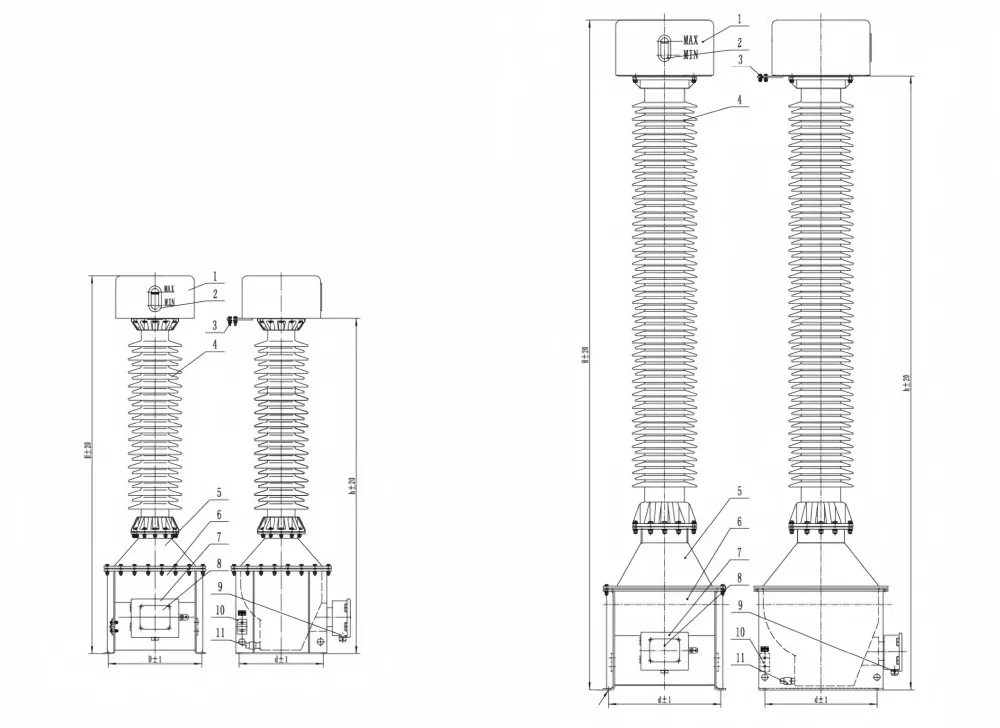

| Numer | Nazwa |
| 1 | Ekspander |
| 2 | Okienko kontrolne poziomu oleju |
| 3 | Pojedynczy terminal |
| 4 | Rękaw porcelanowy |
| 5 | Podwyższone siedzisko |
| 6 | Zbiornik |
| 7 | Druga skrzynka przyłączeniowa |
| 8 | Tabliczka z nazwiskiem |
| 9 | Drugi otwór wylotowy |
| 10 | Płyta uziemiająca |
| 11 | Zawór spustowy oleju |
Przed uruchomieniem należy upewnić się, że uziemienie jest prawidłowe i sprawdzić polaryzację przewodów wtórnych. Transformator powinien być zainstalowany na stabilnym fundamencie z wystarczającym prześwitem, aby zachować odległość izolacyjną i bezpieczną pracę. Podczas długotrwałej eksploatacji zaleca się rutynową kontrolę poziomu oleju i stanu uszczelnienia.
P1: Do jakich systemów nadaje się ten przekładnik napięciowy?
Odp.: Jest powszechnie stosowany w systemach przesyłu i dystrybucji energii od 66 KV do 220 KV do pomiarów i ochrony.
P2: Czy można go używać na zewnątrz?
Odp.: Tak, konstrukcja jest przeznaczona do podstacji zewnętrznych z właściwościami antykorozyjnymi i szczelną izolacją.
P3: Jakie są wymagania konserwacyjne?
Odp.: W celu zapewnienia stabilnej i długotrwałej pracy zaleca się regularną kontrolę poziomu oleju i dokręcanie zacisków.
P4: Czy obsługuje różne klasy dokładności?
Odp.: Tak, dostępnych jest wiele kombinacji dokładności do zastosowań pomiarowych i ochronnych.
P5: W jaki sposób zapewniana jest wydajność izolacji?
Odp.: W urządzeniu zastosowano izolację olejową o stopniowaniu pojemnościowym, aby utrzymać równomierny rozkład pola elektrycznego.
P6: Jaka jest żywotność?
Odp.: W normalnych warunkach pracy zapewnia długoterminową obsługę przy minimalnej degradacji.
