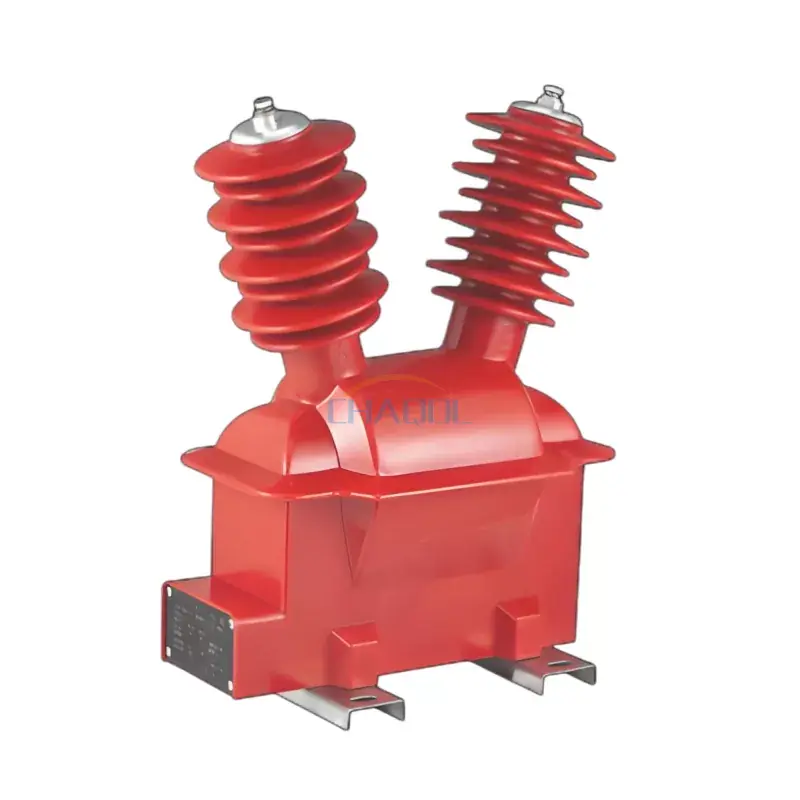

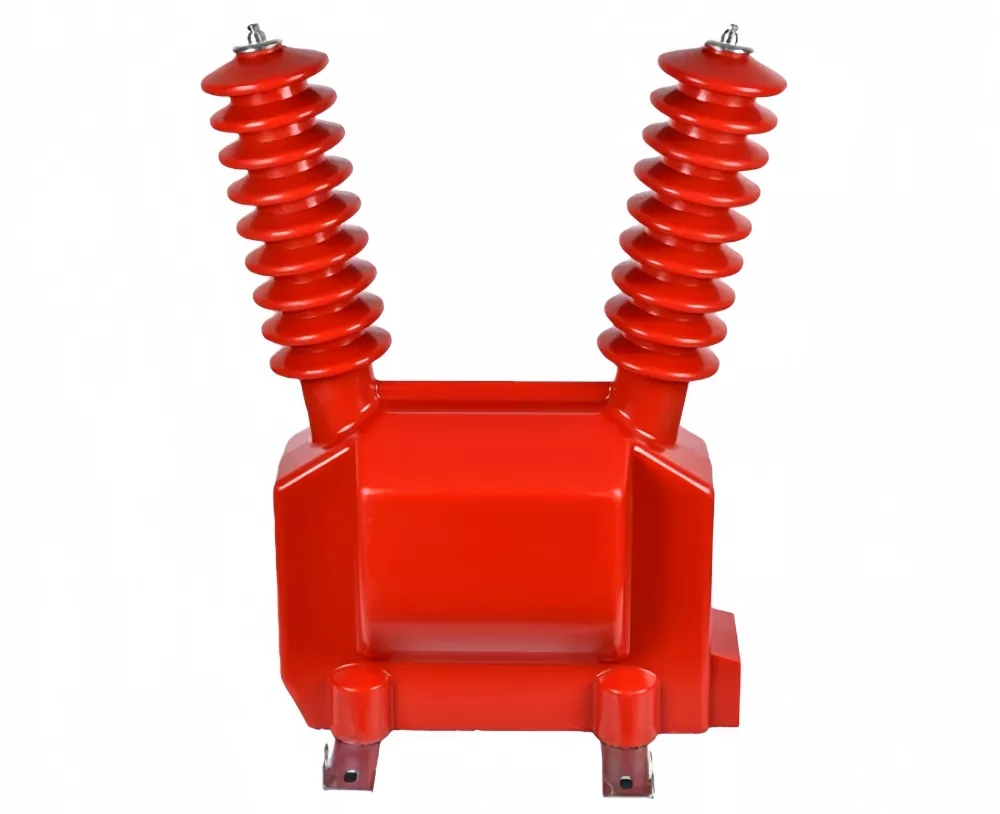

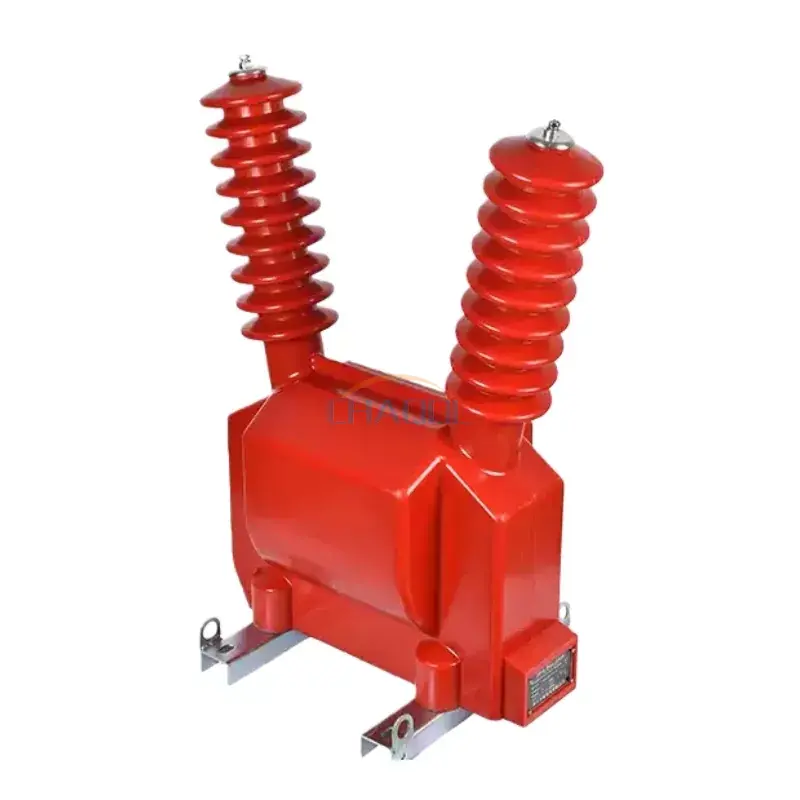

Zewnętrzne przekładniki napięciowe 24KV firmy Anqiang Power to wysokowydajne urządzenia zewnętrzne. Dostępne w modelach JDZW-6, 10, 17,5 i 24, są przeznaczone do zapewnienia standardowego napięcia dla woltomierzy, mierników mocy, przekaźników uziemiających i detektorów upływu doziemnego. Anqiang z powodzeniem zastosował przekładniki napięciowe typu JDZW w wielu projektach, wykazując ich zdolność do zaspokajania potrzeb różnych gałęzi przemysłu i dostosowywania się do różnych środowisk. Anqiang Electric może również dostosować transformatory zgodnie ze specyfikacjami technicznymi użytkownika.
Wykorzystując parametry techniczne napięcia znamionowego 6KV i 10KV jako odniesienie.
|
Model produktu |
JDZW-6R |
JDZW-10R |
||||
|
Znamionowy współczynnik napięcia (A) |
6000/100 |
10000/100 |
10000/220 |
1000/100/100 |
10000/100/220 |
|
|
Klasa dokładności i znamionowa moc wyjściowa wtórna |
0.2 |
30 |
30 |
30 |
/ |
/ |
|
0.5 |
80 |
80 |
80 |
/ |
/ |
|
|
1 |
200 |
200 |
200 |
/ |
/ |
|
|
3 |
240 |
240 |
240 |
/ |
/ |
|
|
0,2/0,2 0,2/0,2 |
/ |
/ |
/ |
20/22 20/30 |
0,2/3-30/500 0,5/3-80/500 |
|
|
0,5/0,5 |
/ |
/ |
/ |
25/25 |
||
|
6P |
/ |
/ |
/ |
/ |
/ |
|
|
Maksymalna moc wyjściowa (VA) |
500 |
500 |
500 |
400/400 |
300/500 |
|
|
Znamionowy poziom izolacji (VA) |
7,2/32/60 |
42.12.75 |
||||
Ten zewnętrzny transformator napięciowy 24 kV jest szeroko stosowany w systemach przesyłu i dystrybucji energii, w tym w podstacjach miejskich, zakładach przemysłowych, stacjach energii odnawialnej i sieciach elektryfikacji kolei. Jest szczególnie odpowiedni do rozdzielnic zewnętrznych, gdzie wymagane jest niezawodne pobieranie próbek napięcia w systemach zabezpieczeń i pomiaru energii.
Ze względu na stabilną strukturę izolacji i duże możliwości adaptacji do środowiska, jest często wybierany do projektów modernizacji sieci i budowy infrastruktury inteligentnych sieci.
●Wysoka wytrzymałość izolacji do pracy na zewnątrz
●Stabilna dokładność w szerokich warunkach obciążenia
●W pełni uszczelniona konstrukcja odporna na wilgoć
●Długa żywotność przy minimalnej konserwacji
●Kompatybilny z wieloma konfiguracjami dodatkowymi
Zewnętrzny transformator napięciowy 24 kV zapewnia stałą wydajność zarówno w warunkach normalnych, jak i awaryjnych, co czyni go niezawodnym elementem nowoczesnych sieci elektrycznych.
Podczas instalacji wymagane jest prawidłowe uziemienie, aby zapewnić bezpieczeństwo i dokładność pomiaru. Transformator należy zamontować pionowo na stabilnej konstrukcji, a przed podłączeniem zasilania należy sprawdzić okablowanie wtórne pod kątem prawidłowej polaryzacji.
Zaleca się regularne kontrole zacisków i części uszczelniających, aby zapewnić długoterminową niezawodność w środowisku zewnętrznym.
P1: Jaka jest główna funkcja tego transformatora?
Odp.: Obniża wysokie napięcie do mierzalnych poziomów dla systemów pomiarowych i zabezpieczających.
P2: Czy można go używać w trudnych warunkach zewnętrznych?
Odp.: Tak, został zaprojektowany z uszczelnioną izolacją i materiałami antykorozyjnymi do użytku na zewnątrz.
P3: Z jakimi systemami jest kompatybilny?
Odp.: nadaje się do podstacji, systemów RMU i napowietrznych sieci dystrybucyjnych.
P4: Jaki jest typowy okres użytkowania?
Odp.: W normalnych warunkach pracy może działać niezawodnie przez ponad 20 lat.
P5: Czy wymaga częstej konserwacji?
Odp.: Nie jest wymagana częsta konserwacja; zalecana jest wyłącznie kontrola okresowa.
P6: Czy można dostosować wyjście wtórne?
Odp.: Tak, napięcie wtórne i obciążenie można dostosować do wymagań systemowych.
Uwaga końcowa: Zewnętrzny transformator napięciowy 24 kV został zbudowany z myślą o stabilnej pracy sieci, zapewniając dokładny pomiar napięcia i niezawodne działanie zabezpieczające w zewnętrznych systemach zasilania.
