Różnica między wyłącznikami automatycznymi a rozłącznikami

Wyłączniki automatycznei odłączniki mogą przerywać obwody. W zależności od liczby biegunów mogą pracować w obwodach jednofazowych lub trójfazowych. Zadaniem wyłącznika automatycznego jest ochrona obwodu i sprzętu. Zwykle ma funkcję automatycznego wyłączania i może pracować pod obciążeniem. Podczas gdy rozłącznik służy tylko do przerwania obwodu. Zwykle nie odcina automatycznie obwodu i nie można go używać pod obciążeniem. W artykule, łącząc funkcje i klasyfikacje wyłączników i odłączników, szczegółowo przedstawiono różnice między nimi.

Wyłącznik niskiego napięcia

1. Funkcja wyłącznika

Zabezpieczenie przed przeciążeniem: Gdy prąd w obwodzie przekroczy prąd znamionowy na pewien czas, wyłącznik automatyczny automatycznie odetnie obwód. Na przykład, jeśli do gniazdka podłączone jest zbyt wiele urządzeń elektrycznych dużej mocy i prąd zostanie przeciążony, wyłącznik automatyczny zadziała, aby zapobiec uszkodzeniu obwodu na skutek przegrzania, a nawet uniknąć spowodowania pożaru.

2. Zabezpieczenie przed zwarciem: Jeśli w obwodzie wystąpi zwarcie, co oznacza, że ​​prąd nagle stanie się bardzo wysoki, wyłącznik automatyczny może szybko odciąć obwód. Dzięki temu duży prąd generowany przez zwarcie nie spowoduje katastrofalnego uszkodzenia przewodów, sprzętu elektrycznego itp.

3. Zabezpieczenie podnapięciowe (dostępne w niektórych wyłącznikach automatycznych): Gdy napięcie sieciowe spadnie o pewien stopień poniżej normalnego napięcia roboczego, wyłącznik automatyczny może automatycznie odciąć obwód, aby chronić sprzęt elektryczny przed uszkodzeniem na skutek zbyt niskiego napięcia. Gdy napięcie sieciowe powróci do normy, niektóre wyłączniki wymagają ręcznego resetu, zanim będą mogły zostać ponownie zasilone, podczas gdy inne mogą się ponownie zamknąć automatycznie.

Wyłącznik niskiego napięcia

II. Funkcje wyłącznika automatycznego

Zasilanie izolacyjne: Główną funkcją odłącznika jest niezawodne odizolowanie sprzętu elektrycznego wymagającego konserwacji od źródła zasilania pod napięciem, zapewniając bezpieczeństwo personelu konserwacyjnego. Na przykład podczas konserwacji sprzętu elektrycznego określonej linii w podstacji, poprzez uruchomienie wyłącznika izolacyjnego, można utworzyć wyraźny punkt przerwania pomiędzy sprzętem a źródłem zasilania, zapobiegając wyrządzeniu szkody personelowi konserwacyjnemu przez nagłe zasilanie.

2. Operacja przełączania: W układzie z podwójną szyną zbiorczą lub innym okablowaniem, rozłącznik służy do zmiany sposobu podłączenia obwodu, umożliwiając przełączanie urządzeń lub linii z jednego zestawu szyn zbiorczych na drugi, zapewniając w ten sposób elastyczne dostosowanie trybu pracy systemu elektroenergetycznego. Jednakże podczas operacji przełączania wyłącznik izolujący jest zwykle używany w połączeniu z urządzeniami takimi jak wyłączniki automatyczne.

3. Obsługa obwodów małoprądowych: Odłącznik może otwierać i zamykać sprawne przekładniki napięciowe i odgromniki, szyny zbiorcze, prąd pojemnościowy urządzeń bezpośrednio podłączonych do szyn zbiorczych, a także uziemiający wyłącznik nożowy w punkcie neutralnym transformatora itp., które są małymi obwodami prądowymi.

Elektryczny wyłącznik niskiego napięcia

III. Wyłączniki automatyczne klasyfikowane według metody wyzwalania

Wyłącznik termiczny: Wykorzystuje głównie zasadę, że pasek bimetaliczny wygina się po podgrzaniu. Gdy prąd jest przeciążony, pasek bimetaliczny wygina się pod wpływem ciepła wytwarzanego przez prąd, uruchamiając mechanizm wyzwalający, który odcina obwód. Czas działania tego wyłącznika jest powiązany z wielkością prądu przeciążeniowego; im większy prąd przeciążenia, tym krótszy czas działania.

2. Wyłącznik elektromagnetyczny: oparty na zasadzie indukcji elektromagnetycznej. Kiedy w obwodzie wystąpi zwarcie, nagły duży prąd generuje potężną siłę elektromagnetyczną, powodując zadziałanie mechanizmu wyzwalającego i szybkie odcięcie obwodu. Jest niezwykle wrażliwy na prądy zwarciowe.

3. Elektroniczny wyłącznik automatyczny: wykrywa wielkość prądu i zmiany w elementach elektronicznych. Może dokładniej realizować funkcje zabezpieczające, takie jak przeciążenie i zwarcie, a niektóre wyłączniki elektroniczne mają również funkcje zdalnego sterowania i komunikacji, co czyni go stosunkowo zaawansowanym typem wyłącznika.

Odłącznik niskiego napięcia

IV. Klasyfikacja rozłączników według miejsca instalacji

Odłącznik wewnętrzny: Zwykle instalowany w pomieszczeniu rozdzielczym lub innych obszarach budynków, służy do izolowania operacji wewnętrznych urządzeń elektrycznych. Jego struktura jest stosunkowo zwarta, a objętość niewielka, ponieważ warunki środowiska wewnętrznego są stosunkowo stabilne.

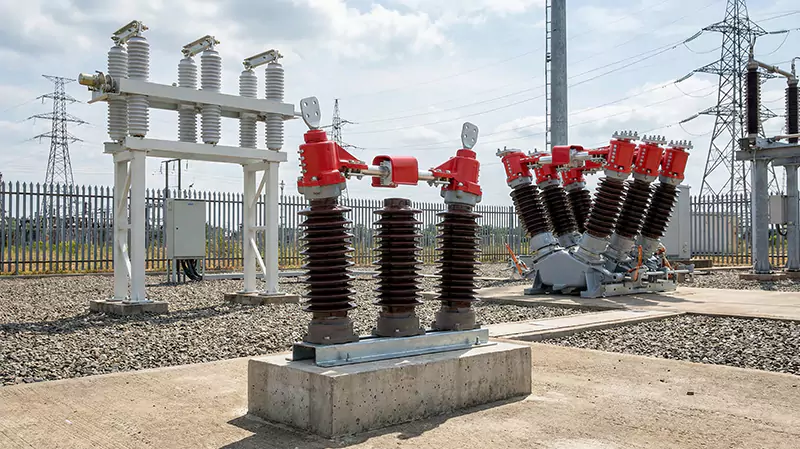

2. Odłączniki zewnętrzne: Instalowane w podstacjach zewnętrznych, liniach przesyłowych i innych lokalizacjach, muszą być w stanie wytrzymać różne złożone warunki pogodowe. Ich konstrukcja jest stosunkowo solidna i ma doskonałe właściwości wodoodporne, wiatroszczelne i odporne na korozję.

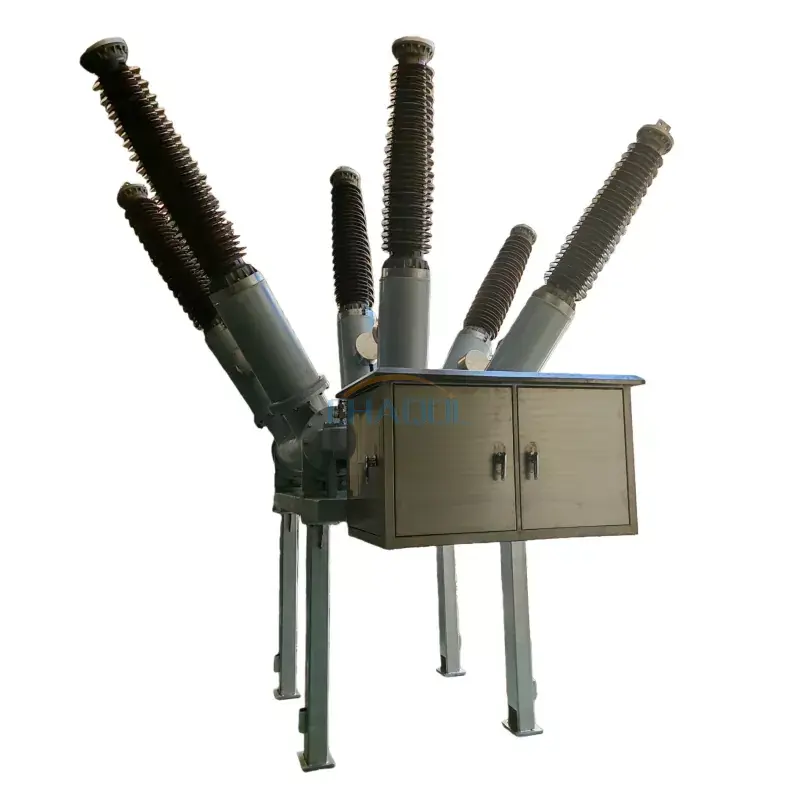

Wyłącznik wysokiego napięcia

V. Klasyfikacja rozłączników ze względu na mechanizm napędowy

Ręczny wyłącznik odłącznikowy: Wymaga ręcznej obsługi za pomocą klamki w celu otwierania i zamykania. Operacja jest prosta i bezpośrednia, przy niskim koszcie. Jest powszechnie stosowany w sytuacjach, w których występują niższe poziomy napięcia i rzadsze operacje.

2. Odłącznik elektryczny: Otwieranie i zamykanie odbywa się za pomocą elektrycznego mechanizmu operacyjnego. Ten typ odłącznika umożliwia zdalne sterowanie, ułatwiając scentralizowane sterowanie i zautomatyzowane operacje w dużych podstacjach i innych tego typu obiektach. Ma jednak stosunkowo wyższy koszt i bardziej złożoną strukturę.
