Anqiang Power produkuje niezawodneWewnętrzny wyłącznik wysokiego napięciaprzeznaczone do bezpiecznej izolacji i separacji obwodów w systemach dystrybucyjnych 12kV. Seria GN19 jest szeroko stosowana w rozdzielnicach wewnętrznych, podstacjach i przemysłowych szafach sterowniczych, gdzie wymagane jest widoczne odłączenie i bezpieczeństwo pracy. Jego trójbiegunowa struktura zapewnia zsynchronizowaną pracę i stabilną wydajność mechaniczną w powtarzających się warunkach przełączania.

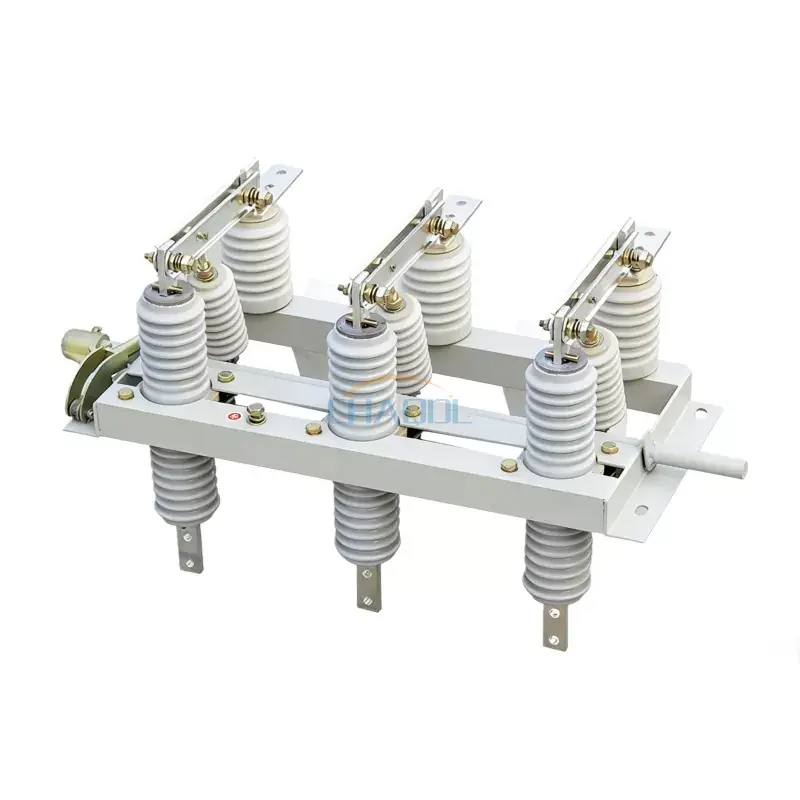

Urządzenie składa się ze sztywnej ramy podstawy, mechanizmu z obrotowym wałem, porcelanowych izolatorów wsporczych i miedzianych ostrzy przełączników o wysokiej przewodności. Każdy element został zaprojektowany tak, aby utrzymać stabilny nacisk styku i zminimalizować opór elektryczny podczas pracy, zapewniając długą żywotność i niezawodne działanie przełączania w sieciach średniego napięcia.

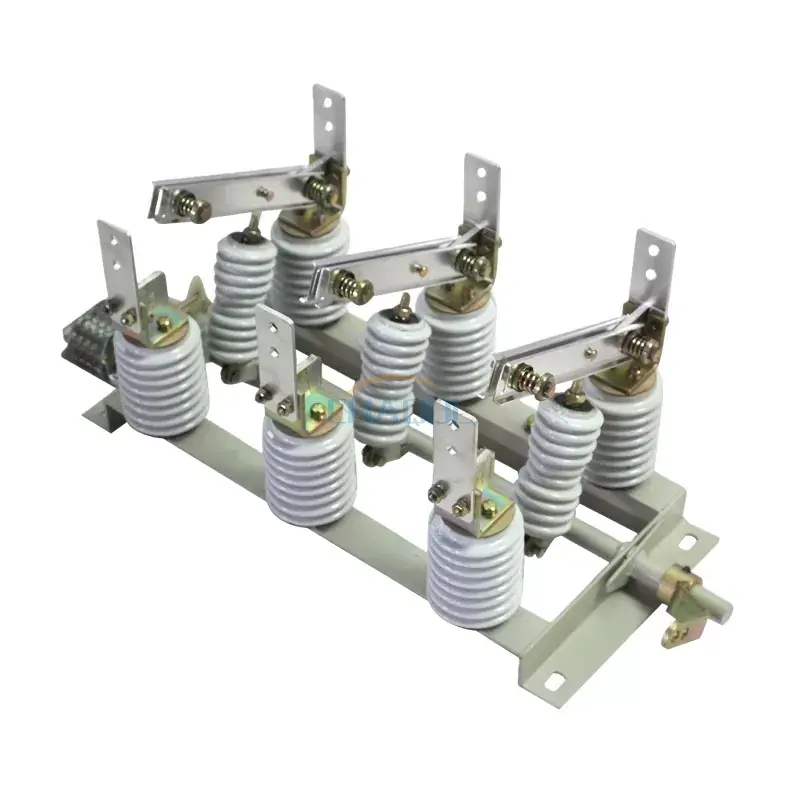

Przełącznik przyjmuje trójbiegunową zintegrowaną konstrukcję mechaniczną składającą się z ramy podstawy, układu obrotowego wału, korbowodów, porcelanowych izolatorów wsporczych i ostrzy przełącznika ze stopu miedzi. Wał napędowy można elastycznie łączyć z ręcznymi lub silnikowymi mechanizmami napędowymi, co pozwala na adaptacyjną instalację w różnych układach rozdzielnic.
Warianty specjalne, takie jak GN19-12W, GN19-12G, GN19-12X i GN19-12ST, są przeznaczone do różnych środowisk, w tym do obszarów zanieczyszczonych, regionów położonych na dużych wysokościach, wymagań dotyczących wskazywania napięcia i zastosowań przełączania podwójnego rzutu.
Specyfikacje parametrów elektrycznych modeli serii GN19:
| Model i specyfikacje | Napięcie znamionowe | Prąd znamionowy | Znamionowy krótkotrwały prąd wytrzymywany | Znamionowy prąd szczytowy wytrzymywany |
| GN19-12/400-12,5 | 12kV | 400A | 12,5 kA | 31,5 kA |
| GN19-12/630-20 | 12kV | 630A | 20kA | 50kA |
| GN19-12/1000-31,5 | 12kV | 1000A | 31,5 kA | 80kA |
| GN19-12/1250-31,5 | 12kV | 1250A | 31,5 kA | 80kA |
| GN19-12C/400-12,5 | 12kV | 400A | 12,5 kA | 31,5 kA |
| GN19-12C/630-20 | 12kV | 630A | 20kA | 50kA |
| GN19-12C/1000-31,5 | 12kV | 1000A | 31,5 kA | 80kA |
| GN19-12C/1250-31,5 | 12kV | 1250A | 31,5 kA | 80kA |
|

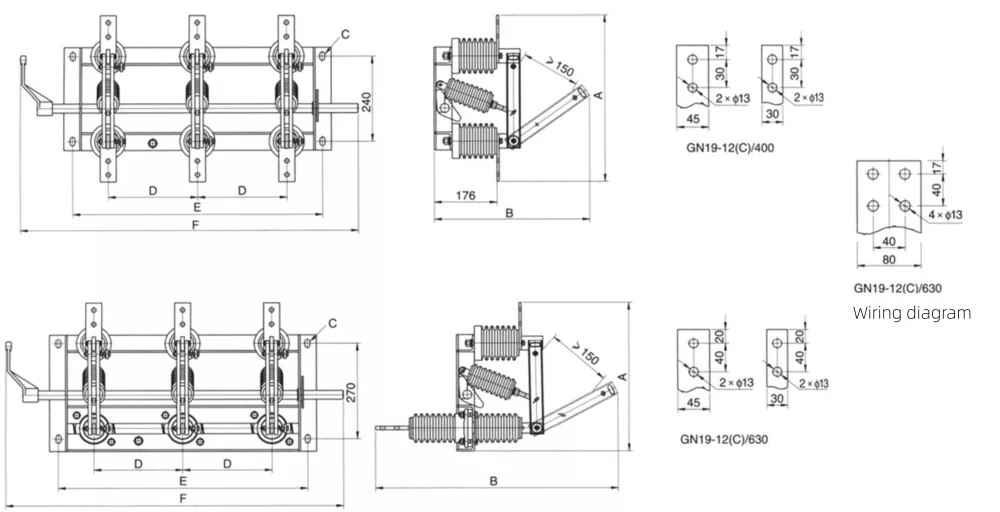

Model i specyfikacje |
A |
B |
C |
D |
|
GN19-12/400 |
450 |
446 |
185 |
4-14*24 |
|
GN19-12/630 |
470 |
446 |
185 |
4-14*24 |
|
GN19-12/1000/1250 |
510 |
500 |
196 |
4-18*28 |
|
GN19-12C/400 |
420 |
690 |
185 |
4-14*24 |
|
GN19-12C/630 |
430 |
690 |
185 |
4-14*24 |
|
GN19-12C/1000/1250 |
470 |
745 |
196 |
4-18*28 |
W rzeczywistych projektach dystrybucji energii,Wewnętrzny wyłącznik wysokiego napięciawykazuje wyraźne zalety w porównaniu z konwencjonalnymi rozłącznikami powszechnie stosowanymi na rynku.
| Element porównawczy | Nasza seria GN19 | Typowe produkty konkurencji |
| Struktura kontaktu | Zoptymalizowana konstrukcja ciśnieniowa z podwójnym kontaktem i niższym oporem | Struktura z pojedynczym kontaktem, większa utrata kontaktu w czasie |
| Trwałość mechaniczna | Wytrzymałość mechaniczna w wysokich cyklach, odpowiednia do częstej pracy | Ograniczona żywotność cykli w warunkach częstego przełączania |
| Niezawodność izolacji | Izolator porcelanowy o wysokiej wytrzymałości ze wzmocnioną drogą upływu | Standardowa konstrukcja porcelany o niższej odporności na zanieczyszczenia |
| Możliwość dostosowania do środowiska | Obsługuje warianty dotyczące zanieczyszczeń, dużych wysokości i wskaźników | Ograniczone możliwości dostosowywania |
| Wymóg konserwacji | Niskie koszty utrzymania i stabilna, długoterminowa wydajność | Wymaga częstych przeglądów i regulacji |
Ten wewnętrzny odłącznik wysokiego napięcia jest szeroko stosowany w:
Właściwa instalacja zapewnia optymalną wydajność wewnętrznego wyłącznika wysokiego napięcia. Urządzenie należy zamontować na stabilnej ramie podstawy z zachowaniem prawidłowego ustawienia wału obrotowego. Przed włączeniem układu należy sprawdzić mechanizm operacyjny pod kątem sprawnego połączenia mechanicznego.
P1: Jaka jest główna funkcja tego przełącznika?
Służy do bezpiecznego izolowania obwodów elektrycznych i zapewnia widoczny punkt rozłączenia w instalacjach średniego napięcia.
P2: Czy można go używać na zewnątrz?
Model ten przeznaczony jest przede wszystkim do użytku w pomieszczeniach zamkniętych. Zastosowania zewnętrzne wymagają specjalnie przystosowanych obudów lub wersji przełączników zewnętrznych.
P3: Czym różni się Twój produkt od standardowych opcji rynkowych?
W porównaniu z typowymi konstrukcjami ten wewnętrzny odłącznik wysokiego napięcia zapewnia lepszą trwałość mechaniczną, lepszą konstrukcję izolacji i większą elastyczność konfiguracji.
P4: Czy dostępna jest personalizacja?
Tak, różne wartości znamionowe prądu, wersje wysokościowe i konfiguracje wskaźników można dostosować do wymagań projektu.
P5: Jak często wymaga konserwacji?
W normalnych warunkach wystarczą okresowe przeglądy ze względu na stabilną konstrukcję mechaniczną i materiały odporne na korozję.
