Niezawodna dystrybucja średniego napięcia zależy od bezpiecznego przełączania, efektywnego zarządzania liniami zasilającymi i niezawodnego sprzętu zewnętrznego.Moc Anqiangdostarcza24Rozłącznik obciążenia SF6 montowany na słupie kV, przeznaczony do napowietrznych sieci dystrybucyjnych, które wymagają niezawodnego przełączania obciążenia, elastycznej pracy i praktycznej integracji z systemami automatyki dystrybucyjnej. Zrozumienie zasady działania, specyfikacji technicznych i wymagań instalacyjnych pomaga przedsiębiorstwom użyteczności publicznej, operatorom przemysłowym i wykonawcom instalacji elektrycznych w podejmowaniu świadomych decyzji zakupowych.

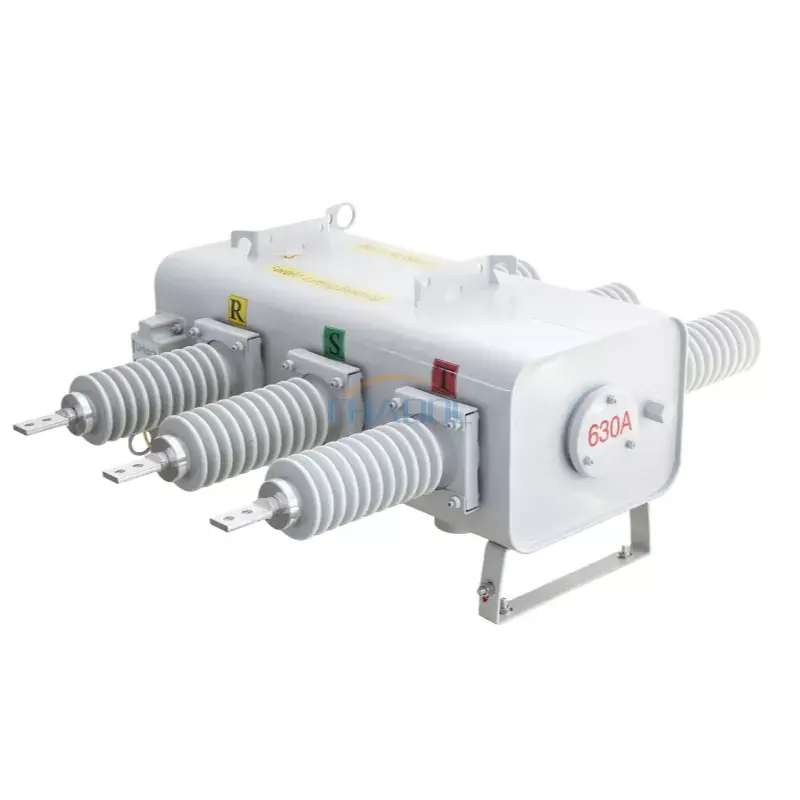

Rozłącznik obciążenia SF6 24 kV do montażu na słupie to zewnętrzne urządzenie przełączające średniego napięcia, które wykorzystuje gaz sześciofluorku siarki (SF6) do izolacji i wygaszenia łuku. Zainstalowany na słupie energetycznym, pomaga operatorom kontrolować prąd obciążenia, dzielić napowietrzne linie zasilające na łatwe do zarządzania sekcje i wspierać zaplanowane operacje przełączania. Seria Anqiang Power FLW34-24 jest dostępna z prądem znamionowym 630 A, opcjami napięcia 11 kV, 24 kV i 33 kV oraz opcjami obsługi ręcznej, elektrycznej i zdalnej. W tym przewodniku wyjaśniono zasadę działania, główne parametry techniczne, zastosowania, kryteria wyboru i względy konserwacyjne w projektach sieci dystrybucyjnych.
Rozłącznik obciążenia SF6 24 kV do montażu na słupie jest zewnętrznym urządzeniem przełączającym stosowanym w napowietrznych sieciach dystrybucyjnych średniego napięcia. Jego głównym celem jest wytwarzanie i przerywanie określonych prądów obciążenia w znamionowych warunkach pracy. Umożliwiając kontrolowane przełączanie w wybranych punktach wzdłuż linii zasilającej, pomaga przedsiębiorstwom użyteczności publicznej zarządzać dystrybucją energii i izolować sekcje do celów operacyjnych.
Termin opisuje trzy ważne cechy:
Produkt Anqiang Power FLW34-24 jest dostępny w wersjach na napięcie znamionowe 11 kV, 24 kV i 33 kV i prąd znamionowy 630 A. Należy wybrać odpowiednią konfigurację zgodnie z wymaganiami elektrycznymi sieci i potwierdzonymi przez producenta parametrami produktu.
W przeciwieństwie do prostego odłącznika, rozłącznik obciążenia ma za zadanie przerywać określony prąd obciążenia. Nie należy go jednak automatycznie traktować jako wyłącznika zdolnego przerwać każdy prąd zwarciowy. Wymaganą ochronę przed awariami należy zapewnić poprzez skoordynowany system ochrony i odpowiedni sprzęt.
Zasada działania łączy mechaniczny ruch styków z izolacją elektryczną i właściwościami gaszenia łuku gazu SF6. Kiedy styki rozłączą się pod wpływem prądu, pomiędzy nimi może powstać łuk elektryczny. Komora przełączająca przeznaczona jest do kontroli i gaszenia tego łuku w określonych warunkach pracy urządzenia.
Gdy przełącznik jest zamknięty, jego przewodzące styki zapewniają zamierzoną ścieżkę prądu. Energia elektryczna przepływa przez napowietrzny obwód dystrybucyjny do znajdujących się za nią transformatorów, obiektów przemysłowych, budynków komercyjnych lub innych podłączonych odbiorników.
Gdy wymagana jest autoryzowana operacja przełączania, mechanizm operacyjny przesuwa styki. System przerywania na bazie SF6 pomaga ugasić łuk powstający podczas rozłączania styków, pod warunkiem, że prąd i warunki przełączania mieszczą się w zakresie znamionowych możliwości urządzenia.
Operatorzy mogą używać strategicznie rozmieszczonych przełączników, aby podzielić zasilacz dystrybucyjny na sekcje. Układ ten wspiera planową konserwację, przenoszenie obciążenia i izolację wyznaczonych odcinków sieci. Rzeczywista izolacja usterek zależy od schematu zabezpieczeń, wykrywania usterek, kolejności przełączania i koordynacji z urządzeniami znajdującymi się powyżej i poniżej.
W zależności od wybranej konfiguracji przełącznik może obsługiwać sterowanie ręczne, elektryczne lub zdalne. Po dołączeniu kompatybilnych sterowników i interfejsów komunikacyjnych może on również stanowić część systemu automatyzacji dystrybucji.
Aby uzyskać dodatkowe opcje wyposażenia, kupujący mogą zapoznać się z asortymentem przełączników obciążenia średniego napięcia firmy Anqiang Power i porównać różne układy przełączania przed sfinalizowaniem specyfikacji projektu.
Parametry techniczne określają, czy przełącznik nadaje się do konkretnej sieci. Poniższa tabela podsumowuje najważniejsze specyfikacje opublikowane dla produktu Anqiang Power FLW34-24/630-20. Przed zakupem należy zweryfikować wartości z aktualnym arkuszem danych i zatwierdzoną konfiguracją.
| Parametr | Opublikowana specyfikacja | Rozważanie wyboru |
|---|---|---|
| Model produktu | FLW34-24 / FLW34-24/630-20 | Potwierdź dokładne oznaczenie modelu w ofercie i arkuszu danych. |
| Opcje napięcia znamionowego | 11 kV, 24 kV, 33 kV | Dopasuj wybraną wersję do napięcia sieciowego i wymagań izolacyjnych. |
| Prąd znamionowy | 630A | Sprawdź ciągły prąd obciążenia i oczekiwane warunki pracy. |
| Częstotliwość znamionowa | 50/60 Hz podano na stronie produktu | Potwierdź odpowiednią częstotliwość dla zamówionej konfiguracji. |
| Szczytowy prąd wytrzymywany | 50kA | Sprawdź podstawę testu, czas trwania i koordynację z poziomami usterek systemu. |
| Znamionowy krótkotrwały prąd wytrzymywany | 20/4kA/s zgodnie z wykazem | Poproś o wyjaśnienie oznaczenia i jego obowiązującego czasu trwania. |
| Znamionowy prąd ładowania i wyłączania kabla | 25A | Potwierdzić przydatność do określonego zadania przełączania kabli. |
| Znamionowy prąd ładowania i wyłączania linii | 16A | Sprawdź zamierzone zastosowanie przełączania linii napowietrznych. |
| Działanie mechaniczne | Na liście znajduje się 6000 operacji | Sprawdź warunki testu i harmonogram konserwacji. |
| Względna szybkość wycieku gazu | Nie więcej niż 1% rocznie, zgodnie z wykazem | Potwierdź obowiązującą normę i metodę pomiaru. |
| Obudowa i zabezpieczenie sterownika | Na liście IP44 | Oceń narażenie, rozmieszczenie szafek i dodatkowe potrzeby w zakresie ochrony środowiska. |
Ważna uwaga dotycząca specyfikacji:Opublikowana lista parametrów zawiera skrócone lub potencjalnie niejednoznaczne wpisy, w tym zapis częstotliwości i zapis prądu krótkotrwałego. Wartości tych nie należy interpretować jako zweryfikowanych wyników testów bez potwierdzenia ze strony Anqiang Power. W szczególności szczytowa wytrzymałość nie jest tym samym, co znamionowa zdolność wyłączania zwarciowego.
W celu uzyskania dokumentacji projektowej należy również zażądać odpowiednich raportów z testów typu, poziomów izolacji, szczegółów mechanizmu napędowego, napięcia sterującego, rozmieszczenia zacisków i rysunków instalacyjnych. Dokumenty te pomagają inżynierom ocenić cały zespół przełączający, zamiast polegać na jednej ocenie z nagłówka.
Prawidłowo zaprojektowany i konserwowany rozłącznik obciążenia SF6 oferuje kilka praktycznych zalet w napowietrznych systemach dystrybucyjnych.
Konstrukcja słupowa umożliwia umieszczenie aparatury łączeniowej bezpośrednio na konstrukcji rozdzielczej. Może to zmniejszyć potrzebę tworzenia dodatkowej przestrzeni na poziomie gruntu i układów zasilaczy pomocniczych tam, gdzie wydzielone pomieszczenie elektryczne w pomieszczeniu jest niepraktyczne.
SF6 ma silne właściwości dielektryczne i jest szeroko stosowany w sprzęcie elektrycznym wysokiego napięcia. W odpowiednio zaprojektowanej komorze przełączającej zapewnia izolację i gaszenie łuku. Rzeczywista zdolność przełączania zależy od konstrukcji styku, stanu gazu, mechanizmu operacyjnego i obciążenia znamionowego.
Opcje ręcznego, zmotoryzowanego i zdalnego sterowania mogą spełniać różne wymagania operacyjne. Zdalne przełączanie może zmniejszyć potrzebę wizyt w terenie podczas rutynowej rekonfiguracji sieci, pod warunkiem, że system sterowania i infrastruktura komunikacyjna zostaną prawidłowo wdrożone.
Po zintegrowaniu z kompatybilnymi sterownikami i systemami nadzoru przełącznik montowany na słupie może przyczynić się do zautomatyzowanego zarządzania liniami zasilającymi. Przed złożeniem zamówienia inżynierowie powinni potwierdzić protokoły komunikacyjne, wymagania dotyczące zasilania pomocniczego, logikę sterowania i ustalenia dotyczące blokad.
Uszczelniona komora przełączająca może ograniczyć narażenie elementów wewnętrznych na zanieczyszczenia zewnętrzne. Niemniej jednak niższe wymagania dotyczące konserwacji rutynowej nie oznaczają pracy bezobsługowej. Połączenia mechaniczne, obwody sterujące, elementy izolacji i parametry związane z gazem nadal wymagają kontroli zgodnie z instrukcjami producenta.
Kolejną kwestią jest odpowiedzialność za środowisko. SF6 jest silnym gazem cieplarnianym, dlatego właściciele sprzętu powinni wdrożyć zapobieganie wyciekom, odzysk gazu i zgodne z przepisami postępowanie po zakończeniu okresu eksploatacji. W zależności od lokalnych przepisów i celów zrównoważonego rozwoju projektu, alternatywne technologie izolacyjne mogą również wymagać oceny.
Rozłącznik obciążenia SF6 24 kV do montażu na słupie nadaje się do zastosowań w dystrybucji zewnętrznej, gdy jego parametry elektryczne i specyfikacje środowiskowe odpowiadają instalacji.
Przydatność zastosowania zależy od napięcia większego niż nominalne. Należy ocenić poziom zwarć, obowiązki przełączania, temperaturę otoczenia, wysokość nad poziomem morza, stopień zanieczyszczenia, obciążenie wiatrem, wytrzymałość montażu i wymagane funkcje sterujące.
Zespoły zakupowe powinny ocenić całe środowisko operacyjne, zamiast wybierać urządzenie wyłącznie na podstawie napięcia i prądu. Ustrukturyzowany przegląd może zmniejszyć luki w specyfikacji i uniknąć kosztownych zmian podczas instalacji.
Kupujący porównujący sprzęt przełączający powinni również zrozumieć różnicę między przełącznikiem obciążenia a wyłącznikiem automatycznym. Rozłącznik obciążenia wykonuje określone normalne zadania przełączania, natomiast wyłącznik automatyczny o odpowiedniej wartości znamionowej jest zaprojektowany do przerywania prądów zwarciowych w ramach deklarowanej zdolności wyłączania. Projekt ochrony systemu określa, które urządzenia są wymagane i jak działają razem.
Prawidłowa instalacja ma kluczowe znaczenie dla bezpiecznego działania zewnętrznych urządzeń średniego napięcia. Instalacja i uruchomienie powinny być wykonane przez wykwalifikowany personel elektryczny zgodnie z zatwierdzonymi procedurami, z odizolowanym obwodem i zainstalowanymi wszystkimi odpowiednimi urządzeniami zabezpieczającymi.
Częstotliwość konserwacji powinna być zgodna z instrukcjami producenta, obowiązującymi przepisami elektrycznymi i rzeczywistym środowiskiem pracy. Częstotliwość przeglądów może wymagać zwiększenia, jeśli sprzęt jest narażony na trudne warunki pogodowe, duże zanieczyszczenie, częste przełączanie lub nietypowe warunki pracy.
Obchodzenie się z SF6 musi być wykonywane przez przeszkolony personel przy użyciu odpowiedniego sprzętu i procedur. Nigdy nie upuszczaj gazu celowo w ramach rutynowej metody konserwacji. Postępuj zgodnie z obowiązującymi wymogami środowiskowymi dotyczącymi wykrywania wycieków, odzyskiwania, przechowywania i utylizacji.
Jego główną funkcją jest załączanie i przerywanie określonych prądów obciążenia w zewnętrznej sieci dystrybucyjnej średniego napięcia. Obsługuje także sekcje podajnika i kontrolowane operacje przełączania. Zabezpieczenie przed awarią musi być zapewnione przez odpowiednio skoordynowany system ochrony.
W opublikowanych informacjach o produkcie podano prąd znamionowy 630A. Przed zakupem kupujący powinni potwierdzić dokładną zamówioną konfigurację i obowiązujące parametry techniczne.
Tak, obsługa zdalna jest obsługiwana jako opcja konfiguracji produktu. Dla projektu należy potwierdzić wymagany sterownik, zasilacz pomocniczy, interfejsy komunikacyjne i kompatybilność automatyki.
Nie. Rozłącznik obciążenia przeznaczony jest do przerywania określonych prądów obciążenia, natomiast wyłącznik automatyczny jest przeznaczony do przerywania prądów zwarciowych w ramach znamionowej zdolności wyłączania. Prawidłowe rozmieszczenie sprzętu zależy od studium ochrony sieci i obowiązujących norm.
Moc Anqiang wymienia opcje napięcia znamionowego 11 kV, 24 kV i 33 kV. Dostępną konfigurację, wymagania dotyczące izolacji i szczegóły wymiarowe należy sprawdzić u producenta.
Tak. Chociaż szczelna komora gazowa może zmniejszyć narażenie na zanieczyszczenia zewnętrzne, konieczne są okresowe inspekcje. Konserwacja powinna obejmować mechanizm napędowy, elementy izolacji, układ sterowania i stan gazu zgodnie z zaleceniami producenta.
Podaj napięcie systemu, prąd znamionowy, częstotliwość, środowisko instalacji, wymagany tryb pracy, napięcie sterujące, ilość, obowiązujące normy i lokalizację projektu. Schematy jednokreskowe, wymagania montażowe i wszelkie specjalne warunki środowiskowe mogą pomóc dostawcy w potwierdzeniu odpowiedniej konfiguracji.
Rozłącznik obciążenia SF6 24 kV montowany na słupie może odegrać ważną rolę w nowoczesnej dystrybucji średniego napięcia, umożliwiając kontrolowane przełączanie obciążenia, wspieranie sekcjonowania linii zasilających i zapewnianie opcji pracy lokalnej lub zdalnej. Jego skuteczność zależy od prawidłowego doboru instalacji elektrycznej, skoordynowanej ochrony przed awariami, odpowiedniej instalacji i odpowiedzialnej, długoterminowej konserwacji.
Moc Anqiang oferuje serię FLW34-24 do projektów dystrybucyjnych wymagających sprzętu przełączającego montowanego na słupie, z opublikowanymi specyfikacjami prądu znamionowego 630A i wieloma opcjami napięcia. Przed złożeniem zamówienia należy zapoznać się z arkuszem danych technicznych, konfiguracją działania, przydatnością do ochrony środowiska i odpowiednią dokumentacją testową. Jeśli planujesz modernizację mediów, projekt dystrybucji przemysłowej lub instalację automatyki dystrybucyjnej, przejrzyj szczegóły produktu iskontaktuj się z namiaby omówić wymagania dotyczące napięcia, specyfikacje techniczne i potrzeby dostosowywania z zespołem Anqiang Power.
