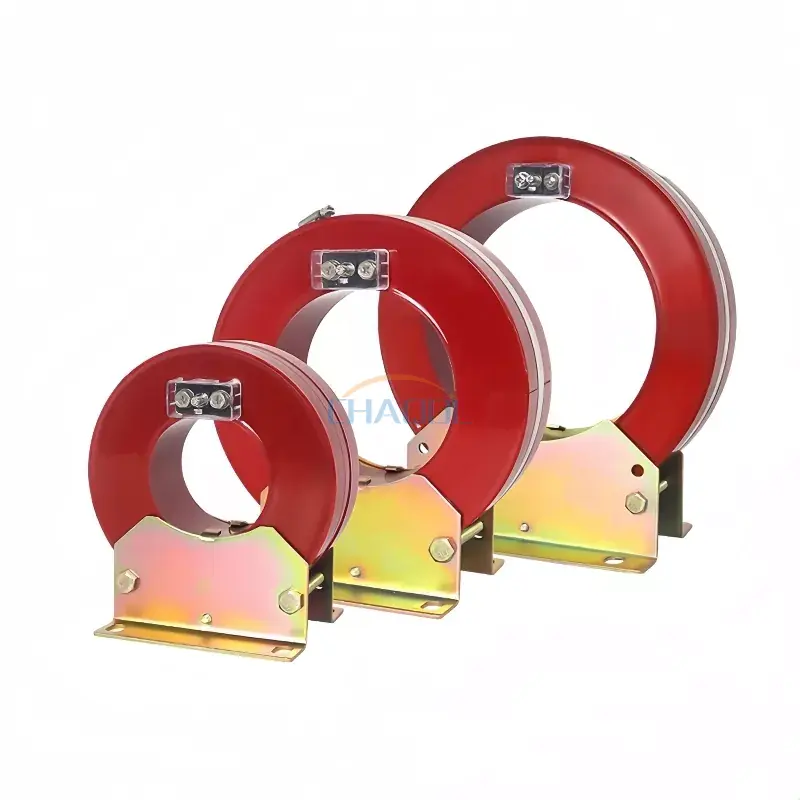

Jako profesjonalny producent sprzętu elektroenergetycznego,Moc Anqiangzapewnia niezawodnePrzekładnik prądowy o zerowej sekwencjiprzeznaczone do wykrywania prądu różnicowego i wspomagania zabezpieczenia ziemnozwarciowego w systemach dystrybucji energii. Struktura z dzielonym rdzeniem, stabilne właściwości magnetyczne i wygodna instalacja sprawiają, że nadaje się do zastosowań ochronnych i monitorujących, gdzie istotne jest szybkie wykrywanie usterek i niezawodne działanie.
Przekładnik prądowy o zerowej sekwencji to wyspecjalizowany przekładnik prądowy używany do wykrywania prądu resztkowego lub składowej zerowej spowodowanego niezrównoważeniem prądu i zwarciami doziemnymi. W przeciwieństwie do konwencjonalnych przekładników prądowych, które przede wszystkim mierzą prądy poszczególnych faz, urządzenie to monitoruje łączny prąd przepływający przez rdzeń transformatora. W normalnych warunkach pracy suma wektorów monitorowanych prądów jest bliska zeru. W przypadku wystąpienia zwarcia doziemnego lub ścieżki upływu, równowaga zmienia się i wykrywany jest prąd różnicowy. Sygnał ten można następnie przesłać do przekaźnika zabezpieczeniowego w celu zainicjowania odpowiedniego działania zabezpieczającego.
W przypadku przemysłowych sieci dystrybucyjnych, podstacji, zespołów rozdzielnic i projektów modernizacyjnych wybór odpowiedniego transformatora wymaga zwrócenia uwagi na konstrukcję rdzenia, rozmiar otworu, izolację, metodę instalacji, dokładność, kompatybilność przekaźników i warunki środowiskowe. Odpowiednio dobrany przekładnik prądowy o zerowej sekwencji może poprawić monitorowanie usterek, pomagając jednocześnie systemom zabezpieczającym skuteczniej reagować.
Co to jest przekładnik prądowy o zerowej sekwencji?
Jak działa przekładnik prądowy o zerowej sekwencji?
Jakie są kluczowe cechy nowoczesnego przekładnika prądowego o sekwencji zerowej?
Gdzie używany jest przekładnik prądowy o zerowej sekwencji?
Jak wybrać odpowiedni transformator?
Co należy wziąć pod uwagę podczas instalacji?
Specyfikacje produktu i informacje dotyczące wyboru
Przekładnik prądowy o zerowej sekwencji, często nazywany przekładnikiem prądowym ze zrównoważonym rdzeniem lub przekładnikiem prądu szczątkowego, jest przeznaczony do wykrywania asymetrii prądu w obwodzie elektrycznym. Jego podstawowym zastosowaniem jest identyfikacja prądu różnicowego związanego ze zwarciami doziemnymi, problemami z izolacją lub drogami upływu.
Koncepcja obsługi różni się od konwencjonalnego przekładnika prądu fazowego. Zamiast mierzyć tylko jeden przewodnik, przewody należące do chronionego obwodu przechodzą przez rdzeń magnetyczny. Kiedy prądy przepływające przez przewodniki są zrównoważone, ich efekty magnetyczne w dużej mierze znoszą się nawzajem. Kiedy usterka powoduje przepływ prądu niezamierzoną ścieżką, w rdzeniu wytwarza się resztkowe pole magnetyczne, a uzwojenie wtórne wytwarza odpowiedni sygnał.
Ta zasada działania umożliwia współpracę transformatora z przekaźnikami zabezpieczeniowymi i innym sprzętem monitorującym. Dlatego też dla inżynierów elektryków i integratorów systemów urządzenie służy jako ważny element czujnikowy w ogólnym schemacie ochrony przed zwarciami doziemnymi.
Zasada działania jest ściśle powiązana z obowiązującym prawem Kirchhoffa. W zrównoważonym obwodzie trójfazowym suma wektorów prądów fazowych teoretycznie wynosi zero:
Ia + Ib + Ic = 0
W rezultacie strumień magnetyczny generowany wewnątrz rdzenia jest zminimalizowany, a moc wyjściowa wtórna pozostaje bardzo mała.
Kiedy wystąpi zwarcie doziemne, część prądu opuszcza zamierzony obwód niezamierzoną ścieżką. Bieżąca równowaga zostaje zatem zakłócona:
Ia + Ib + Ic ≠ 0
Powstały prąd różnicowy wytwarza strumień magnetyczny w rdzeniu. Uzwojenie wtórne generuje następnie sygnał elektryczny, który może zostać wykryty przez przekaźnik ochronny.
Typową sekwencję zabezpieczeń można podsumować w następujący sposób:
Proces ten pozwala systemowi zabezpieczającemu zidentyfikować nieprawidłowy prąd różnicowy bez polegania wyłącznie na pomiarach z poszczególnych przekładników prądowych fazowych.
W przemysłowych zastosowaniach elektrycznych równie ważna jest konstrukcja mechaniczna i parametry elektromagnetyczne. Seria LXK firmy Anqiang Power wykorzystuje konstrukcję z dzielonym rdzeniem i odlewaną próżniowo żywicą epoksydową, co pozwala na instalację transformatora wokół istniejących kabli pierwotnych bez konieczności usuwania kabla. Może to być szczególnie cenne w przypadku projektów modernizacyjnych i konserwacyjnych, w których priorytetem jest minimalizacja przestojów.
Oceniając ten typ transformatora, należy wziąć pod uwagę kilka cech:
Te cechy sprawiają, że konstrukcje z dzielonym rdzeniem są szczególnie praktyczne przy modernizacji istniejącej infrastruktury elektrycznej bez rozległych modyfikacji obwodu pierwotnego.
Przekładnik prądowy o zerowej sekwencji można zintegrować z szeroką gamą systemów dystrybucji energii i zabezpieczeń. Jego podstawową rolą jest dostarczanie informacji o prądzie różnicowym do sprzętu zabezpieczającego lub monitorującego.
Typowe zastosowania obejmują:
Na przykład w szafie rozdzielczej transformator może monitorować przewody zasilające obwód za nim. Jeżeli uszkodzenie izolacji powoduje przepływ prądu do ziemi, powstający prąd różnicowy można wykryć i przesłać do przekaźnika zabezpieczającego. Przekaźnik może następnie określić, czy mierzony stan wymaga przerwania obwodu.
Takie podejście jest cenne, ponieważ wczesne wykrycie nieprawidłowych warunków prądu może pomóc zmniejszyć ryzyko uszkodzenia sprzętu, wydłużonych przestojów i incydentów związanych z bezpieczeństwem elektrycznym.
Wybór przekładnika prądowego o zerowej sekwencji nie powinien opierać się wyłącznie na rozmiarze apertury. Inżynierowie powinni wspólnie ocenić układ elektryczny, środowisko instalacji, przekaźnik ochronny i układ mechaniczny.
| Czynnik wyboru | Co wziąć pod uwagę | Dlaczego to ma znaczenie |
|---|---|---|
| Otwór rdzenia | Dopasuj średnicę wewnętrzną do układu kabla lub przewodu | Zapewnia praktyczny montaż i wystarczający prześwit |
| Napięcie systemu | Potwierdź kompatybilność z instalacją elektryczną | Zapewnia odpowiednią izolację i bezpieczną pracę |
| Prąd szczątkowy | Określ oczekiwany zasięg detekcji | Pomaga zapewnić odpowiednią czułość ochrony |
| Kompatybilność przekaźników | Sprawdź wymagania dotyczące wyjścia wtórnego i przekaźnika | Zapewnia, że system zabezpieczający może poprawnie zinterpretować sygnał |
| Metoda instalacji | Rozważ konstrukcję z rdzeniem stałym lub dzielonym | Modele z dzielonym rdzeniem są korzystne w zastosowaniach modernizacyjnych |
| Warunki środowiskowe | Temperatura, poziom zanieczyszczeń, wilgotność i miejsce instalacji | Wspiera niezawodną, długoterminową pracę |
W zastosowaniach modernizacyjnych transformator z dzielonym rdzeniem może oferować znaczne praktyczne korzyści, ponieważ technicy mogą zazwyczaj zainstalować go wokół istniejącego układu kabli, zamiast całkowicie demontować obwód pierwotny.
Prawidłowa instalacja jest niezbędna do niezawodnego pomiaru prądu różnicowego. Prowadzenie przewodu przez otwór transformatora powinno być zgodne z projektem zabezpieczenia, tak aby transformator mierzył pełną zależność prądową chronionego obwodu.
Przed instalacją inżynierowie powinni sprawdzić:
W przypadku wymienionej serii LXK podane normalne warunki pracy obejmują instalację w pomieszczeniach zamkniętych, zakres temperatur otoczenia od -5°C do 40°C oraz środowisko niekorozyjne i o niskim stopniu zanieczyszczenia. Inżynierowie powinni zawsze przed montażem potwierdzić rzeczywiste warunki projektu z dokumentacją techniczną wybranego produktu.
Seria LXK firmy Anqiang Power zapewnia wiele opcji apertury, aby dostosować się do różnych układów kabli głównych. Dostępne wymiary wahają się od około 80 mm do 300 mm, co zapewnia inżynierom elastyczność podczas integracji transformatora z istniejącym sprzętem dystrybucyjnym.
| Model | Przysłona D | Wymiar E | Wymiar L | Wymiar L1 |
|---|---|---|---|---|
| LXK-80 | Φ80 | 58 mm | 130 mm | 123 mm |
| LXK-100 | Φ100 | 58 mm | 130 mm | 122 mm |
| LXK-120 | Φ120 | 57 mm | 130 mm | 120 mm |
| LXK-150 | Φ150 | 58 mm | 190 mm | 123 mm |
| LXK-180 | Φ180 | 58 mm | 190 mm | 125 mm |
| LXK-200 | Φ200 | 60 mm | 280 mm | 129 mm |
| LXK-240 | Φ240 | 80 mm | 280 mm | 167 mm |
| LXK-260 | Φ260 | 55 mm | 280 mm | 120 mm |
| LXK-300 | Φ300 | 80 mm | 280 mm | 170 mm |
Aby uzyskać szczegółowe informacje o produkcie, inżynierowie mogą zapoznać się z dokumentacjąStrona produktu Przekładnik prądowy o zerowej sekwencjii porównaj dostępne rozmiary otworów z fizycznymi wymaganiami instalacji.
Jego głównym celem jest wykrywanie prądu resztkowego lub składowej zerowej związanego ze zwarciami doziemnymi i upływem prądu. Wyjście można podłączyć do przekaźnika zabezpieczającego w celu monitorowania i izolowania usterek.
Tak. Konstrukcja z dzielonym rdzeniem jest szczególnie korzystna w zastosowaniach modernizacyjnych i konserwacyjnych, ponieważ transformator można zamontować wokół istniejącego kabla bez konieczności odłączania kabla pierwotnego.
Konwencjonalny przekładnik prądowy zazwyczaj mierzy prąd w pojedynczym przewodzie, podczas gdy przekładnik o składowej zerowej wykrywa prąd różnicowy wynikający z wektorowej zależności przewodów przechodzących przez jego rdzeń.
Typowe zastosowania obejmują szafy rozdzielcze, podstacje, jednostki główne pierścieniowe, systemy zabezpieczeń transformatorów, zespoły rozdzielnic i panele zabezpieczające wyłączniki.
Do ważnych czynników należą otwór rdzenia, wymagania dotyczące układu elektrycznego, oczekiwany prąd różnicowy, moc wyjściowa wtórna, kompatybilność przekaźnika, wymagania dotyczące izolacji, metoda instalacji i warunki środowiskowe.
Przekładnik prądowy o zerowej sekwencji jest krytycznym elementem wykrywającym nowoczesne systemy wykrywania zwarć doziemnych i zabezpieczeń elektrycznych. Monitorując prąd różnicowy powstający w przypadku zakłócenia normalnej równowagi prądowej, dostarcza przekaźnikom zabezpieczeniowym cennych informacji umożliwiających identyfikację nieprawidłowych warunków pracy. Konstrukcja z dzielonym rdzeniem dodatkowo poprawia elastyczność instalacji, szczególnie w projektach modernizacyjnych i konserwacyjnych.
W przypadku projektów wymagających niezawodnego wykrywania prądu różnicowego Anqiang Power oferuje rozwiązania serii LXK z wieloma rozmiarami apertur, odlewaniem próżniowym z żywicy epoksydowej, rdzeniami ze stali krzemowej walcowanej na zimno i uzwojeniami z miedzi beztlenowej. Jeśli wybierasz odpowiedni transformator do sieci dystrybucyjnej, zestawu rozdzielnic lub systemu zabezpieczeń,skontaktuj się z namiaby omówić Twoje wymagania techniczne i znaleźć odpowiednie rozwiązanie przekładnika prądowego o zerowej składowej dla Twojej aplikacji.
