W jaki sposób wewnętrzny wyłącznik automatyczny 17,5 kV zapewnia niezawodną dystrybucję mocy?

Streszczenie artykułu

TheWyłącznik wewnętrzny 17,5 kV stacjonarnyto krytyczne urządzenie przełączające średniego napięcia zaprojektowane w celu zapewnienia bezpiecznej, stabilnej i wydajnej dystrybucji energii w środowiskach przemysłowych, komercyjnych i użyteczności publicznej. W tym artykule omówiono jego strukturę, zasady działania, zalety techniczne, uwagi dotyczące instalacji i wymagania konserwacyjne. Rozwiązuje także typowe problemy klientów, takie jak niezawodność, wydajność przerywania łuku, zagrożenia bezpieczeństwa i optymalizacja kosztów cyklu życia. Rozumiejąc te aspekty, operatorzy i inżynierowie mogą podejmować bardziej świadome decyzje przy wyborze sprzętu zabezpieczającego średniego napięcia.

Spis treści

• 1. Wprowadzenie do wyłącznika wewnętrznego 17,5 kV
• 2. Przegląd produktu i podstawowy projekt
• 3. Kluczowe cechy i zalety wydajności
• 4. Scenariusze zastosowań
• 5. Dane techniczne
• 6. Wytyczne dotyczące instalacji
• 7. Najlepsze praktyki w zakresie konserwacji i eksploatacji
• 8. Typ stały a rozwiązania alternatywne
• 9. Często zadawane pytania

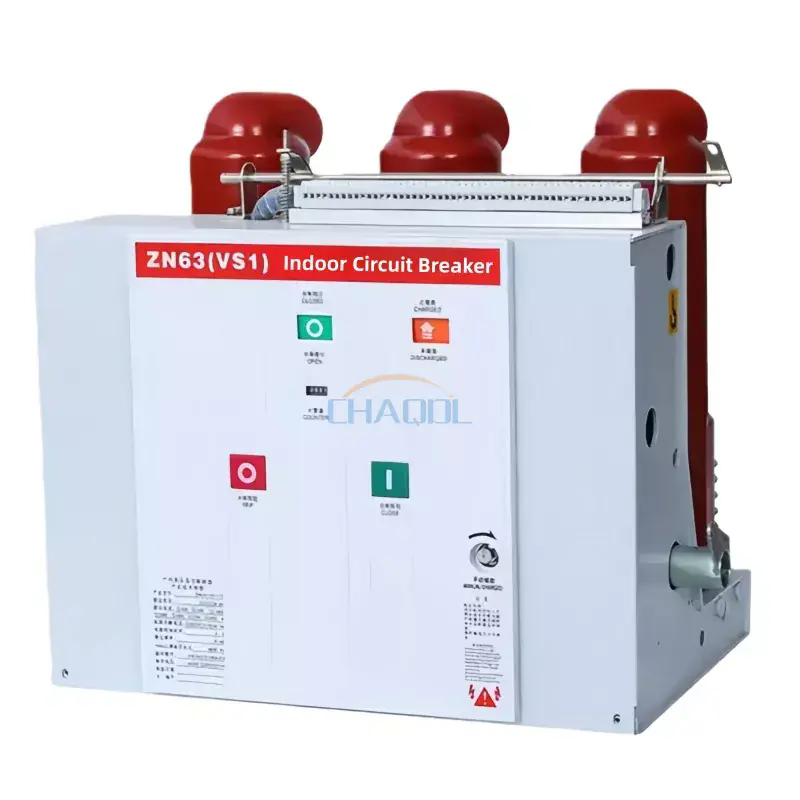

1. Wprowadzenie do wyłącznika wewnętrznego 17,5 kV

TheWyłącznik wewnętrzny 17,5 kV stacjonarnyzostał zaprojektowany dla systemów zasilania średniego napięcia, gdzie wymagane są stabilne przerwy i niezawodna izolacja usterek. Jest szeroko stosowany w podstacjach wewnętrznych, przemysłowych sieciach dystrybucyjnych i systemach infrastruktury energetycznej, gdzie ograniczenia przestrzenne i bezpieczeństwo operacyjne mają kluczowe znaczenie.

W przeciwieństwie do urządzeń zabezpieczających niskiego napięcia, wyłącznik ten został specjalnie zaprojektowany do obsługi prądów zwarciowych o wysokiej energii, przy jednoczesnym zachowaniu integralności izolacji i spójności operacyjnej. Jego stała konstrukcja montażowa zapewnia stabilność mechaniczną i mniejszą złożoność konserwacji w porównaniu z konstrukcjami wysuwnymi.

2. Przegląd produktu i podstawowy projekt

Ten wyłącznik łączy w sobie technologię przerywania próżni ze stałą konfiguracją montażu. Przerywacz próżniowy zapewnia szybkie wygaszanie łuku, a nieruchoma konstrukcja zapewnia wysoką wytrzymałość mechaniczną i minimalną liczbę ruchomych powierzchni międzyfazowych.

Podstawowe elementy konstrukcyjne obejmują:

• Komora przerywacza próżni
• Mechanizm napędowy (napędzany sprężyną lub silnikiem)
• Izolacyjny system nośny
• Ścieżka przewodząca prąd
• Interfejs ochrony i sterowania

W projekcie priorytetem jest zwartość i niezawodność, dzięki czemu nadaje się do zamkniętych pomieszczeń rozdzielczych.

3. Kluczowe cechy i zalety wydajności

Niezawodność działania wyłącznika instalacyjnego o napięciu stałym 17,5 kV wynika z jego precyzji konstrukcyjnej i zoptymalizowanej struktury izolacji.

• Wysoka zdolność przerywania:Skutecznie radzi sobie z prądami zwarciowymi przy minimalnej energii łuku.
• Wygaszanie łuku próżniowego:Eliminuje zjonizowany gaz, zapewniając szybki odzysk dielektryka.
• Kompaktowy rozmiar:Idealny do podstacji wewnętrznych o ograniczonej przestrzeni.
• Niskie wymagania konserwacyjne:Instalacja na stałe redukuje punkty zużycia mechanicznego.
• Długa żywotność elektryczna:Przerywacze próżniowe obsługują powtarzalne operacje przełączania.
• Zwiększone bezpieczeństwo:Całkowicie zamknięta komora łukowa zmniejsza ryzyko narażenia operatora.

Charakterystyki te bezpośrednio odnoszą się do typowych problemów operacyjnych, takich jak niestabilność łuku, częste przestoje konserwacyjne i ograniczenia przestrzenne w nowoczesnych systemach dystrybucji energii.

4. Scenariusze zastosowań

Wyłącznik wewnętrzny 17,5 kV stacjonarny jest szeroko stosowany w wielu gałęziach przemysłu ze względu na jego możliwości adaptacji i niezawodność.

• Przemysłowe zakłady produkcyjne
• Pomieszczenia dystrybucji energii w budynku komercyjnym
• Podstacje miejskie i infrastruktura sieciowa
• Systemy integracji energii odnawialnej
• Sieci elektryfikacji kolei i transportu

W każdym scenariuszu wyłącznik zapewnia stabilną kontrolę obciążenia, izolację uszkodzeń i ochronę systemu w dynamicznych warunkach elektrycznych.

5. Dane techniczne

Parametry te pokazują zdolność wyłącznika do pracy pod dużym obciążeniem elektrycznym przy jednoczesnym zachowaniu długoterminowej integralności mechanicznej.

6. Wytyczne dotyczące instalacji

Aby zapewnić długoterminową niezawodność i zminimalizować ryzyko operacyjne, niezbędna jest prawidłowa instalacja. Ogólnie zalecane są następujące kroki:

1. Przed montażem sprawdzić rezystancję izolacji.
2. Zapewnić prawidłowe uziemienie obudowy rozdzielnicy.
3. Sprawdź wyrównanie połączeń szyn zbiorczych, aby uniknąć naprężeń mechanicznych.
4. Potwierdź specyfikacje momentu obrotowego dla wszystkich połączeń elektrycznych.
5. Po instalacji należy przeprowadzić testy izolacji i działania.

Nieprawidłowa instalacja może prowadzić do przegrzania, uszkodzenia dielektryka lub zmniejszenia wydajności przełączania.

7. Najlepsze praktyki w zakresie konserwacji i eksploatacji

Chociaż konstrukcja typu stałego zmniejsza wymagania konserwacyjne, dla bezpiecznej pracy nadal konieczne są okresowe kontrole.

• Regularna kontrola wzrokowa elementów izolacji
• Monitorowanie zużycia styków i stanu termicznego
• Testowanie funkcjonalne mechanizmów wyzwalających
• Kontrola kurzu i wilgoci w pomieszczeniach zamkniętych

Konserwacja zapobiegawcza zapewnia stabilną wydajność i ogranicza nieoczekiwane przestoje w systemach infrastruktury krytycznej.

8. Typ stały a rozwiązania alternatywne

Wyłączniki stacjonarne są preferowane w zastosowaniach, w których stabilność, kompaktowa konstrukcja i efektywność kosztowa są priorytetem w stosunku do elastyczności modułowej.

9. Często zadawane pytania

P1: Co sprawia, że ​​wyłącznik stacjonarny 17,5 KV nadaje się do użytku w pomieszczeniach zamkniętych?
Został zaprojektowany z kompaktowymi systemami izolacyjnymi i technologią przerywania próżni, dzięki czemu jest bezpieczny i wydajny w zamkniętych środowiskach.

P2: Jak często należy przeprowadzać konserwację?
Zwykle raz lub dwa razy w roku, w zależności od warunków pracy i cykli obciążenia.

P3: Jaka jest główna zaleta przerywania próżni?
Zapewnia szybkie wygaszenie łuku i ogranicza erozję kontaktową, poprawiając żywotność i niezawodność.

P4: Czy można go stosować w systemach energii odnawialnej?
Tak, jest powszechnie integrowany z podstacjami fotowoltaicznymi i wiatrowymi do dystrybucji średniego napięcia.

P5: Jakie warunki środowiskowe wpływają na wydajność?
Wysoka wilgotność, gromadzenie się kurzu i słaba wentylacja mogą obniżyć skuteczność izolacji i należy to kontrolować.

Wyłącznik instalacyjny stacjonarny 17,5 kV odgrywa kluczową rolę w zapewnieniu stabilnej, bezpiecznej i wydajnej dystrybucji energii w nowoczesnych systemach elektrycznych. Technologia przerywania oparta na próżni, zwarta konstrukcja i długa żywotność sprawiają, że jest to preferowane rozwiązanie do zastosowań wewnętrznych średniego napięcia. Inżynierowie i operatorzy poszukujący niezawodnego działania przy zmniejszonych kosztach konserwacji mogą znacząco skorzystać z tego rozwiązania.

W przypadku wysokiej jakości rozwiązań inżynieryjnych i niestandardowych konfiguracji,Moc Anqiangzapewnia produkty profesjonalnej klasy przeznaczone do wymagających środowisk elektrycznych.skontaktuj się z namiaby dowiedzieć się więcej o specyfikacjach, wsparciu technicznym i dostosowanych rozwiązaniach dystrybucyjnych.
