Podstawowe bezpieczeństwo i wydajny sprzęt w dziedzinie dystrybucji energii średniego napięcia

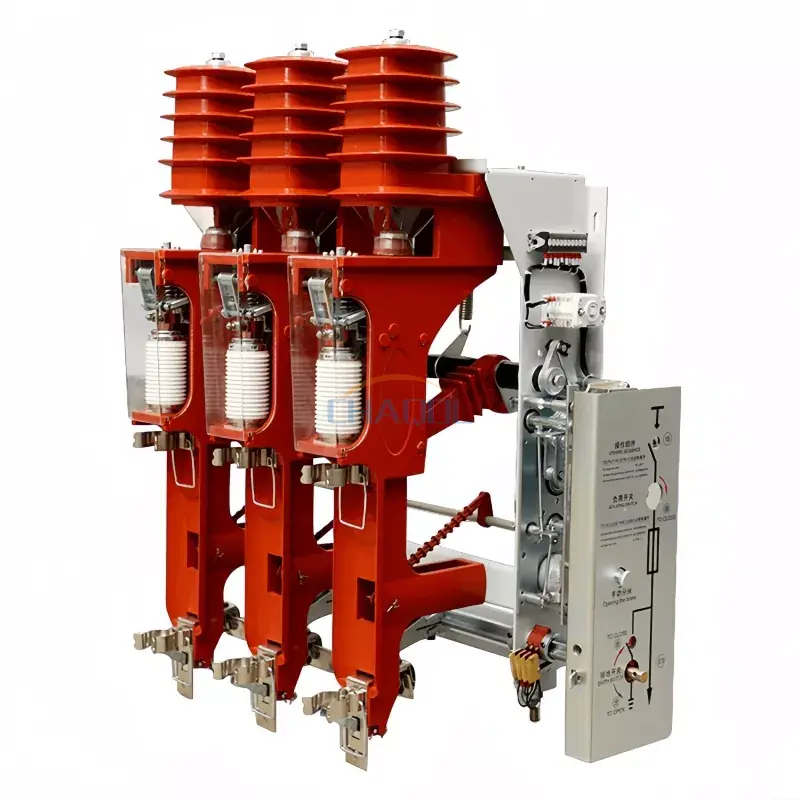

Wewnętrzny wyłącznik obciążenia SF₆ 12kV to trójfazowy wyłącznik obciążenia wysokiego napięcia prądu przemiennego o napięciu znamionowym 12kV, odpowiedni do montażu wewnątrz pomieszczeń. Wykorzystuje gaz SF₆ jako środek izolujący i gaszący łuk. Służy głównie do otwierania i zamykania prądu obciążenia w systemie elektroenergetycznym, a także do zamykania prądu zwarciowego (nie może otworzyć prądu zwarciowego i należy go połączyć z bezpiecznikiem, aby uzyskać ochronę przed zwarciem). Jednocześnie może osiągnąć funkcje izolacji i uziemienia linii, zapewniając ochronę bezpieczeństwa podczas konserwacji sprzętu dystrybucyjnego.

Podstawowa zasada działania tegoprzełącznikopiera się na doskonałych właściwościach gazu SF₆: Gaz SF₆ ma wyjątkowo dużą wytrzymałość izolacyjną, ponad 2,5 razy większą niż powietrze. W szczelnej komorze gazowej może skutecznie odizolować części pod napięciem od obudowy, zapobiegając wypadkom związanym z wyciekami. Podczas procesu gaszenia łuku, gdy wyłącznik jest otwarty, styki ruchome i statyczne oddzielają się, tworząc łuk. Gaz SF₆ jest podgrzewany przez łuk i ulega jonizacji, pochłaniając dużą ilość energii łuku. Jednocześnie konwekcja gazu i efekty chłodzenia wykorzystywane są do szybkiego wygaszenia łuku, unikając spalenia styków lub wywołania awarii sprzętu. W większości produktów zastosowano metodę gaszenia łuku stałym polem magnetycznym. Podczas otwierania wyłącznika łuk obraca się i wydłuża w polu elektromagnetycznym generowanym przez magnes trwały, co dodatkowo poprawia skuteczność gaszenia łuku, zapewniając niskie przepięcie robocze, stabilną wydajność otwierania, a nawet osiągając doskonałą wydajność otwierania prądu znamionowego przy zerowym ciśnieniu.

Sprzęt zwykle integruje trzy funkcje „zamykania, przerywania i uziemiania”. Dzięki blokadom mechanicznym kolejność operacji jest ściśle regulowana, aby zapewnić, że „urządzenia nie można zamknąć bez uziemienia, a rozłącznika obciążenia nie można zamknąć, gdy uziemnik nie jest odłączony”. Pozwala to zasadniczo uniknąć potencjalnych zagrożeń bezpieczeństwa spowodowanych nieprawidłowymi operacjami i zapewnia bezpieczeństwo personelu i obsługi sprzętu.
