TheTransformator suchy ze stopu amorficznego 10KV(SBH15-H-(30-2500)/10) został zaprojektowany z konstrukcją izolacyjną niezanurzoną w oleju, zapewniającą bezpieczniejszą pracę, zmniejszone ryzyko pożaru i lepszą ochronę środowiska. Wykorzystuje zaawansowaną technologię rdzenia ze stopu amorficznego, która znacznie zmniejsza straty bez obciążenia i poprawia ogólną efektywność energetyczną w nowoczesnych systemach dystrybucji energii.
W porównaniu z konwencjonalnymi jednostkami zanurzonymi w oleju,Transformator suchy ze stopu amorficznego 10KVzapewnia stabilną wydajność w wymagających środowiskach, takich jak budynki komercyjne, zakłady przemysłowe, systemy energii odnawialnej i miejskie sieci energetyczne, gdzie bezpieczeństwo i niskie koszty utrzymania mają kluczowe znaczenie.
Projekt konstrukcyjny tegoTransformator suchy ze stopu amorficznego 10KVumożliwia efektywne odprowadzanie ciepła i stabilną wydajność magnetyczną, zapewniając długą żywotność i obniżone koszty operacyjne w miarę upływu czasu.
|

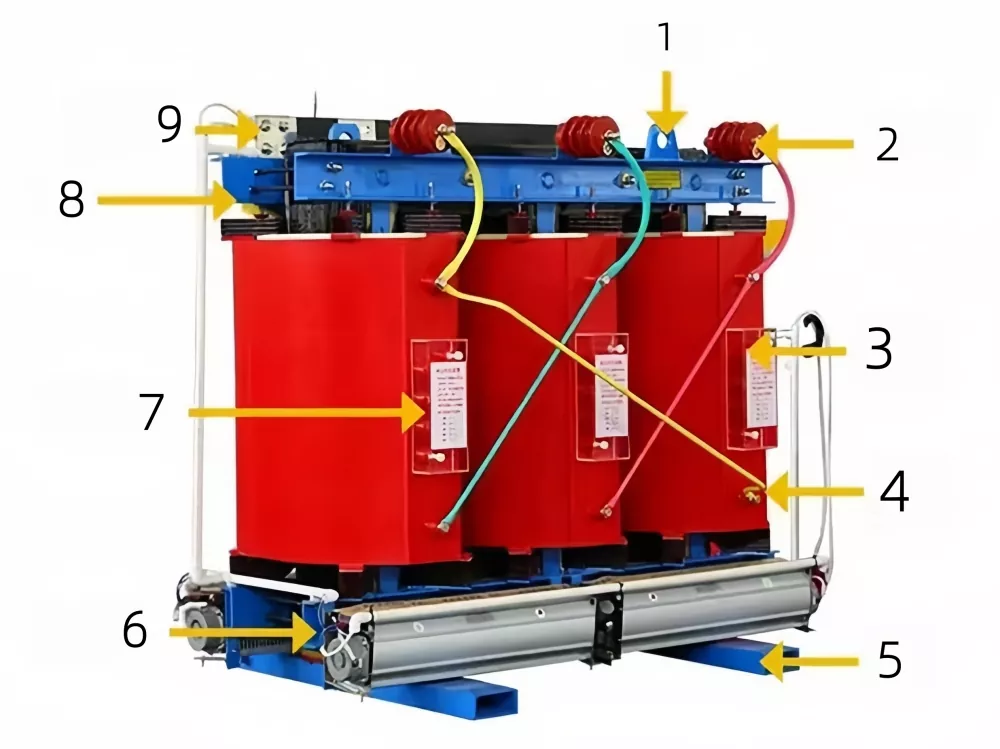

Numer seryjny |
Nazwa |
|
1 |
Pierścienie (gimnastyka) |
|
2 |
Zacisk wysokiego napięcia |
|
3 |
Złącze kranowe wysokiego napięcia |
|
4 |
Korbowód wysokiego napięcia |
|
5 |
Opierać |
|
6 |
Śruba uziemiająca |
|
7 |
Złącze wysokiego napięcia |
|
8 |
Części mocujące |
|
9 |
Wyjściowa szyna miedziana niskiego napięcia |
WykonanieTransformator suchy ze stopu amorficznego 10KVjest zoptymalizowany pod kątem niskich strat i wysokowydajnych systemów dystrybucji. Poniższa tabela przedstawia główne specyfikacje elektryczne i mechaniczne dla różnych zakresów wydajności.
|
Moc znamionowa (kVA) |
Napięcie znamionowe (kV) |
Prąd bez obciążenia (%) |
Strata (W) |
Napięcie impedancyjne (%) |
Wymiary (mm) Długość * Szerokość * Wysokość |
||
|
Wysokie ciśnienie |
Niskie ciśnienie |
Brak obciążenia |
Obciążenie |
Obciążenie |
|||
|
30 |
20±2*2,5
|
0.4 |
1.7 |
40 |
600 |
5.5 |
1000*780*1060 |
|
50 |
1.3 |
55 |
960 |
1030*850*1110 |
|||
|
80 |
1.0 |
75 |
1375 |
1060*900*1115 |
|||
|
100 |
1.0 |
90 |
1650 |
1110*910*1170 |
|||
|
160 |
0.7 |
120 |
2420 |
1220*910*1235 |
|||
|
200 |
0.7 |
145 |
2860 |
1290*920*1275 |
|||
|
250 |
0.7 |
165 |
3355 |
1360*920*1310 |
|||
|
315 |
0.5 |
200 |
4015 |
1380*860*1415 |
|||
|
400 |
0.5 |
240 |
4730 |
1510*900*1490 |
|||
|
500 |
0.5 |
290 |
5665 |
1640*900*1545 |
|||
|
630 |
0.3 |
370 |
6820 |
6 |
1740*1120*1550 |
||
|
800 |
0.3 |
450 |
8250 |
2070*1230*1595 |
|||
|
1000 |
0.3 |
530 |
11330 |
2260*1350*1635 |
|||
|
1250 |
0.2 |
620 |
13200 |
2360*1350*1695 |
|||
|
1600 |
0.2 |
750 |
15950 |
2530*1390*1775 |
|||
|
2000 |
0.2 |
900 |
19410 |
2750*1450*1900 |
|||
|
2500 |
0.2 |
1080 |
22220 |
2900*1510*2000 |
|||
TenTransformator suchy ze stopu amorficznego 10KVjest szeroko stosowany w przemysłowej dystrybucji energii, systemach metra, kompleksach handlowych, szpitalach, centrach danych i podstacjach energii odnawialnej. Jego sucha struktura sprawia, że szczególnie nadaje się do środowisk wymagających wysokich standardów bezpieczeństwa pożarowego i ciągłej niezawodności pracy.
Dzięki zoptymalizowanemu materiałowi rdzenia i zaawansowanej konstrukcji chłodzenia,Transformator suchy ze stopu amorficznego 10KVznacznie zmniejsza straty energii przy jednoczesnym utrzymaniu stabilnego napięcia wyjściowego. Jest to długoterminowe, opłacalne rozwiązanie dla projektów skupiających się na efektywności energetycznej i zrównoważonej infrastrukturze energetycznej.
PorównującTransformator suchy ze stopu amorficznego 10KVw przypadku standardowych alternatyw rynkowych kilka kluczowych różnic staje się wyraźnych w zakresie wydajności, trwałości i kosztów cyklu życia.
|
Element porównawczy |
Nasz transformator suchy ze stopu amorficznego |
Tradycyjny suchy transformator ze stali krzemowej |
Transformator zanurzony w oleju (typ wspólnego rynku) |
|
Materiał rdzenia |
Rdzeń ze stopu amorficznego o niskiej stratności |
Rdzeń ze stali krzemowej |
Rdzeń ze stali krzemowej |
|
Strata energii |
Bardzo niskie straty bez obciążenia |
Średnia strata |
Większa strata |
|
Bezpieczeństwo |
Nie zawiera oleju, konstrukcja ognioodporna |
Typ suchy, umiarkowane bezpieczeństwo |
Wyciek oleju i ryzyko pożaru |
|
Konserwacja |
Niskie koszty utrzymania |
Średnia konserwacja |
Wysoka konserwacja |
|
Długość życia |
Długa żywotność |
Średni |
Średni |
P1: Co sprawia, że transformator ze stopu amorficznego jest bardziej wydajny?
Odp.: Amorficzna struktura rdzenia znacznie zmniejsza straty histerezy, co skutkuje niższym zużyciem energii bez obciążenia w porównaniu z konwencjonalnymi rdzeniami transformatorów.
P2: Czy ten transformator nadaje się do instalacji wewnętrznej?
Odp.: Tak, konstrukcja typu suchego jest specjalnie przeznaczona do środowisk wewnętrznych, takich jak podstacje, budynki komercyjne i obiekty przemysłowe.
P3: Jak często transformator wymaga konserwacji?
Odp.: Wymagania konserwacyjne są minimalne ze względu na brak oleju izolacyjnego i stabilną strukturę systemu suchej izolacji.
P4: Jaka jest główna zaleta w porównaniu z transformatorami zanurzonymi w oleju?
Odp.: Eliminuje ryzyko pożaru i wycieków, zapewniając jednocześnie lepszą kompatybilność środowiskową i łatwiejszą instalację.
P5: Czy poradzi sobie z warunkami przeciążenia?
Odp.: Tak, urządzenie obsługuje wymuszone chłodzenie powietrzem, umożliwiając tymczasowe działanie w trybie przeciążenia do 50%, w zależności od konfiguracji.
