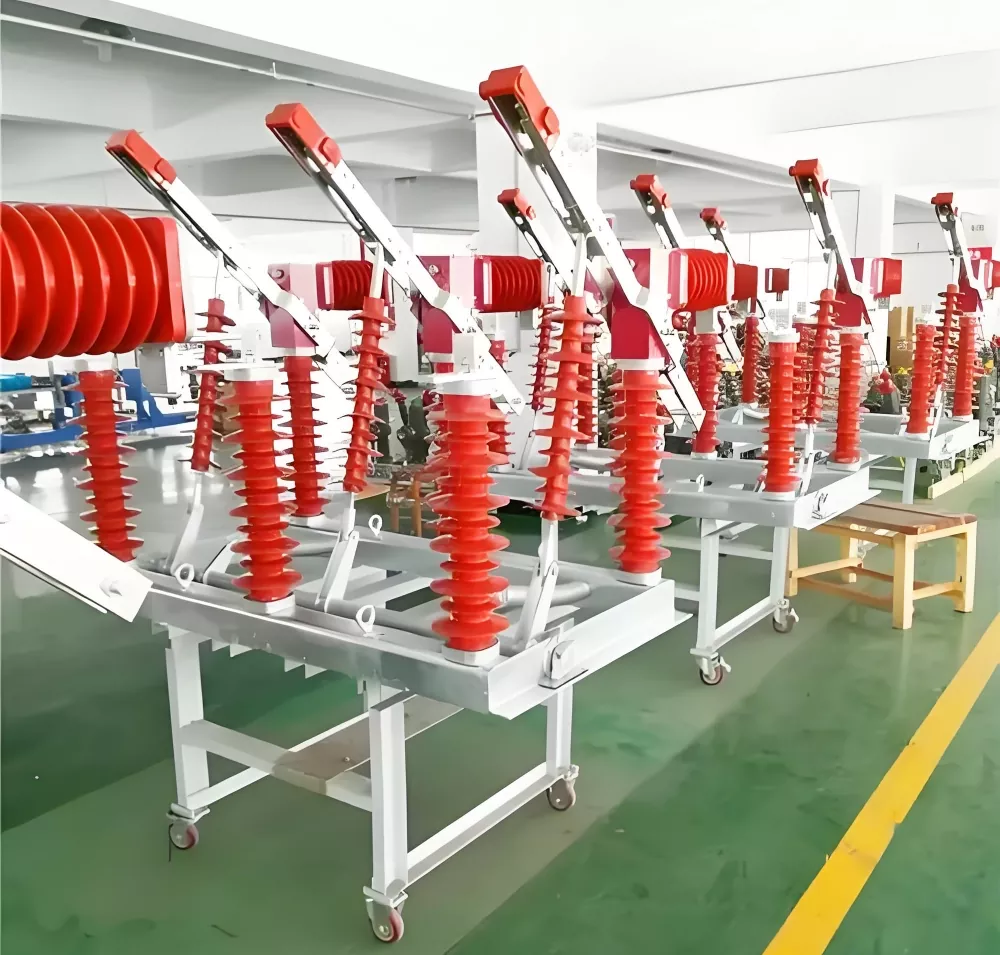

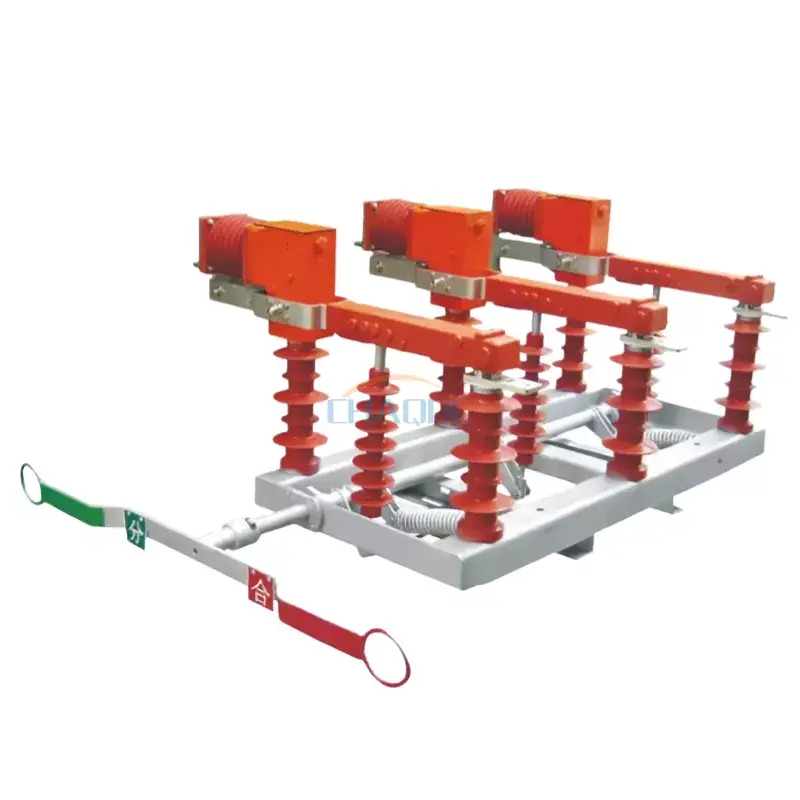

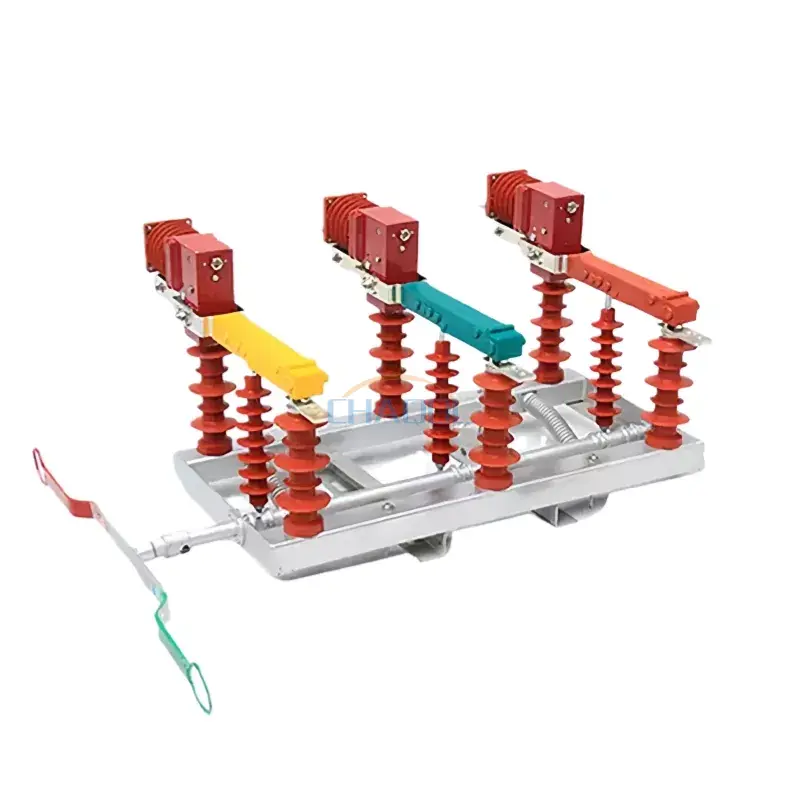

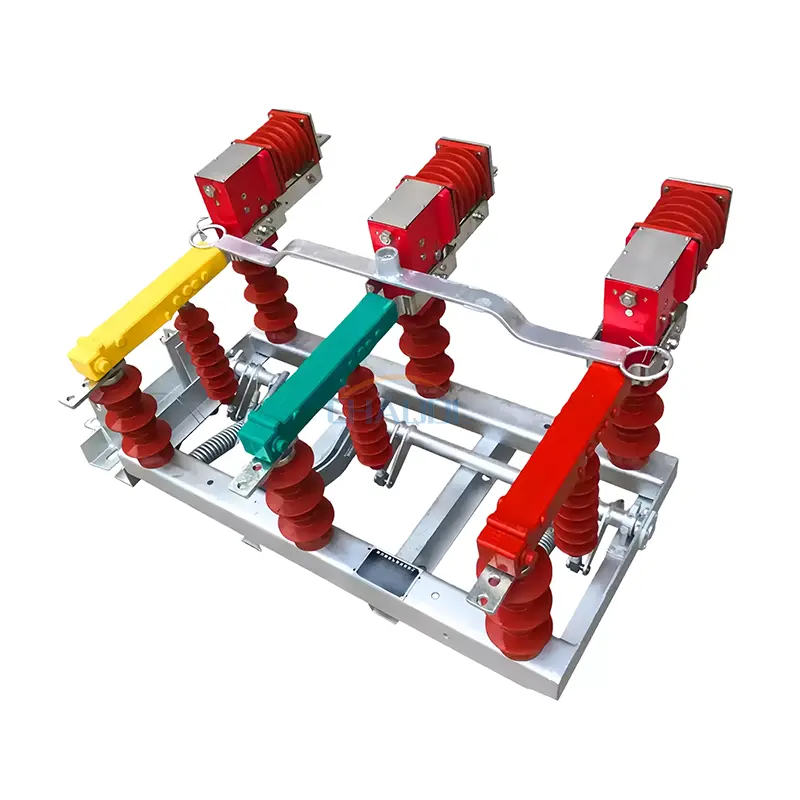

Ten zewnętrzny przełącznik obciążenia wysokiego napięcia został zaprojektowany z myślą o niezawodnym przełączaniu i ochronie w sieciach dystrybucyjnych średniego napięcia. Zaprojektowany z próżniową strukturą gaszenia łuku w połączeniu z mechanicznym systemem izolującym, zapewnia stabilną wydajność przerw w warunkach obciążenia i usterek. Jest szeroko stosowany w systemach dystrybucji energii dla przedsiębiorstw użyteczności publicznej, zakładów przemysłowych, obiektów górniczych i infrastruktury chemicznej, gdzie bezpieczeństwo i ciągłość działania mają kluczowe znaczenie.
Produkt ma modułową konstrukcję, która upraszcza instalację w konfiguracjach montowanych na słupach lub podstacjach. Uszczelniony system izolacji zwiększa zdolność adaptacji do środowiska, umożliwiając stabilną pracę w warunkach wilgoci, kurzu i wahań temperatury. W praktycznych zastosowaniach inżynieryjnych zewnętrzny wyłącznik obciążenia wysokiego napięcia jest często używany jako kluczowe urządzenie przełączające w jednostkach głównych pierścieniowych i systemach automatyki dystrybucyjnej.
|
Nazwa projektu |
Wartość parametru |
|
|
Napięcie znamionowe |
12KV |
|
|
Częstotliwość znamionowa |
50 Hz |
|
|
Prąd znamionowy |
630A |
|
|
Znamionowy prąd wyłączający obciążenie czynne |
630A |
|
|
Znamionowy prąd wyłączalny w pętli zamkniętej |
630A |
|
|
5% znamionowego prądu wyłączającego obciążenie czynne |
31,5A |
|
|
Znamionowy prąd ładowania i wyłączania kabla |
10A |
|
|
Znamionowa zdolność wyłączania transformatora bez obciążenia |
1600 kVA |
|
|
Znamionowy prąd wyłączalny baterii kondensatorów |
100A |
|
|
Napięcie wytrzymywane przy częstotliwości sieciowej przez 1 minutę |
42/48KV |
|
|
Napięcie wytrzymywane udaru piorunowego |
75/85KV |
|
|
Znamionowy krótkotrwały prąd wytrzymywany (stabilność termiczna) |
20KA |
|
|
Znamionowy czas zwarcia |
4S |
|
|
Znamionowy prąd szczytowy wytrzymywany (stabilność dynamiczna) |
50KA |
|
|
Znamionowy prąd załączeniowy zwarcia |
50KA |
|
|
Żywotność mechaniczna |
10000 次 |
|
|
Dopuszczalna grubość zużycia styków gaszących łuk próżniowy |
1mm |
|
|
Ręczny moment obrotowy |
≤200Nm |
|
|

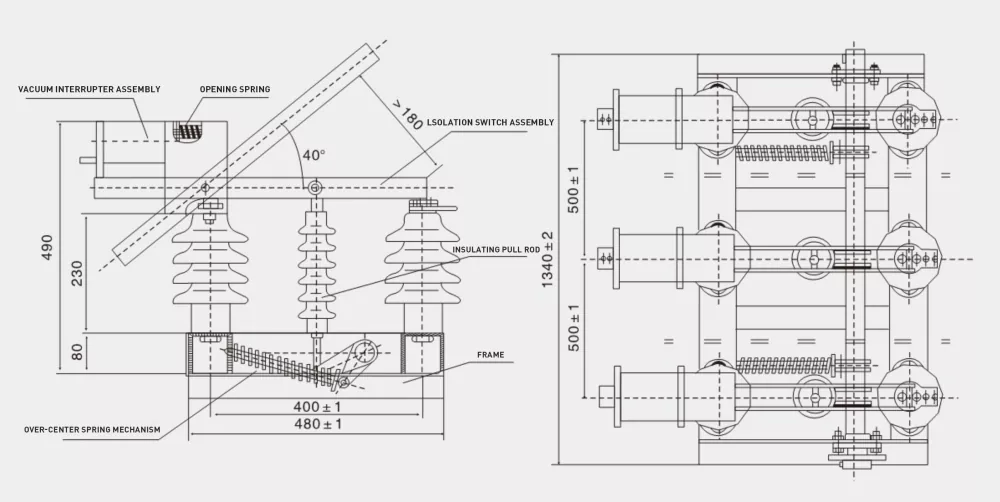

Montaż i regulacja przerywacza próżni |
Szczelina kontaktowa |
5±1mm |
|
Średnia prędkość przełączania |
1,1 ± 0,2 m/s |
|
|
Wyłączenie trójfazowe nie jest jednoczesne |
＜5ms |
|
|
Przełączanie trójfazowe nie jest zsynchronizowane |
＜2ms |
|
|
Odległość do ziemi |
> 200 mm |
|
|
Rezystancja obwodu głównego |
≤150μΩ |
|

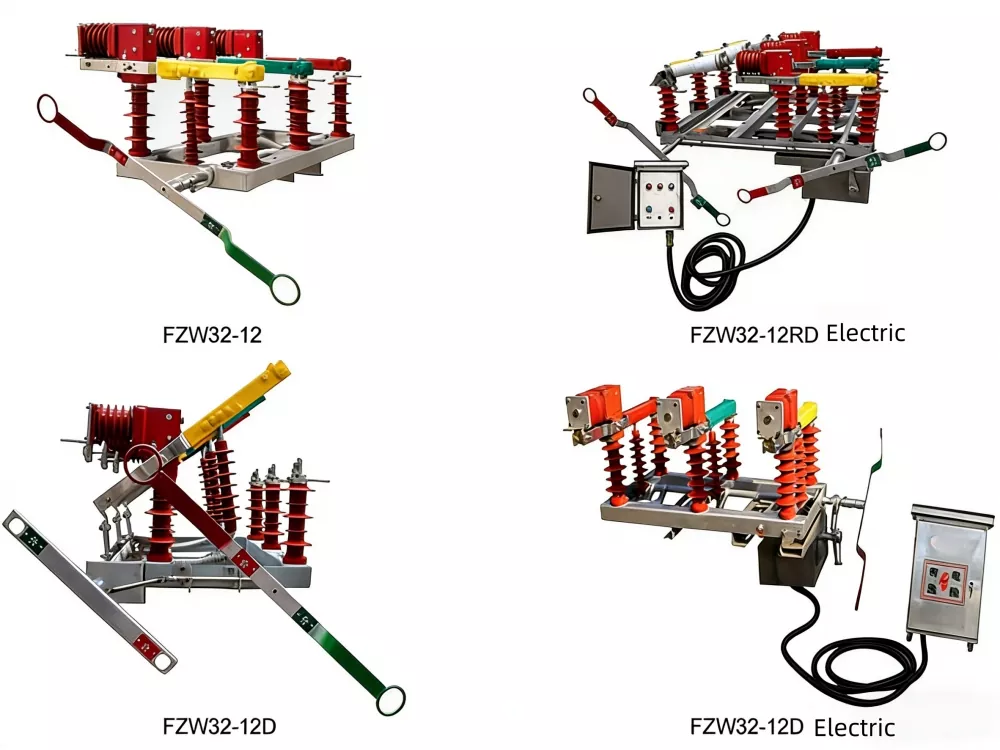

W systemach automatyki dystrybucyjnej zewnętrzny wyłącznik obciążenia wysokiego napięcia jest zwykle instalowany na liniach montowanych na słupach lub kompaktowych podstacjach, aby umożliwić przełączanie sekcyjne i izolowanie usterek. Obsługuje obsługę ręczną i napędzaną silnikiem, dzięki czemu nadaje się zarówno do tradycyjnych sieci, jak i do modernizacji inteligentnych sieci.
Z punktu widzenia konserwacji ma szczelną konstrukcję i odporne na zużycie styki, co zmniejsza potrzebę częstego serwisowania i poprawia efektywność kosztową cyklu życia w długotrwałej pracy.
P1: Gdzie powszechnie stosuje się zewnętrzny przełącznik obciążenia wysokiego napięcia?
Odp.: Jest szeroko stosowany w systemach dystrybucyjnych 10 kV–12 kV, w tym w zakładach przemysłowych, kopalniach, podstacjach i modernizacjach wiejskich sieci energetycznych do przełączania obciążenia i izolowania usterek.
P2: Czy może obsługiwać zdalną obsługę?
Odpowiedź: Tak, można go wyposażyć w siłownik elektryczny i moduł zdalnego sterowania w celu integracji z zautomatyzowanymi sieciami dystrybucyjnymi.
P3: Jaka konserwacja jest wymagana dla tego sprzętu?
Odp.: Ze względu na szczelną konstrukcję z funkcją gaszenia łuku próżniowego, rutynowa konserwacja jest minimalna i obejmuje głównie okresową kontrolę zacisków i stanu mechanizmu operacyjnego.
