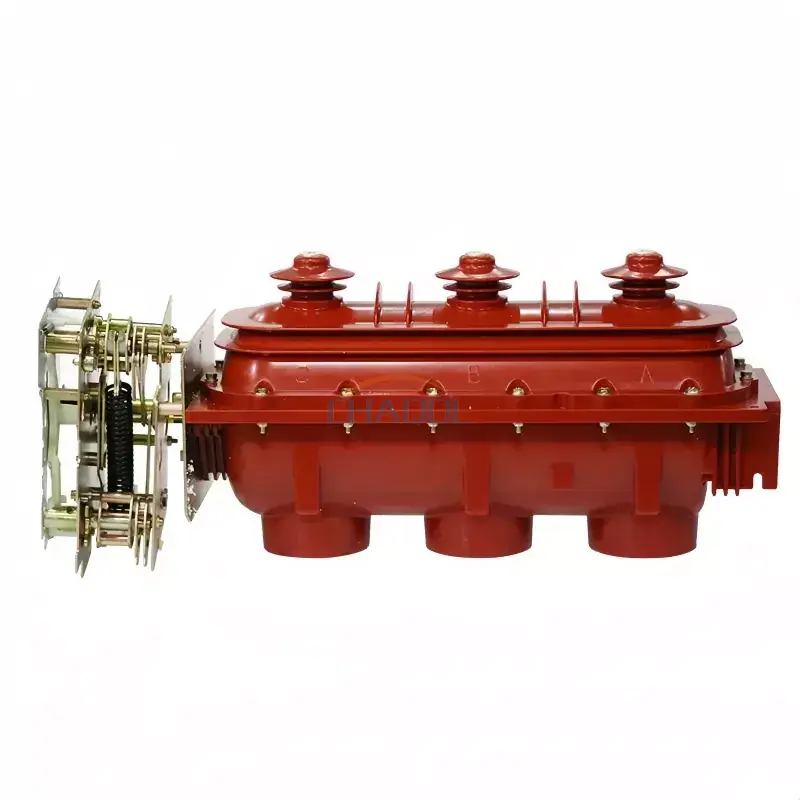

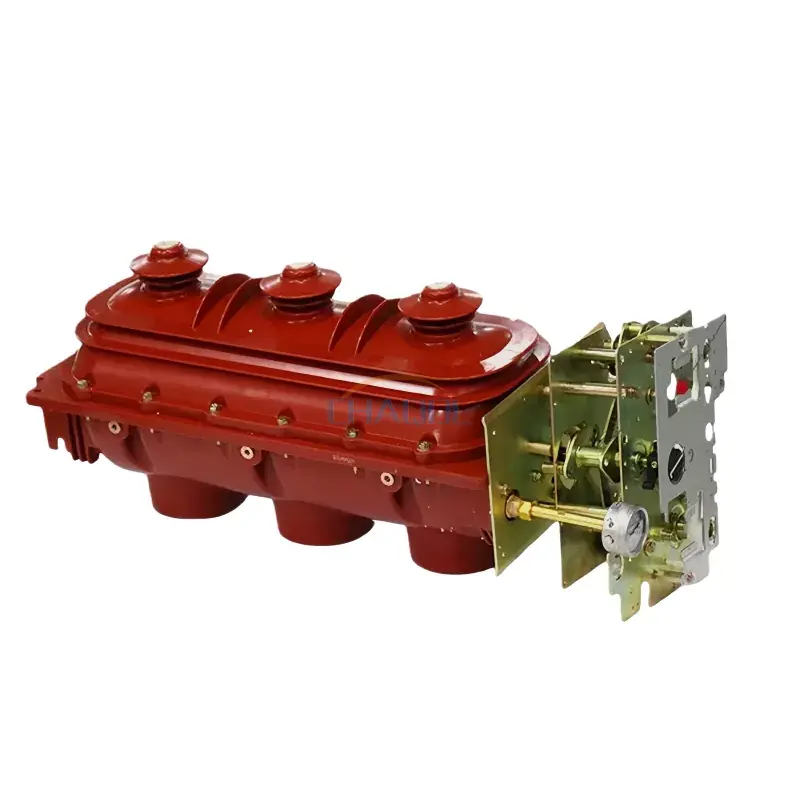

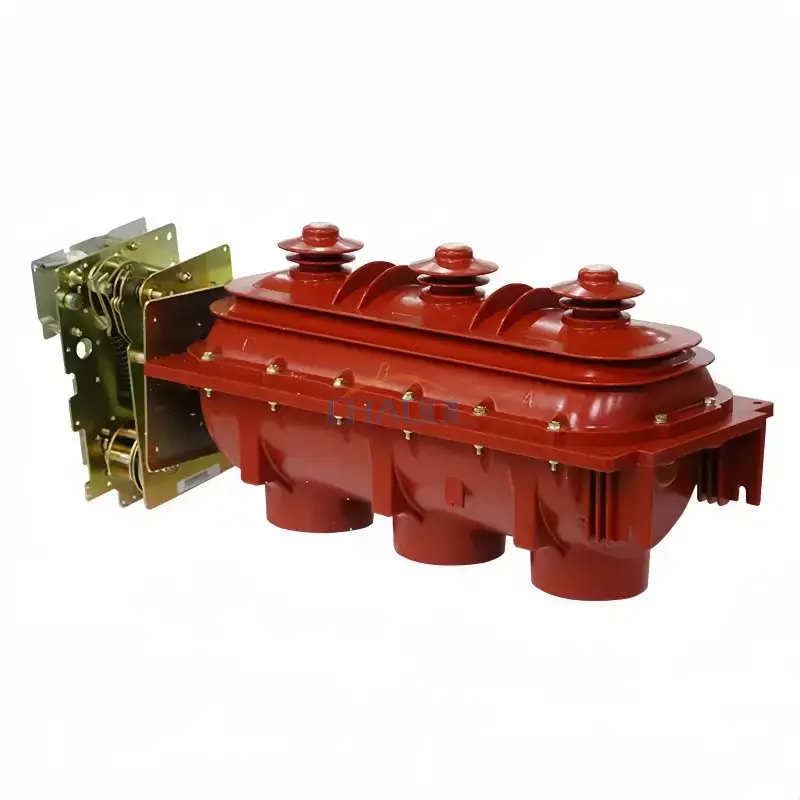

Wewnętrzny rozłącznik obciążenia SF6 12 kV (model FLN36-12D) to urządzenie przełączające średniego napięcia przeznaczone do kompaktowych wewnętrznych systemów dystrybucji energii. Łączy w sobie funkcje przełączania obciążenia i uziemienia w szczelnej komorze z izolacją gazową SF6, zapewniając stabilną wydajność dielektryczną i niezawodne wygaszanie łuku w częstych warunkach pracy.
Jest powszechnie stosowany w jednostkach głównych pierścieniowych (RMU), rozdzielnicach w obudowie metalowej, rozdzielnicach w izolacji gazowej (GIS) i prefabrykowanych podstacjach. Odgrywa kluczową rolę w izolowaniu uszkodzonych odcinków, zapewnianiu bezpiecznej konserwacji i poprawie ogólnej niezawodności sieci dystrybucyjnej.
Wyprodukowany dla systemów dystrybucyjnych klasy 12 kV, przełącznik ten przyjmuje strukturę trójpozycyjną („zamknięty – otwarty – uziemienie”), umożliwiając bezpieczną i widoczną izolację. Uszczelniona konstrukcja zbiornika SF6 zmniejsza wpływ środowiska i zapewnia długoterminową stabilność izolacji nawet w pomieszczeniach o dużej wilgotności lub zapyleniu.
W praktycznych zastosowaniachWewnętrzny wyłącznik obciążenia SF6 12 kVjest szeroko stosowany w podstacjach przemysłowych, rozdzielniach mediów i kompaktowych panelach elektrycznych, gdzie optymalizacja przestrzeni i bezpieczeństwo operacyjne są krytycznymi wymaganiami.
Jedną z głównych zaletWewnętrzny wyłącznik obciążenia SF6 12 kVto w pełni uszczelniona konstrukcja z izolacją gazową, która minimalizuje ryzyko utleniania i zanieczyszczenia elementów przewodzących. To znacznie poprawia żywotność i zmniejsza częstotliwość konserwacji.
System przełączający jest zoptymalizowany pod kątem wysokiej wytrzymałości dielektrycznej, umożliwiając bezpieczne przerywanie prądów obciążenia i koordynację zabezpieczeń przed zwarciem w połączeniu z bezpiecznikami wysokonapięciowymi lub przekaźnikami ochronnymi.
Ponadto oferuje stabilną wydajność mechaniczną ze stałym momentem obrotowym, dzięki czemu nadaje się do wielokrotnego przełączania w środowiskach automatyki dystrybucyjnej.
|
Nazwa projektu |
Wartość parametru |
|
Napięcie znamionowe |
12 kV |
|
Częstotliwość znamionowa |
50 Hz |
|
Prąd znamionowy |
630 A |
|
Znamionowy krótkotrwały prąd wytrzymywany wyłącznika obciążenia |
20/3 KA/S |
|
Znamionowy krótkotrwały prąd wytrzymywany uziemnika |
20/2 KA/S |
|
Napięcie wytrzymywane przy częstotliwości sieciowej przez 1 minutę |
42/48 KV |
|
Napięcie wytrzymywane udaru piorunowego |
75/85 KV |
|
Żywotność mechaniczna |
2000 razy |
|
Nominalne ciśnienie gazu SF6 (nadciśnienie przy 20℃) |
0,04-0,05 MPa |
|
Rezystancja obwodu głównego |
≤80 μΩ |
|
Prędkość otwierania i zamykania |
≥ 2,6 m/s |
|
Synchronizacja przełączania (otwieranie i zamykanie) |
≤ 6 |
|
Szybkość wycieku gazu SF6 |
≤ 0,01 |
|
Model |
Napięcie znamionowe |
Prąd znamionowy bezpiecznika |
Prąd znamionowy elementu bezpiecznikowego |
|
SDLAJ |
12kv |
40A |
6,3/10/16/20/25/31,5/40 |
|
SFLAJ |
12kv |
100A |
50/63/71/80/100 |
|
SKLAJ |
12kv |
125A |
125 |
TheWewnętrzny wyłącznik obciążenia SF6 12 kVjest szeroko stosowany w sieciach dystrybucji wtórnej, przemysłowych systemach elektroenergetycznych i kompaktowych podstacjach. Jest szczególnie odpowiedni do zastosowań wymagających częstych operacji przełączania, wysokiego poziomu bezpieczeństwa izolacji i kompaktowej przestrzeni instalacyjnej.
Typowe zastosowania obejmują główne jednostki pierścieniowe, prefabrykowane podstacje, miejskie centra dystrybucyjne i systemy gromadzenia energii odnawialnej.
P1: Jaka jest główna funkcja?
Odp.: Służy do przełączania prądu obciążenia, izolowania uszkodzonych sekcji i zapewniania bezpiecznej konserwacji w wewnętrznych systemach dystrybucyjnych średniego napięcia 12 kV. Uszczelniona struktura SF6 zapewnia stabilne wygaszanie łuku i długą żywotność.
P2: Gdzie zwykle stosuje się wewnętrzny rozłącznik obciążenia SF6 12 kV?
Odp.: Jest szeroko stosowany w głównych jednostkach pierścieniowych (RMU), rozdzielnicach w izolacji gazowej, prefabrykowanych podstacjach i przemysłowych systemach dystrybucyjnych, gdzie wymagana jest zwarta konstrukcja i wysoka niezawodność.
P3: Jakie są zalety technologii izolacji SF6?
Odp.: Gaz SF6 zapewnia doskonałą wytrzymałość dielektryczną i zdolność gaszenia łuku, co poprawia bezpieczeństwo przełączania, zmniejsza potrzeby konserwacyjne i zwiększa stabilność operacyjną w systemach średniego napięcia.
P4: Czy może współpracować z bezpiecznikami ochronnymi?
Odp.: Tak, często łączy się go z bezpiecznikami wysokiego napięcia, aby zapewnić ochronę przed zwarciem i poprawić koordynację systemu w sieciach dystrybucyjnych.
P5: Czy ten sprzęt nadaje się do częstych operacji przełączania?
Odp.: Tak, jest przeznaczony do częstych zastosowań w przemysłowych i użyteczności publicznej systemach zasilania, zapewniając stabilne parametry mechaniczne i elektryczne w długim okresie użytkowania.
