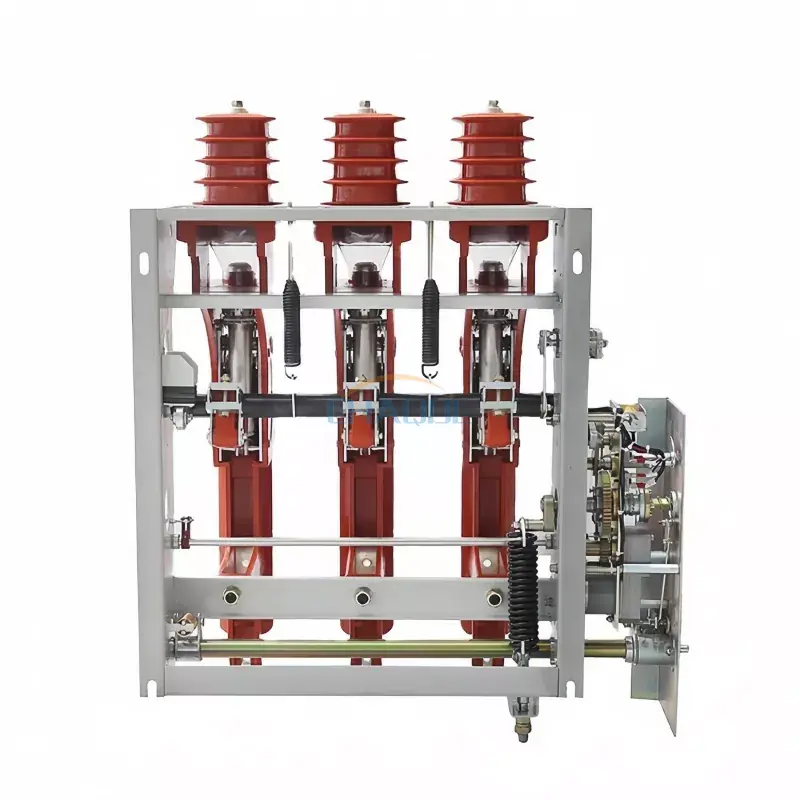

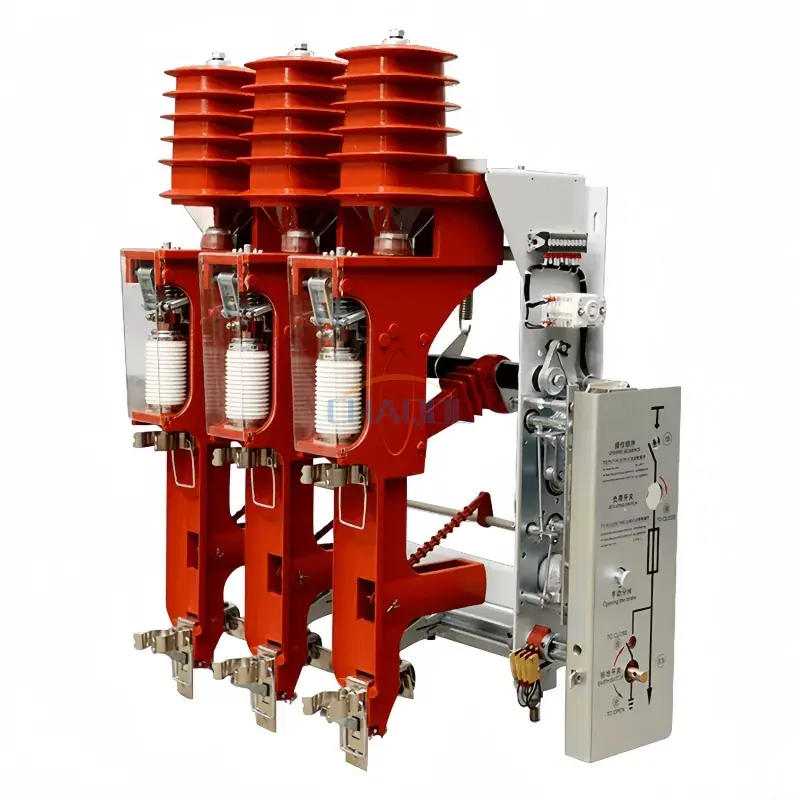

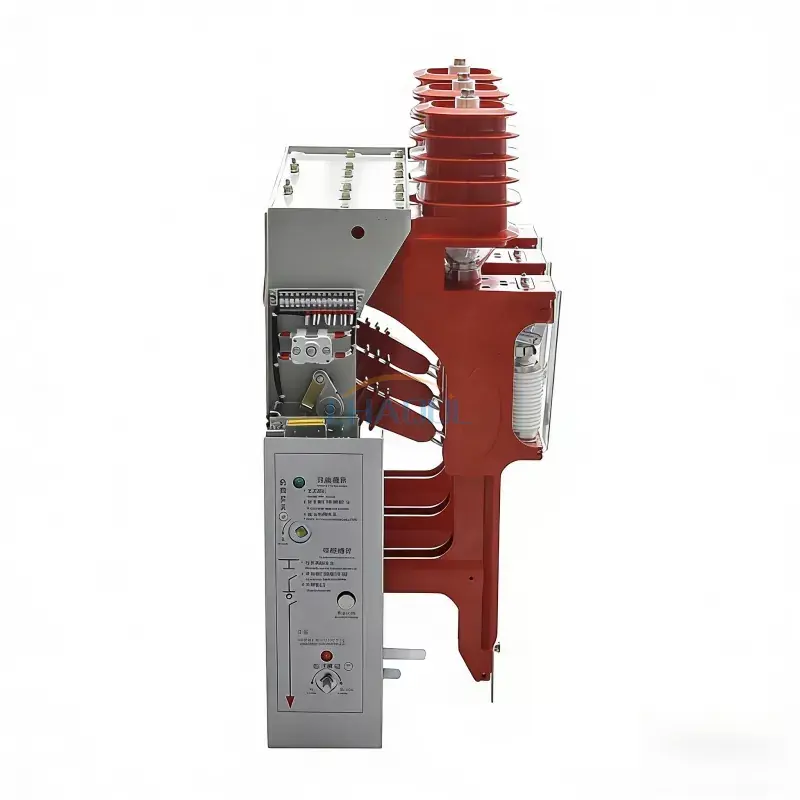

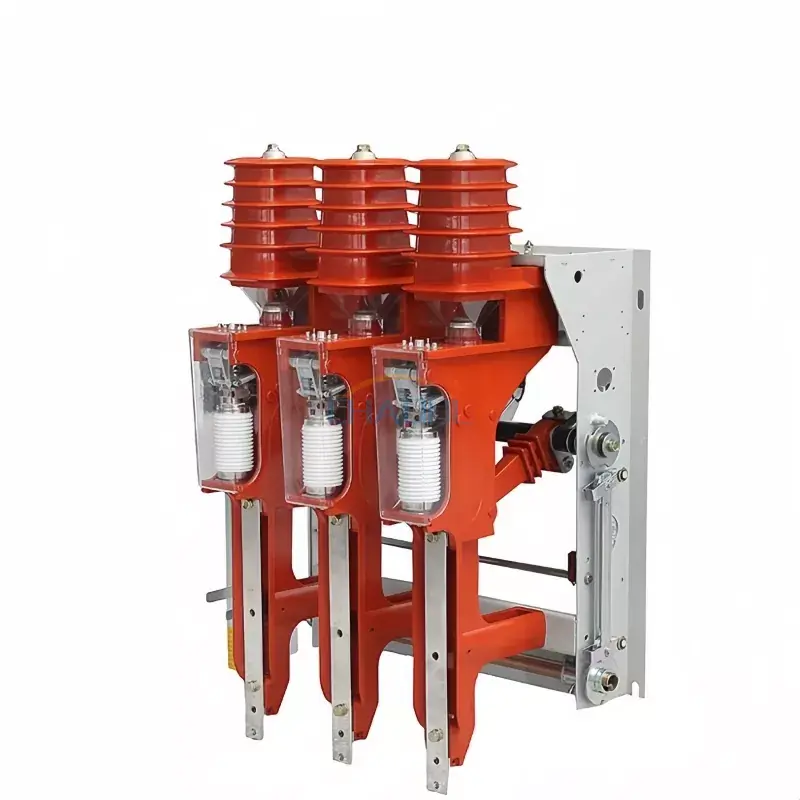

Wewnętrzny przełącznik obciążenia wysokiego napięcia

Model:FZN25-12/FZR25-12D

Anqiang Power to chiński producent wewnętrznych przełączników obciążenia wysokiego napięcia. Nasze przełączniki obciążenia charakteryzują się unikalną konstrukcją przekładni, w której komora gaszenia łuku wytrzymuje tylko wysokie napięcie podczas momentów zamykania i otwierania. Dzięki temu są kompaktowe i lekkie, co pozwala na jednoczesną pracę zarówno styku izolującego, jak i styku gaszącego łuk.

Wyślij zapytanie

Opis produktu

Moc Anqiangprzedstawia serię FZN25 i FZRN25, następną generacjęwewnętrzne przełączniki obciążenia wysokiego napięciadla jednostek głównych pierścieniowych 12 kV, 50 Hz (RMU). Zaprojektowane zstyk izolujący bezpośredniego działania połączony z przerywaczem próżni, te przełączniki zapewniająTworzenie/łamanie obciążenia bez łuku elektrycznegoi solidnyzabezpieczenie zwarciowe(dla FZRN25). Niezależnie od tego, czy obsługujesz podstację użyteczności publicznej, szafę gromadzącą energię wiatrową, czy zakład przemysłowy, nasza seria FZN25/FZRN25 zapewnia niezawodną kontrolę obciążenia i bezpieczeństwo.

FZN25 vs FZRN25: Który model pasuje do Twojego transformatora i aplikacji RMU?

FZN25-12D/T630-20

Przełącznik czystego obciążenia

✓ Prąd znamionowy:630A
✓ Przerwanie zwarcia:Brak (bez bezpiecznika)
✓ Najlepsze dla:Przełączanie pętli kablowych, wyłącznik główny RMU, częste cykle obciążenia
✓ Typowe zastosowanie:Przełączanie transformatora bez obciążenia do 1250 kVA

FZRN25-12D/T125-31,5

Urządzenie z kombinacją bezpieczników

✓ Prąd znamionowy:125A (obciążenie) / 31,5kA (usterka)
✓ Przerwanie zwarcia:31,5kA (bezpiecznik SDLAJ-12)
✓ Najlepsze dla:Zabezpieczenie pierwotne transformatora, izolacja zwarć do 31,5 kA
✓ Prąd transferowy:2000A (płynna koordynacja rozłącznika bezpiecznikowego)

📍 Przewodnik po zastosowaniach i wyborze: Scenariusze z rzeczywistego świata

✅ Scenariusz 1: Jednostka główna pierścieniowa 12 kV (RMU) jako przełącznik zasilania/pętli
UżywaćFZN25jako główny rozłącznik obciążenia. Obsługuje prąd pętli 630A, zamykając i otwierając sieć pierścieniową. Zintegrowany uziemnik zapewnia bezpieczne uziemienie podczas konserwacji.

✅ Scenariusz 2: Zabezpieczenie pola transformatorowego (np. 1000 kVA, 1250 kVA)
WybieraćFZRN25. Bezpiecznik (SDLAJ-12) usuwa zwarcia międzyfazowe i doziemne do 31,5 kA, natomiast próżniowy przełącznik obciążenia obsługuje normalny prąd obciążenia do 125 A. Idealny dlaszafy do gromadzenia energii wiatrowej/słonecznejIpodstacje kompaktowe.

✅ Scenariusz 3: Przełączanie transformatora bez obciążenia (≤1250 kVA)
Zarówno FZN25, jak i FZRN25 mogą wyłączać transformatory bez obciążenia dzięki wysokiemu odzyskowi dielektrycznemu przerywacza próżniowego. Jeśli jednak spodziewasz się częstych usterek zwarciowych, zawsze preferujFZRN25.

📋 Dane techniczne

Nazwa projektu	Wartość parametru
Nazwa projektu	FZN25-12D/T630-20	FZRN25-12D/T125-31,5
Napięcie znamionowe	12 KV
Częstotliwość znamionowa	50 Hz
Znamionowy prąd stabilności dynamicznej	50KA	—
Znamionowy prąd wyłączający obciążenie czynne	630 A	125 A
Znamionowy prąd wyłączalny w pętli zamkniętej	630 A	125 A
Znamionowy prąd ładowania i wyłączania kabla	10 A
Wyłączanie nieobciążonego transformatora (pojemność)	1250 kVA
Znamionowy prąd zwarciowy wyłączalny	—	31,5 KA
Znamionowy prąd przesyłowy	—	2000 A
Model bezpiecznika	—	SDLAJ-12
Wyjście energii uderzenia	—	2-5 J (średni)
Znamionowy prąd załączeniowy zwarcia	50KA
Znamionowy dynamiczny prąd stabilności uziemnika	50KA
Uziemnik 2S, prąd stabilny termicznie	20KA
Napięcie znamionowe obwodu pomocniczego	AC/DC220,110
Żywotność mechaniczna	10 000 razy

📐 Rysunki poglądowe i podział komponentów

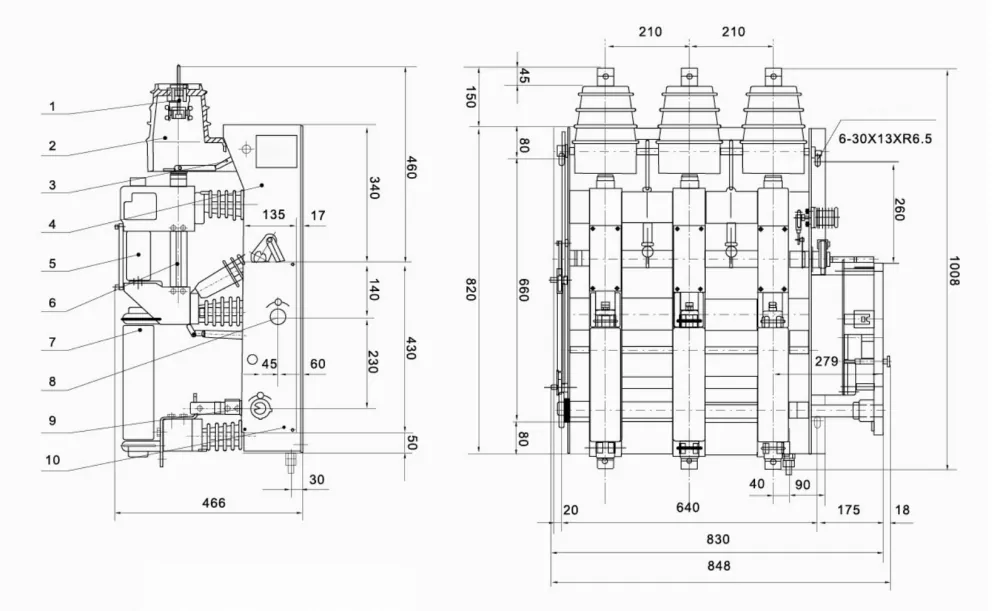

FZRN25-12D– 1. Styk stacjonarny, 2. Pokrywa izolacyjna, 3. Zawór, 4. Rama, 5. Przerywacz próżniowy, 6. Cylinder przewodzący, 7. Bezpiecznik, 8. Wał magazynu energii, 9. Wałek uziemnika, 10. Panel sterowania.

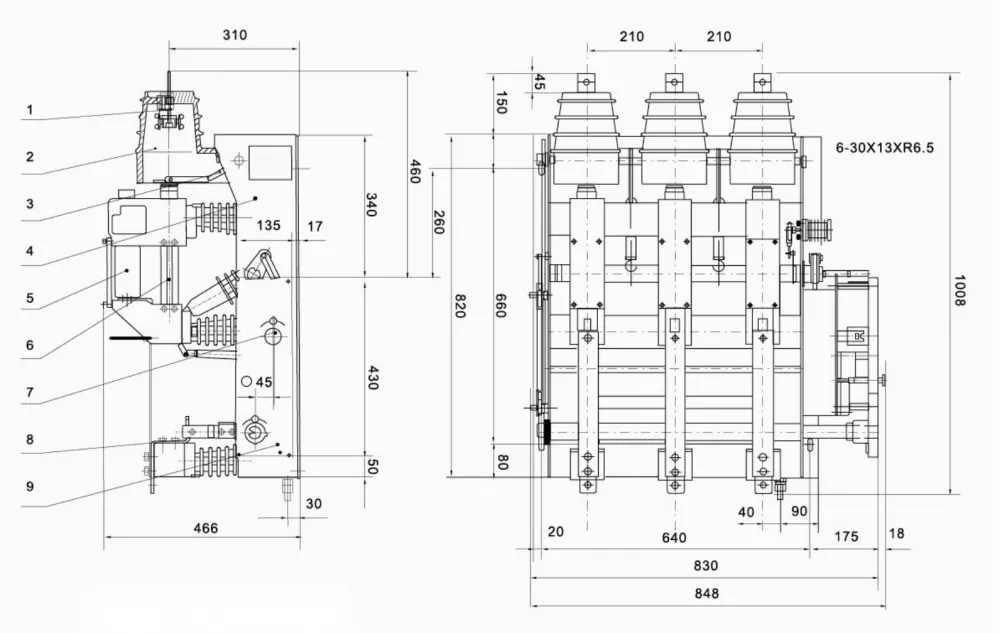

FZN25-12D– ta sama wytrzymała konstrukcja, ale bez uchwytu bezpiecznika. Styk izolujący bezpośredniego działania + przerywacz próżniowy zapewniają bezpieczne przełączanie obciążenia.

Obydwa modele są kompatybilne zObudowy KYN28-12, HXGN-12 i modułowe RMU. Dostępny opcjonalny mechanizm silnika elektrycznego do zdalnej integracji ze SCADA. Skontaktuj się z nami, aby otrzymać rysunki CAD (DXF/PDF).

🏭 Dlaczego Anqiang Power? – Twój niezawodny partner w zakresie przełączników obciążenia 12 kV

Bezpośrednio z fabryki– Brak pośredników, lepsza cena i czas realizacji (15-25 dni).
Testowany typ– GB3804, IEC 60265-1, w pełni certyfikowany.
Personalizacja gotowa– Sterowanie elektryczne, wyłączniki pomocnicze, blokady specjalne.
Globalne referencje– Dostarczane do Azji Południowo-Wschodniej, Bliskiego Wschodu, Afryki i Ameryki Południowej.

📌 Prawdziwe referencje projektów:

✅ Filipiny– Ponad 200 jednostek FZN25-12D/T630-20 dostarczonych do przedsiębiorstwa użyteczności publicznej w Metro Manila w celu modernizacji szaf RMU (2024–2025).

✅ Wietnam– 150 zestawów FZRN25-12D/T125-31.5 rozmieszczonych w szafach zbiorczych farm fotowoltaicznych (prowincja Binh Thuan, projekt 50MW).

Często zadawane pytania

P1: Jaka jest różnica między FZN25 i FZRN25?
Odp.: FZN25 to wyłącznik obciążenia (maks. 630 A, bez wewnętrznego bezpiecznika). FZRN25 to zespół bezpieczników (rozłącznik obciążenia + bezpiecznik), który może przerywać prądy zwarciowe do 31,5 kA. Użyj FZRN25, gdy potrzebujesz zabezpieczenia transformatora przed zwarciem.

P2: Co oznacza „znamionowy prąd transferowy” w FZRN25?
Odp.: Prąd przejściowy (2000 A) to maksymalny prąd, jaki może przerwać wyłącznik obciążenia po włączeniu wybijaka bezpiecznika. Powyżej tej wartości sam bezpiecznik przerywa usterkę. FZRN25 firmy Anqiang Power zapewnia niezawodną koordynację.

P3: Czy mogę zainstalować napęd elektryczny w FZN25/FZRN25?
Odp.: tak, oba obsługują działanie elektryczne przy napięciu AC/DC 110 V lub 220 V. Idealny do systemów zdalnego sterowania i SCADA.

P4: Jaka jest trwałość mechaniczna tych przełączników obciążenia?
Odp.: 10 000 operacji w normalnych warunkach pracy dzięki uszczelnionej komorze próżniowej i solidnemu mechanizmowi sprężynowemu.

P5: Czy dostarczasz próbki przed zamówieniem zbiorczym?
O: Absolutnie. Próbki przedprodukcyjne są dostępne z czasem realizacji 7-10 dni. Wspieramy również fabryczne testy w obecności świadków.

📩 Potrzebujesz indywidualnego rozwiązania lub cennika?

Podaj nam swój prąd znamionowy, rodzaj pracy (ręczny/elektryczny) i moc transformatora. Odpowiemy w ciągu 24 godzin.
