TheZewnętrzny wyłącznik wysokiego napięciazostał zaprojektowany z myślą o niezawodnej izolacji obwodów w zewnętrznych systemach zasilania prądem przemiennym o napięciu od 40,5 kV do 220 kV. Jest szeroko stosowany w podstacjach, liniach przesyłowych i rozdzielniach sieci, gdzie wymagana jest widoczna izolacja i bezpieczeństwo mechaniczne w warunkach wysokiego napięcia.
Seria GW4 została zaprojektowana z solidną konstrukcją na wolnym powietrzu, zapewniającą stabilną pracę w trudnych warunkach pogodowych, takich jak ulewny deszcz, lód, obciążenie wiatrem i zanieczyszczenia. Obsługuje zarówno ręczne, jak i zmotoryzowane tryby pracy, zapewniając elastyczność dla różnych poziomów automatyzacji sieci.

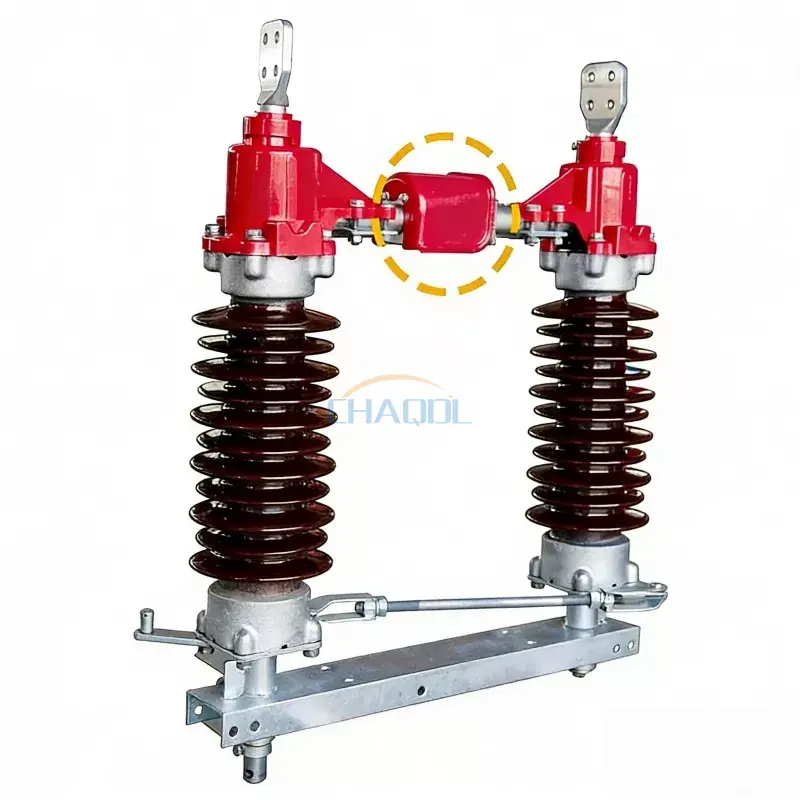

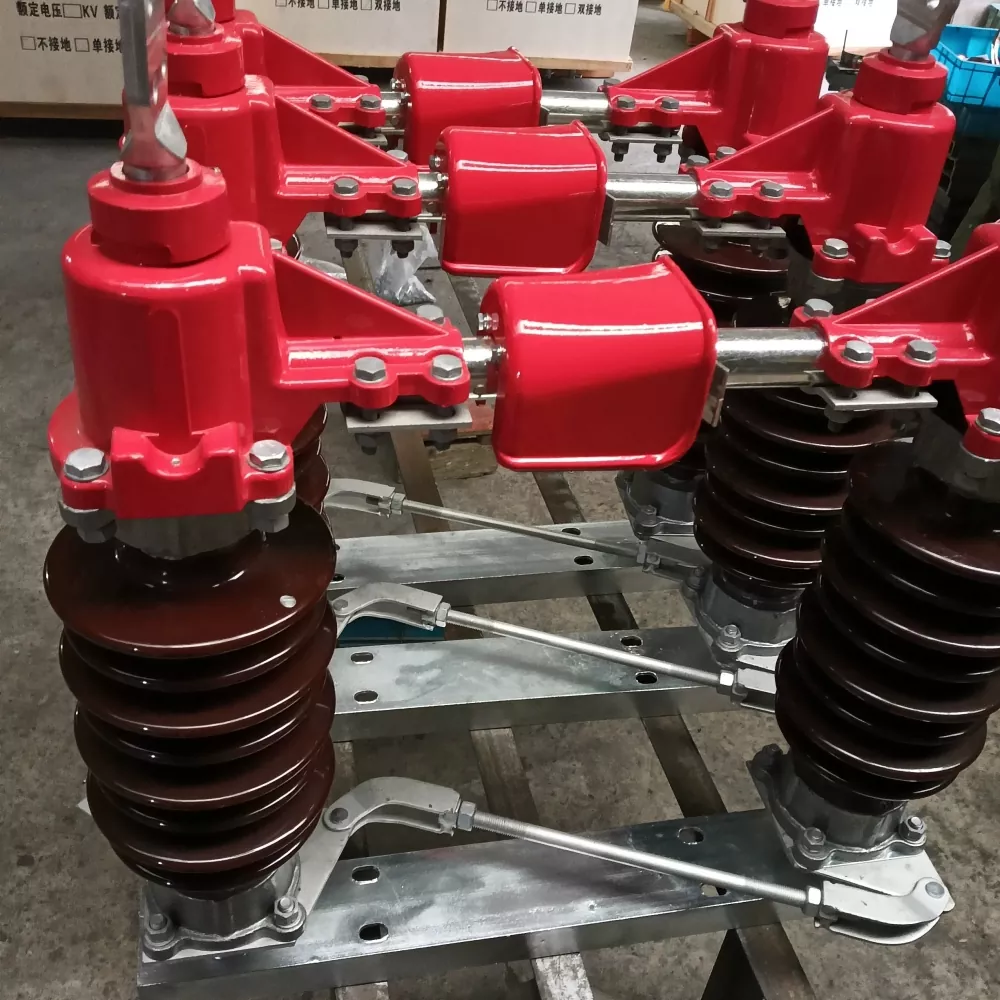

Przełącznik ma poziomą konstrukcję z obrotowym ostrzem, porcelanowymi izolatorami wsporczymi, rurkami przewodzącymi i ramą podstawy ze stali ocynkowanej o wysokiej wytrzymałości. Mechaniczny system połączeń zapewnia zsynchronizowaną pracę trójfazową, zmniejszając ryzyko niewspółosiowości podczas przełączania.
W porównaniu z tradycyjnymi izolatorami, toZewnętrzny wyłącznik wysokiego napięciapoprawia równomierność nacisku kontaktowego i zmniejsza utlenianie na złączach przewodzących, znacznie wydłużając żywotność w długotrwałych zastosowaniach zewnętrznych.
|
Nazwa projektu |
Wartość parametru |
||||||
|
Napięcie znamionowe |
40,5 KV |
72,5 KV |
126 KV |
||||
|
Znamionowy poziom izolacji |
Napięcie wytrzymywane przy częstotliwości sieciowej przez 1 minutę |
95/115 KV |
140/160 KV |
230/245 KV |
|||
|
Napięcie wytrzymywane udaru piorunowego |
185/215 KV |
325/375 KV |
550/630 KV |
||||
|
Częstotliwość znamionowa |
50 Hz |
||||||
|
Prąd znamionowy |
400/630/1000A |
1250/1600/2000A |
3150/4000A |
||||
|
Znamionowy krótkotrwały prąd wytrzymywany |
16/20/31,5 kA |
31,5/40kA |
50kA |
||||
|
Znamionowy prąd szczytowy wytrzymywany |
40/50/63kA |
80/100kA |
125 kA |
||||
|
Znamionowy czas zwarcia |
4/2 s |
||||||
|
Znamionowe obciążenie mechaniczne terminala |
Poziome obciążenie wzdłużne |
750N |
1000N |
||||
|
Poziome obciążenie boczne |
500N |
750N |
|||||
|
Siła pionowa |
750N |
1000N |
|||||
|
Żywotność mechaniczna |
2000 razy |
||||||
|
Mechanizm obsługiwany ręcznie |
Bez uziemienia |
CS11(F) |
|||||
|
Pojedyncze uziemienie |
CS 8-6D(F) |
||||||
|
Podwójne uziemienie |
Frez główny CS14G, nóż szlifierski CS11 |
||||||
|
Napięcie obwodu sterującego |
AC 220/380, DC 220 |
||||||
|
Mechanizm napędowy napędzany silnikiem |
Model |
CJ5/CJ6 |
|||||
|
Napięcie silnika |
AC220/380, DC220 |
||||||
|
Napięcie obwodu sterującego |
AC220, DC220 |
||||||
|
Czas otwarcia (wyłącznika) |
6±1s |
||||||
|
Waga produktu |
Nie uziemiony |
360 kg |
500 kg |
700 kg |
|||
|
Pojedyncze uziemienie |
410 kg |
600 kg |
800 kg |
||||
|
Podwójne uziemienie |
460 kg |
700 kg |
900 kg |
||||

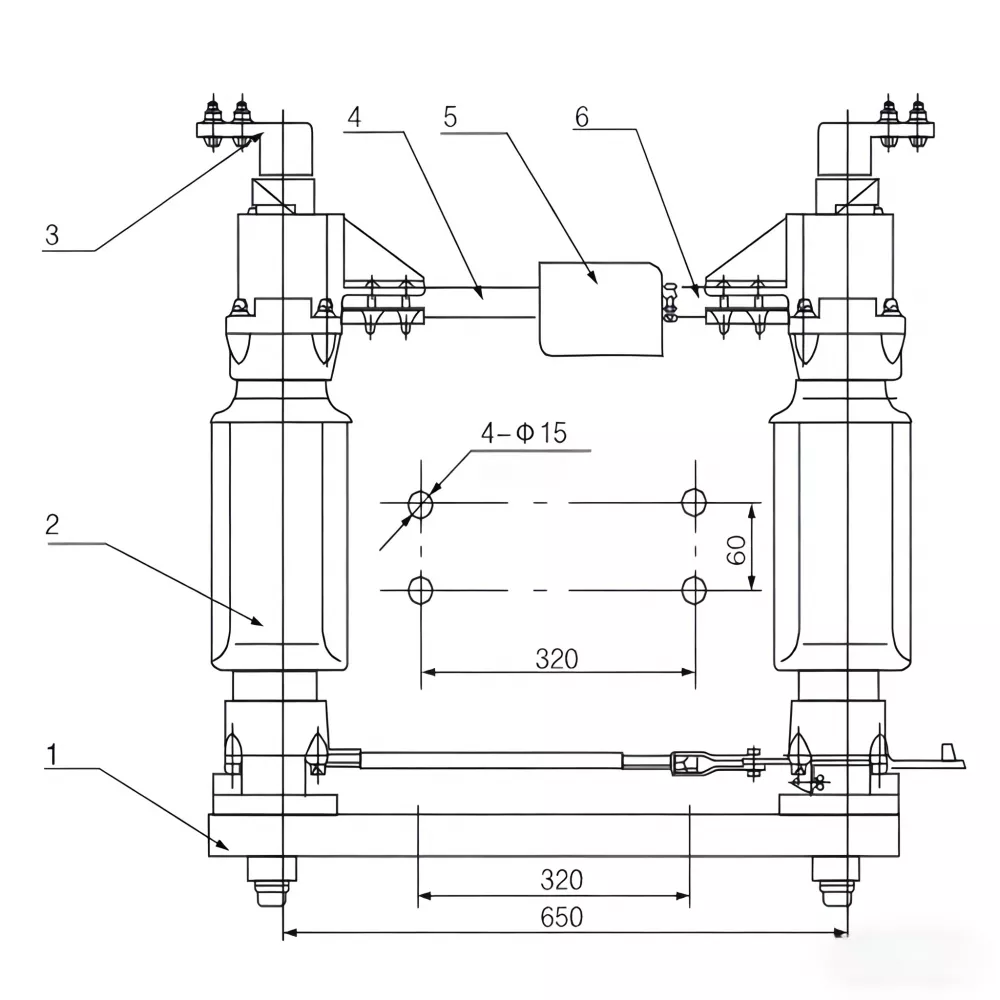

Przegląd konstrukcji serii GW4
1. Baza
2. Izolator wsporczy
3. Zacisk przewodu
4. Stacjonarna rura przewodząca
5. Kwadratowa pokrywa wodna
6. Ruchoma rurka przewodząca

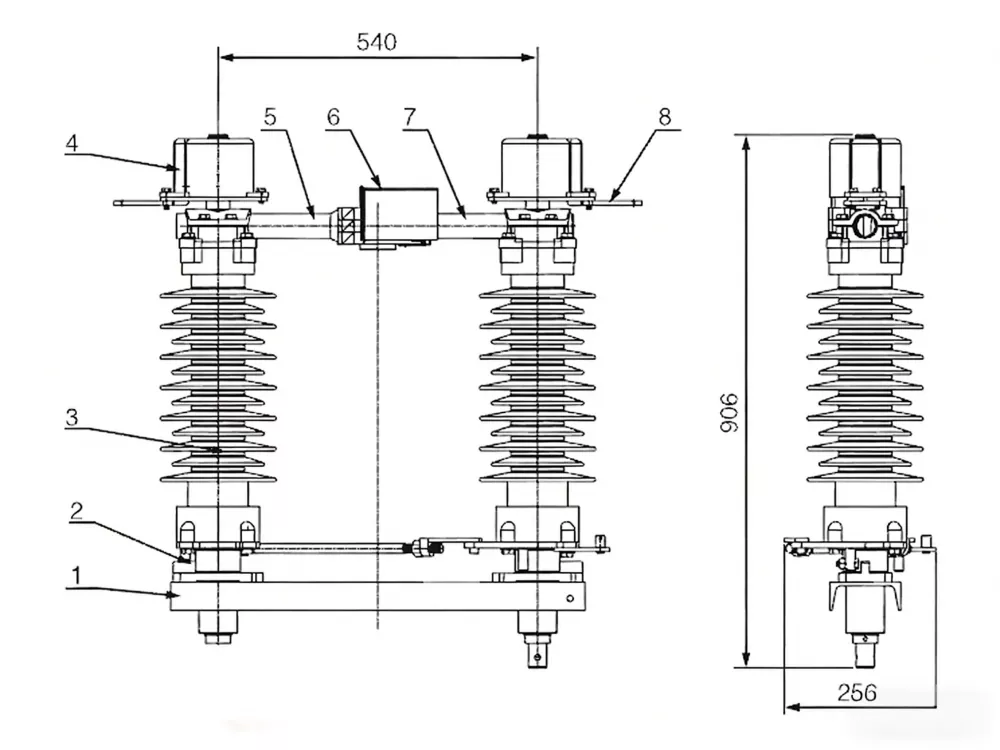

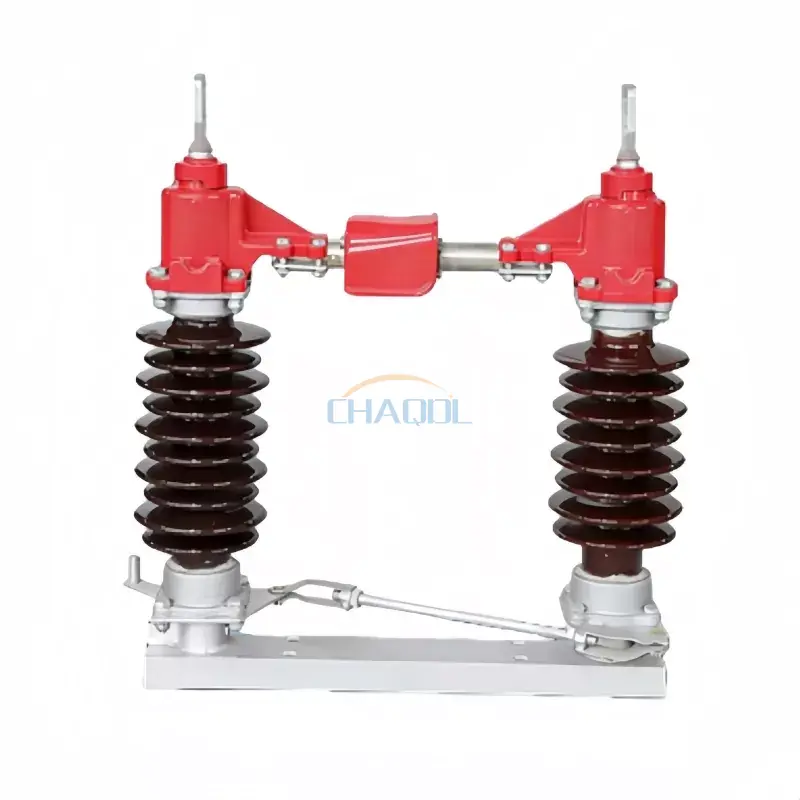

Konfiguracja jednobiegunowa
1. Wspornik stalowy ceownika
2. Baza wsparcia
3. Słupek izolacyjny
4. Prawa końcówka wylotowa
5. Pręt przewodzący z cylindrycznym końcem
6. Osłona przeciwdeszczowa
7. Pręt przewodzący kontaktowy
8. Lewy zacisk wylotowy

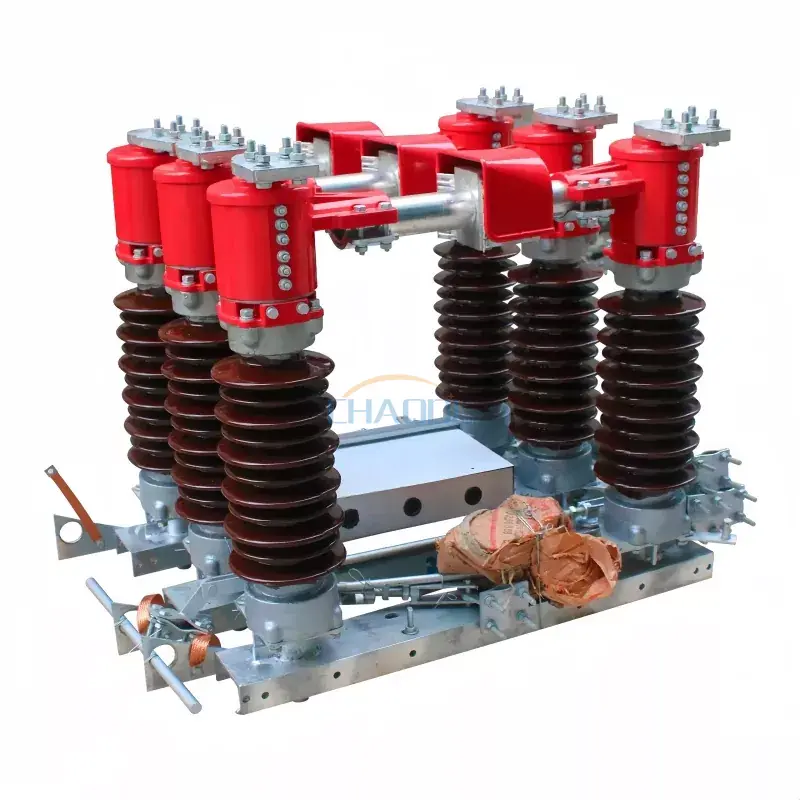

Konstrukcja wysokiego napięcia 126 kV
1. Stały styk uziemnika
2. Pręt prowadzący styku
3. Osłona przeciwdeszczowa ze stali nierdzewnej
4. Cylindryczny pręt przewodzący
5. Elastyczna listwa zaciskowa
6. Podpora izolacyjna
7. Obudowa łożyska
8. Rama montażowa podstawy
9. Zespół prawego uziemnika
10. Rura stalowa uziemnika
11. Styk ruchomy uziemnika
12. Zespół lewego uziemnika
| Element porównawczy | Zewnętrzny wyłącznik wysokiego napięcia serii GW4 | Konwencjonalne produkty rynkowe |
| Stabilność strukturalna | Wzmocniona stalowa podstawa z zsynchronizowanym połączeniem trójfazowym | Niezależna praca fazowa z większym ryzykiem niewspółosiowości |
| Skontaktuj się z wydajnością | Zoptymalizowana rura przewodząca o zmniejszonej odporności na utlenianie | Standardowy styk miedziany podatny na długotrwałe zużycie |
| Odporność na warunki atmosferyczne | Zaprojektowane z myślą o deszczach, lodzie, wietrze i środowiskach zanieczyszczonych | Ograniczona ochrona przed trudnymi warunkami zewnętrznymi |
| Tryb pracy | Obsługuje obsługę ręczną i napędzaną silnikiem | Przeważnie systemy obsługiwane wyłącznie ręcznie |
| Wymóg konserwacji | Niskie koszty utrzymania i długie okresy między przeglądami | Wymagana częsta konserwacja |
Zewnętrzny odłącznik wysokiego napięcia jest szeroko stosowany w:
Prawidłowe ustawienie wału obrotowego i konstrukcji wsporczej izolatora ma kluczowe znaczenie dla zapewnienia płynnej pracy mechanicznej. Rama podstawy musi być bezpiecznie uziemiona, a mechanizm napędowy powinien zostać przetestowany przed podaniem zasilania, aby zapewnić bezpieczne działanie przełączania w warunkach bez obciążenia.
P1: Jaka jest główna funkcja tego zewnętrznego wyłącznika wysokiego napięcia?
Zapewnia widoczną izolację obwodów wysokiego napięcia, aby zapewnić bezpieczną konserwację i działanie systemu.
P2: Czy ten przełącznik może działać w trudnych warunkach pogodowych na zewnątrz?
Tak, jest przeznaczony do ekstremalnych warunków zewnętrznych, w tym zanieczyszczeń, deszczu, lodu i obciążenia wiatrem.
P3: Czym seria GW4 różni się od standardowych izolatorów?
Oferuje lepszą synchronizację mechaniczną, większą odporność na korozję i dłuższą żywotność w porównaniu do modeli konwencjonalnych.
P4: Czy dostępna jest obsługa zmotoryzowana?
Tak, w zależności od wymagań projektu można skonfigurować zarówno mechanizmy ręczne, jak i silnikowe.
P5: Jakie branże powszechnie korzystają z tego sprzętu?
Jest szeroko stosowany w przesyle energii, podstacjach, systemach energii odnawialnej i ciężkich przemysłowych sieciach elektrycznych.
