Odłącznik zewnętrzny 40,5 KV

Model:GW5-40.5

Niezależnie opracowany przez Anqiang Power zewnętrzny rozłącznik 40,5 KV to dwukolumnowy, poziomy wyłącznik, typu z centralnym otwarciem i może być wyposażony w przełączniki uziemiające po jednej lub obu stronach. Jest to zewnętrzne urządzenie wysokiego napięcia odpowiednie do zastosowań AC 50 Hz, o znamionowych poziomach napięcia 40,5 KV, 72,5 KV i 126 KV. Możemy go dostosować według rysunków lub wymagań klienta.

Wyślij zapytanie

Opis produktu

Seria GW5Odłącznik zewnętrzny 40,5 KVprzeznaczony jest do sieci przesyłowych i dystrybucyjnych średniego i wysokiego napięcia pracujących w warunkach prądu przemiennego 50 Hz. Jest szeroko stosowany w podstacjach i elektrowniach do bezpiecznego izolowania obwodów pod napięciem bez prądu obciążenia. W konstrukcji zastosowano dwukolumnowy poziomy mechanizm otwierania typu V, zapewniający stabilny prześwit elektryczny i dużą niezawodność mechaniczną w trudnych warunkach zewnętrznych.

W porównaniu z tradycyjnymi przełącznikami izolującymi, toOdłącznik zewnętrzny 40,5 KVzapewnia lepszą odporność na wiatr, lepszą ochronę przed zanieczyszczeniami i bardziej stabilny system styków, dzięki czemu nadaje się do długotrwałej pracy w regionach przybrzeżnych, pustynnych i o wysokiej wilgotności.

Kluczowe cechy konstrukcyjne

Dwukolumnowa, pozioma konstrukcja otwierająca się w kształcie litery V zapewnia lepszą stabilność
Modułowa konstrukcja słupa z bardzo wytrzymałymi izolatorami porcelanowymi lub kompozytowymi
Obsługuje tryby pracy ręcznej i zmotoryzowanej
Opcjonalne konfiguracje uziemienia: nieuziemione, z pojedynczym uziemieniem, z podwójnym uziemieniem
Mechaniczny system blokady pomiędzy ostrzem głównym a ostrzem uziemiającym dla bezpieczeństwa
Zwiększona odporność na korozję zapewniająca długoterminową pracę na zewnątrz

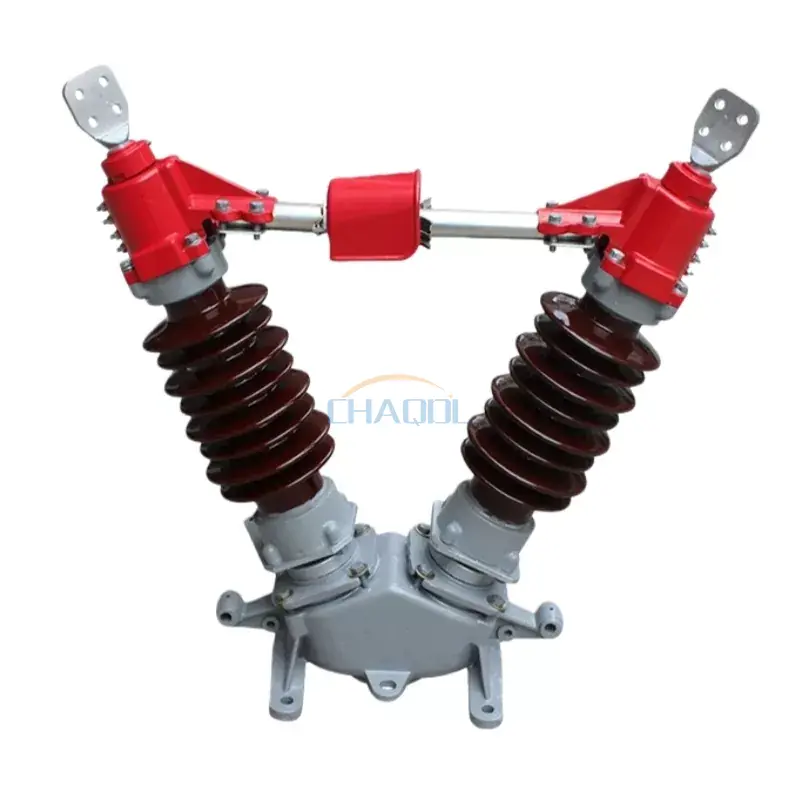

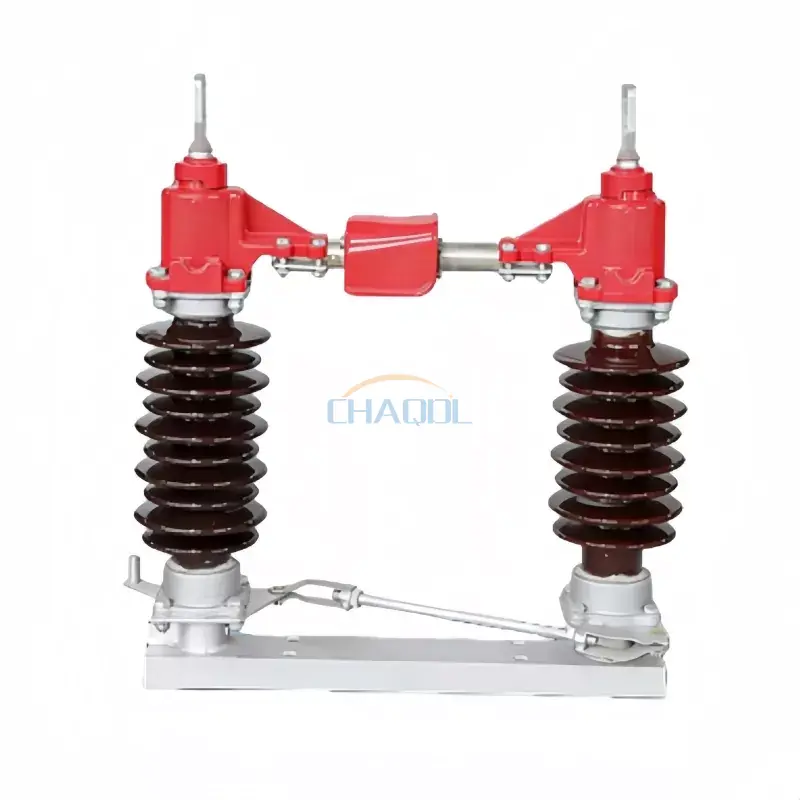

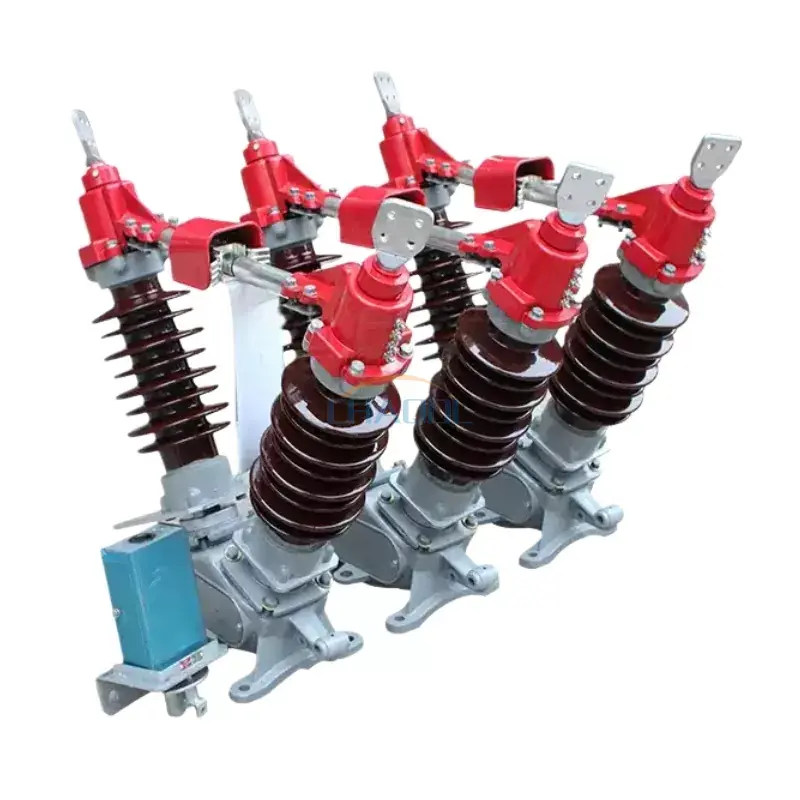

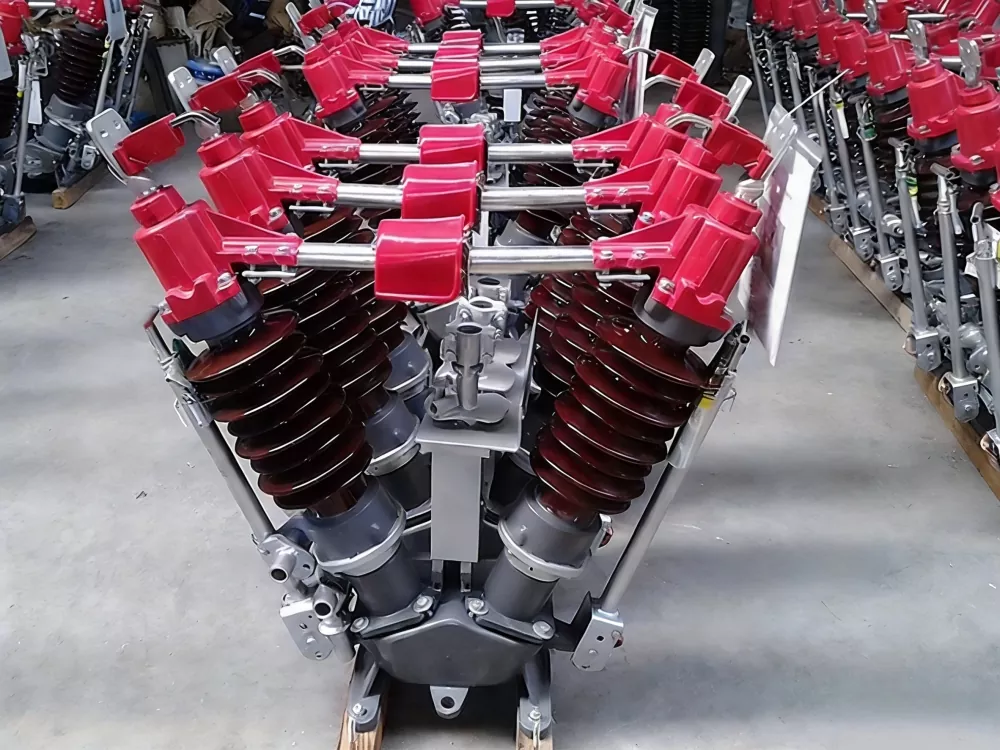

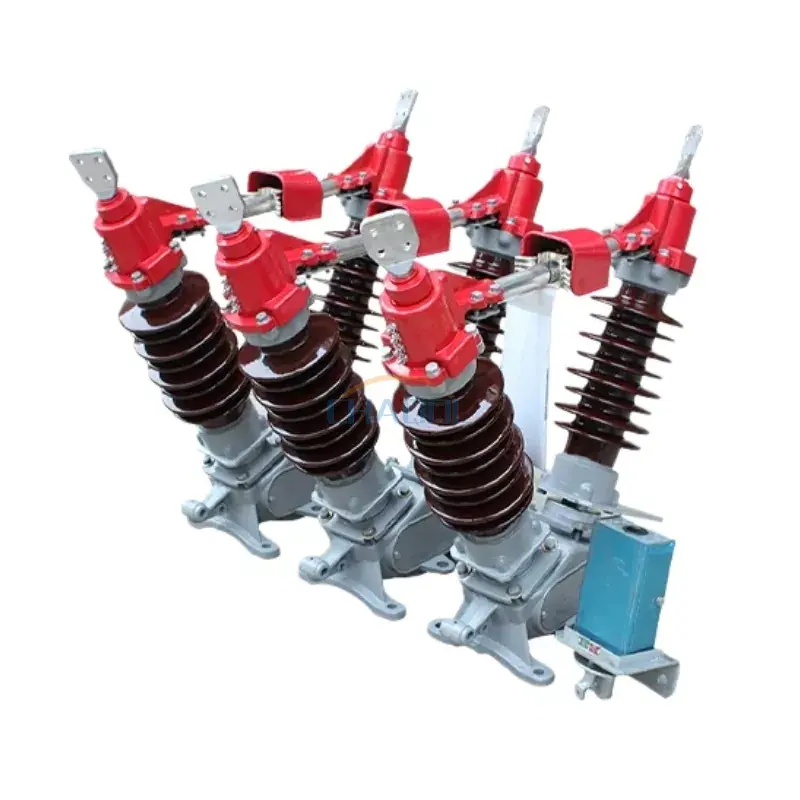

Rzeczywiste zdjęcia produktów

40.5KV Outdoor Disconnecting Switch

Parametry techniczne

Nazwa projektu			Wartość parametru
Napięcie znamionowe			40,5 KV	72,5 KV			126 KV
Znamionowy poziom izolacji	Napięcie wytrzymywane przy częstotliwości sieciowej przez 1 minutę		95/115 KV	140/160 KV			230/245 KV
	Napięcie wytrzymywane udaru piorunowego		185/215 KV	325/375 KV			550/630 KV
Częstotliwość znamionowa			50 Hz
Prąd znamionowy			630/1250A	1600A			2000A
Znamionowy czas zwarcia			4/2 s
Znamionowe obciążenie mechaniczne terminala	Poziome obciążenie wzdłużne		750N	1000N
	Poziome obciążenie boczne		500N	750N
	Siła pionowa		750N	1000N
Odległość pełzania			1013/1256 mm	1813/2248 mm
Żywotność mechaniczna			2000 razy
Mechanizm obsługiwany ręcznie			CS17, CS17G
Mechanizm napędowy napędzany silnikiem		Model	CJ5/CJ6
		Napięcie silnika	AC220/380, DC220
		Napięcie obwodu sterującego	AC220, DC220
		Czas otwarcia (wyłącznika)	6±1s
Waga produktu		Nie uziemiony	360 kg		500 kg	800 kg
		Pojedyncze uziemienie	390 kg		560 kg	900 kg
		Podwójne uziemienie	430 kg		620 kg	1000 kg

Schemat wymiarów produktu

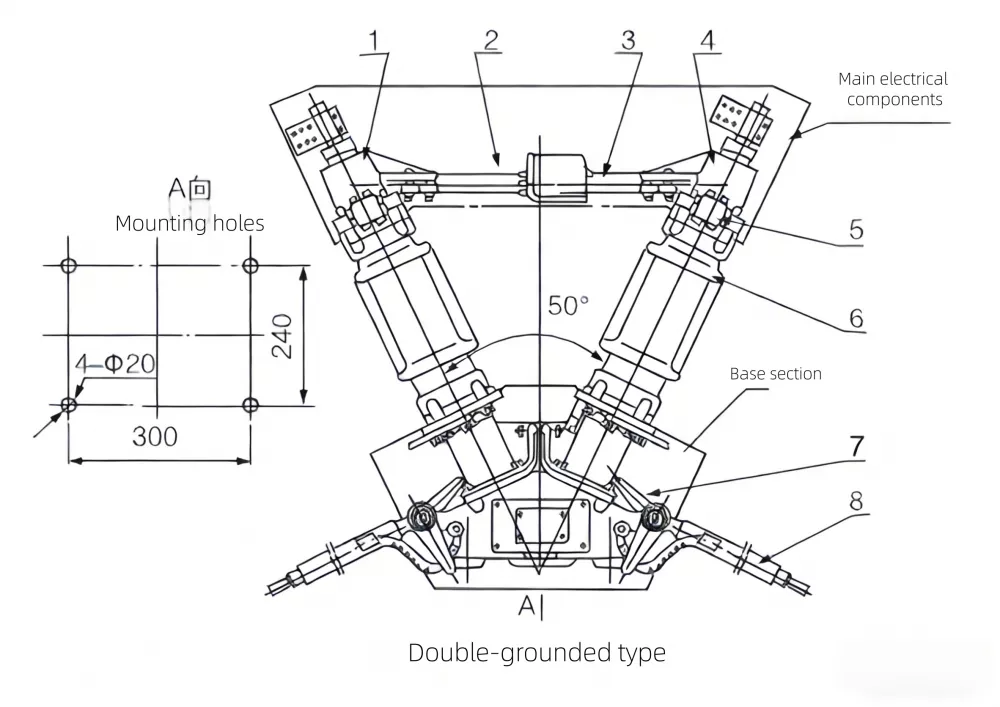

Schemat wymiarów rozłącznika zewnętrznego GW5-40.5KV

40.5KV Outdoor Disconnecting Switch Dimensions Diagram

1.Kostka zaciskowa
2. Główny kontakt
3. Główny palec kontaktowy
4. Listwa zaciskowa
5. Uziemić palec kontaktowy
6. Izolator wsporczy
7. Płyta ograniczająca
8. Przełącznik uziemiający

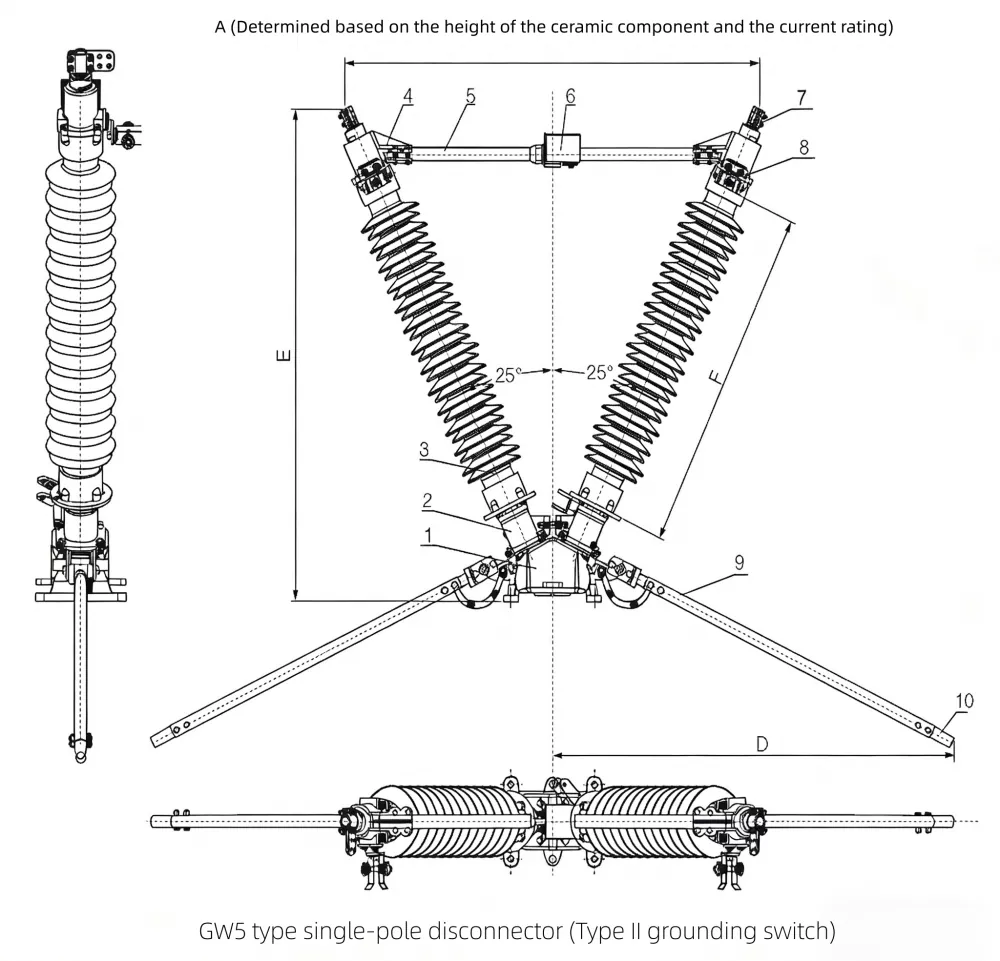

Schemat wymiarów rozłącznika zewnętrznego GW5-126

Outdoor High Voltage Disconnect Switch Diagram

1. Baza
2. Wsparcie
3. Słupek izolacyjny
4. Listwa zaciskowa
5. Pręt przewodzący z okrągłym wałem
6. Pręt przewodzący z wałem kwadratowym
7. Zacisk końcowy
8. Uziemnik styk stacjonarny
9. Aluminiowa rurka uziemnika
10. Styk przełącznika uziemiającego

Porównanie z podobnymi produktami

Element oceny	Nasz zewnętrzny rozłącznik GW5 40,5KV	Konwencjonalny model konkurencji
Stabilność strukturalna	Dwukolumnowa wzmocniona konstrukcja typu V o większej odporności na wiatr	Konstrukcja jednokolumnowa, niższa stabilność mechaniczna
Wydajność kontaktu	Posrebrzane palce kontaktowe, zoptymalizowany rozkład nacisku	Standardowe styki miedziane, szybsze zużycie
Trwałość na zewnątrz	Powłoka antykorozyjna + wzmocniony system izolatorów	Powłoka podstawowa, ograniczona wydajność przybrzeżna
Elastyczność działania	Obsługuje obsługę ręczną i zmotoryzowaną z zabezpieczeniem blokującym	Przeważnie tylko obsługa ręczna
Koszt utrzymania	Niska ze względu na długą żywotność mechaniczną (2000 cykli)	Wyższa częstotliwość konserwacji

Scenariusze zastosowań

TheOdłącznik zewnętrzny 40,5 KVjest szeroko stosowany w:

Podstacje i rozdzielnie wysokiego napięcia
Systemy izolacji linii elektroenergetycznych
Przemysłowe sieci elektroenergetyczne
Punkty przyłączenia do sieci energii odnawialnej (farmy wiatrowe i fotowoltaiczne)
Projekty modernizacji sieci miejskich i wiejskich

Dzięki solidnej konstrukcji mechanicznej i stabilnym parametrom elektrycznym odłącznik ten jest niezawodnym wyborem dla operatorów wymagających długoterminowego bezpieczeństwa i wydajności operacyjnej w środowiskach zewnętrznych.
