Jako profesjonalny dostawca sprzętu elektrycznego,Moc AnqiangzapewniaOdłącznik zewnętrzny 12KVdo sieci dystrybucyjnych średniego napięcia, które wymagają niezawodnej separacji galwanicznej, bezpiecznego dostępu konserwacyjnego i niezawodnej pracy na zewnątrz. Zrozumienie zasady działania, specyfikacji technicznych i wymagań aplikacji pomaga inżynierom i zespołom zaopatrzeniowym wybrać odpowiedni sprzęt do swoich projektów energetycznych.
Odłącznik zewnętrzny 12 kV jest niezbędnym elementem systemów dystrybucji energii średniego napięcia. Zaprojektowany głównie do izolowania obwodów elektrycznych w warunkach bez obciążenia, zapewnia widoczny punkt separacji, który pomaga personelowi konserwacyjnemu zidentyfikować izolowaną sekcję sieci. Model GW9-12 oferowany przez Anqiang Power ma konstrukcję jednobiegunową, przewodzący mechanizm ostrza i konstrukcję samoblokującą do praktycznych zastosowań zewnętrznych. W tym artykule wyjaśniono, jak działa przełącznik, gdzie jest stosowany, jakie parametry techniczne mają znaczenie podczas zakupu oraz w jaki sposób prawidłowa instalacja i konserwacja zapewniają długoterminową niezawodność działania.
Odłącznik zewnętrzny 12KV jest urządzeniem izolującym wysokie napięcie stosowanym w zewnętrznych sieciach elektrycznych. Jego głównym celem jest utworzenie przerwy izolacyjnej, gdy sekcja obwodu musi zostać skontrolowana, naprawiona lub konserwowana. Urządzenie jest powszechnie instalowane w systemach dystrybucyjnych, podstacjach i innych instalacjach elektrycznych średniego napięcia.

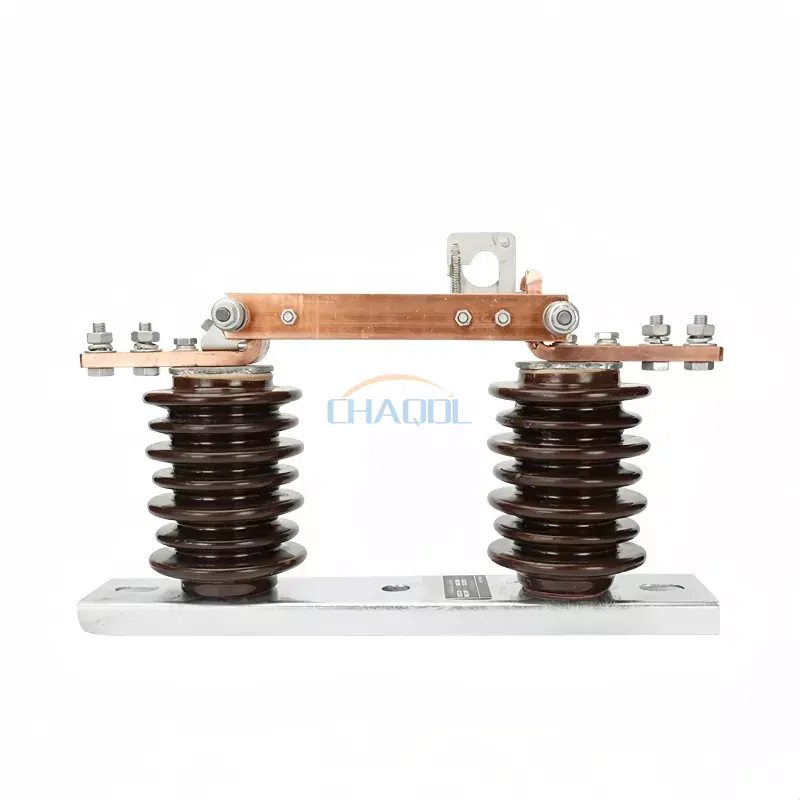

Model GW9-12 firmy Anqiang Power jest przeznaczony do pracy jednofazowej w trójfazowych systemach liniowych. Mechanizm napędowy umożliwia upoważnionemu personelowi otwieranie i zamykanie wyłącznika za pomocą odpowiedniego izolowanego haka uruchamiającego, zgodnie z instrukcją obsługi producenta i obowiązującymi procedurami bezpieczeństwa elektrycznego.
W przeciwieństwie do wyłącznika automatycznego, konwencjonalny rozłącznik nie jest zaprojektowany do przerywania normalnego prądu obciążenia lub prądu zwarciowego. Dlatego należy go skoordynować z odpowiednimi wyłącznikami automatycznymi i innym sprzętem ochronnym. To rozróżnienie ma kluczowe znaczenie przy projektowaniu bezpiecznej sekwencji przełączania lub określaniu wyposażenia dla nowego projektu dystrybucji energii.
Aby uzyskać szerszą wiedzę na temat opcji wyposażenia, kupujący mogą również zapoznać się z asortymentem wyłączników wysokiego napięcia firmy Anqiang Power.
Zasada działania rozłącznika zewnętrznego opiera się na fizycznym ruchu styków przewodzących. Gdy przełącznik jest zamknięty, jego przewodząca płytka ustanawia zamierzone połączenie elektryczne. Kiedy przełącznik jest otwarty w dozwolonych warunkach bez obciążenia, ostrze oddziela się od nieruchomego styku, tworząc widoczną szczelinę izolacyjną.
Konstrukcja GW9-12 zawiera stały hak operacyjny i mechanizm samoblokujący. Funkcje te pomagają operatorowi kontrolować działanie przełączania i zmniejszają prawdopodobieństwo niezamierzonego ruchu, gdy sprzęt jest prawidłowo zainstalowany i konserwowany.
Rzeczywiste operacje przełączania muszą być zgodne z zatwierdzonymi instrukcjami obsługi systemu. Sama widoczna przerwa stykowa nie zastępuje weryfikacji napięcia, uziemienia, jeśli jest to wymagane, ani innych obowiązkowych elektrycznych środków bezpieczeństwa.
Zewnętrzny sprzęt elektryczny musi łączyć niezawodną izolację elektryczną ze stabilnością mechaniczną i odpornością na warunki środowiskowe. Przy ocenie zewnętrznego rozłącznika 12 kV szczególnie ważnych jest kilka kwestii projektowych.
GW9-12 wykorzystuje konfigurację jednobiegunową, która obsługuje instalację poszczególnych faz w trójfazowych systemach dystrybucyjnych. Układ ten może być odpowiedni dla układów sieci dystrybucyjnych, w których projekt instalacji wymaga oddzielnych, montowanych na fazach urządzeń izolujących.
Otwarty układ styków zapewnia widoczne wskazanie separacji pomiędzy elementami przewodzącymi. Pomaga to personelowi zidentyfikować izolowaną pozycję podczas autoryzowanych procedur konserwacyjnych, chociaż nadal konieczna jest formalna weryfikacja i kontrole bezpieczeństwa.
Mechanizm samoblokujący pomaga utrzymać zamierzoną pozycję mechaniczną i zmniejsza ryzyko przypadkowego uruchomienia. Jego skuteczność zależy od prawidłowej regulacji, montażu i rutynowych przeglądów.
Elementy izolacyjne muszą wytrzymywać naprężenia elektryczne związane z napięciem znamionowym systemu i warunkami środowiskowymi w miejscu instalacji. Przy wyborze sprzętu należy uwzględnić zanieczyszczenia, wilgoć, zmiany temperatury i przepięcia związane z wyładowaniami atmosferycznymi.
Izolowany hak operacyjny może zapewnić prostą metodę obsługi w odpowiednich instalacjach. Rzeczywisty sposób działania, wymagane odstępy i dozwolone procedury należy potwierdzić w oparciu o dokumentację urządzenia i obowiązujące normy bezpieczeństwa elektrycznego.
Odłącznik zewnętrzny 12 kV stosowany jest wszędzie tam, gdzie obwód średniego napięcia o odpowiednich parametrach wymaga punktu izolacji. Jego przydatność zależy od projektu instalacji elektrycznej, środowiska instalacji, procedur operacyjnych i mających zastosowanie wymagań użytkowych.
W napowietrznych sieciach dystrybucyjnych rozłączniki mogą izolować wybrane odcinki linii w celu kontroli, konserwacji lub planowanej wymiany sprzętu. Prawidłowe rozmieszczenie może pomóc zespołom konserwacyjnym w pracy na wyznaczonych sekcjach bez niepotrzebnego wpływu na całą sieć.
Podstacje wykorzystują rozłączniki do ustanawiania punktów izolacji wokół wybranych obwodów i sprzętu. Inżynierowie muszą skoordynować działanie urządzenia z wyłącznikami, szynami zbiorczymi, transformatorami, uziemnikami, jeśli ma to zastosowanie, oraz sekwencją działania podstacji.
Fabryki, zakłady przetwórcze i inne obiekty przemysłowe mogą wykorzystywać sieci dystrybucyjne średniego napięcia do zasilania transformatorów i dodatkowego sprzętu elektrycznego. Prawidłowo dobrany rozłącznik może wspierać planową konserwację, zapewniając odpowiedni punkt odłączenia.
Przedsiębiorstwa energetyczne wymagają sprzętu, który odpowiada ustalonym procedurom przełączania i praktykom konserwacyjnym. Wybór powinien uwzględniać specyfikacje techniczne zakładu, warunki środowiskowe, wymagania kontrolne i zatwierdzone standardy sprzętu.
W przypadku projektów, które wymagają zarówno funkcji przerywania, jak i zabezpieczenia, inżynierowie powinni ocenić odpowiedni wyłącznik lub rozłącznik obciążenia, zamiast zakładać, że rozłącznik może wykonać każde zadanie przełączania.
Specyfikacje techniczne określają, czy odłącznik jest odpowiedni dla planowanej sieci. Informacje o produkcie serii GW9-12 firmy Anqiang Power identyfikują ją jako zewnętrzny rozłącznik klasy 12KV. Szczegółowy harmonogram ocen należy przed złożeniem zamówienia potwierdzić z aktualną dokumentacją techniczną producenta.
| Parametr | Co kupujący powinni zweryfikować | Dlaczego to ma znaczenie |
|---|---|---|
| Model | GW9-12 lub określony model projektu | Potwierdza zamierzoną konfigurację sprzętu. |
| Napięcie znamionowe | Zgodność z napięciem systemu i klasą sprzętu | Pomaga zapewnić odpowiednią izolację elektryczną i przydatność zastosowania. |
| Prąd znamionowy | Ciągły prąd znamionowy wymagany przez projekt | Określa przydatność do zamierzonych normalnych warunków pracy. |
| Napięcie wytrzymywane o częstotliwości sieciowej | Deklarowana przez producenta klasa izolacji | Wskazuje określoną wydajność izolacji w warunkach testowych częstotliwości sieciowej. |
| Napięcie wytrzymywane udaru piorunowego | Określony poziom izolacji impulsów | Wspiera ocenę koordynacji izolacji i wymagań dotyczących przepięć przejściowych. |
| Krótkotrwały prąd wytrzymywany | Określona wielkość prądu i czas trwania | Pomaga ocenić zdolność urządzenia do wytrzymania skutków prądu zwarciowego w stanie zamkniętym. |
| Wytrzymałość mechaniczna | Deklarowana liczba cykli pracy | Stanowi punkt odniesienia dla trwałości mechanicznej w określonych warunkach testowych. |
| Mechanizm operacyjny | Ręczna obsługa haka lub inny zatwierdzony układ | Określa wymagania operacyjne i zgodność z procedurami zakładowymi. |
| Przydatność środowiskowa | Wysokość, zanieczyszczenie, temperatura, wiatr i warunki instalacji | Pomaga potwierdzić, że sprzęt jest odpowiedni dla rzeczywistego miejsca. |
Ważny:Powyższa tabela stanowi listę kontrolną zakupów i nie zastępuje zweryfikowanej karty ocen produktu. Kupujący powinni zapytać o dokładne opcje prądu znamionowego, poziomy izolacji, krótkotrwałą wytrzymałość, wymiary i normy obowiązujące dla konkretnej oferowanej konfiguracji.
Wybór odpowiedniego zewnętrznego rozłącznika 12 kV wymaga czegoś więcej niż tylko dopasowania oznaczenia napięcia. Inżynierowie i zespoły zakupowe powinni ocenić kompletne wymagania elektryczne i mechaniczne przed sfinalizowaniem specyfikacji.
Sprawdź nominalne napięcie sieci, maksymalne napięcie systemu, wymagany prąd ciągły i wymagania dotyczące koordynacji izolacji. Wartości te powinny być zgodne z jednokreskowym schematem projektu i specyfikacjami technicznymi.
Określ spodziewany prąd zwarciowy i wymaganą wytrzymałość krótkotrwałą. Może zaistnieć potrzeba pozostawienia odłącznika w pozycji zamkniętej podczas usuwania prądu zwarciowego przez sprzęt ochronny, dlatego jego wytrzymałość musi być odpowiednia dla instalacji.
Weź pod uwagę wysokość nad poziomem morza, temperaturę otoczenia, wilgotność, zanieczyszczenia w powietrzu, narażenie na sól przybrzeżną i obciążenia mechaniczne. Instalacje zewnętrzne mogą wymagać specjalnej izolacji, zabezpieczenia antykorozyjnego lub ustaleń montażowych, aby spełnić warunki panujące w miejscu instalacji.
Ustal, czy projekt wymaga ręcznego przełącznika, alternatywnego układu obsługi lub uziemnika jako części zespołu. Wymagania dotyczące uziemienia należy uwzględnić w ogólnym projekcie systemu, a nie zakładać, że są one uwzględnione w każdej standardowej konfiguracji.
Poproś o arkusz danych produktu, rysunki wymiarowe, instrukcje montażu, dokumentację rutynową i prób typu, jeśli ma to zastosowanie, oraz szczegóły odpowiednich norm. Potwierdź, że dostarczona konfiguracja spełnia wymagania lokalnego zakładu użyteczności publicznej lub organu odpowiedzialnego za projekt.
Rzetelne zaopatrzenie obejmuje także sprawdzanie spójności produkcyjnej, komunikacji technicznej, dostępności części zamiennych i wsparcia posprzedażowego. Anqiang Power oferuje szeroką gamę rozłączników i zapewnia wskazówki dotyczące wyboru produktów do różnych zastosowań elektrycznych. Kupujący mogą omówić wymagania projektu za pośrednictwem asortymentu rozłączników.
Prawidłowa instalacja i rutynowa kontrola pomagają zachować niezawodność działania zewnętrznych rozłączników. Częstotliwość konserwacji powinna być zgodna z instrukcjami producenta, warunkami panującymi w miejscu pracy, częstotliwością pracy i wymaganiami odpowiedzialnego operatora zakładu energetycznego lub obiektu.
Wszystkie prace instalacyjne i konserwacyjne muszą być wykonywane przez wykwalifikowany personel zgodnie z zatwierdzoną procedurą bezpieczeństwa. Obwód musi być umieszczony w zweryfikowanym, bezpiecznym stanie, z izolacją, testem napięcia, uziemieniem i zastosowanymi środkami blokującymi, jeśli jest to wymagane. Nigdy nie używaj konwencjonalnego rozłącznika w celu przerwania prądu obciążenia, chyba że sprzęt jest specjalnie zaprojektowany i przystosowany do tego zadania.
Jego główną funkcją jest izolowanie odpowiedniego obwodu średniego napięcia w warunkach bez obciążenia i zapewnienie widocznej przerwy stykowej. Ułatwia to konserwację i inspekcję, jeśli jest stosowane z odpowiednimi procedurami przełączania, weryfikacji i uziemiania.
Konwencjonalny rozłącznik nie jest przeznaczony do przerywania normalnego prądu obciążenia lub prądu zwarciowego. Prawidłowo dobrany wyłącznik automatyczny lub inne odpowiednie urządzenie przełączające musi wykonać wymaganą funkcję przerywania przed uruchomieniem rozłącznika.
GW9-12 firmy Anqiang Power to zewnętrzny, jednobiegunowy rozłącznik wysokiego napięcia przeznaczony do odpowiednich zastosowań dystrybucyjnych klasy 12KV. Może być stosowany do pracy jednofazowej w sieciach trójfazowych, pod warunkiem zatwierdzonego projektu instalacji.
Kluczowe parametry obejmują napięcie znamionowe, prąd znamionowy, napięcie wytrzymywane o częstotliwości sieciowej, napięcie wytrzymywane udaru piorunowego, krótkotrwały prąd wytrzymywany, wytrzymałość mechaniczną, mechanizm operacyjny i przydatność środowiskową. Dokładne wartości należy zweryfikować w karcie katalogowej wybranego modelu.
Częstotliwość przeglądów zależy od instrukcji konserwacji producenta, środowiska w miejscu instalacji, częstotliwości przełączania i wymagań dotyczących sieci. Regularne kontrole powinny obejmować izolację, styki przewodzące, połączenia mechaniczne, elementy montażowe oraz oznaki przegrzania lub korozji.
Podaj napięcie systemu, wymagany prąd znamionowy, środowisko instalacji, wymagania dotyczące izolacji, wymagania dotyczące wytrzymałości zwarciowej, metodę działania, konfigurację uziemienia, obowiązujące normy i wielkość projektu. Rysunki lub specyfikacja sprzętu mogą pomóc dostawcy w zaleceniu odpowiedniej konfiguracji.
Odłącznik zewnętrzny 12 kV jest ważnym elementem izolacyjnym w sieciach dystrybucyjnych średniego napięcia. Jego wartość polega na zapewnieniu odpowiedniego punktu izolacji na potrzeby konserwacji, wspieraniu przejrzystych procedur przełączania i integracji z szerszym systemem zabezpieczeń i uziemienia. Wybór odpowiedniego modelu wymaga dokładnego sprawdzenia parametrów elektrycznych, wydajności izolacji, konstrukcji mechanicznej, warunków w miejscu instalacji i obowiązujących norm. Prawidłowa instalacja, wykwalifikowana obsługa i regularne przeglądy są równie ważne dla niezawodnej obsługi.
Jeśli zaopatrujesz się w zewnętrzny rozłącznik 12KV do projektu użyteczności publicznej, podstacji lub dystrybucji przemysłowej, Anqiang Power może pomóc Ci przejrzeć wymagania aplikacji i zidentyfikować odpowiednią konfigurację produktu. Podziel się z naszym zespołem swoimi specyfikacjami technicznymi, warunkami pracy i wymaganiami ilościowymi.Skontaktuj się z namiJuż dziś możesz omówić wybór produktu, poprosić o szczegółową dokumentację techniczną i uzyskać wycenę dostosowaną do Twojego projektu.
