Przekładnik prądowy składowej zerowej przeznaczony jest do wykrywania zwarć doziemnych i koordynacji zabezpieczeń w systemach elektroenergetycznych średniego napięcia. Zwykle stosuje się go w sieciach dystrybucyjnych 10 kV do monitorowania prądu resztkowego generowanego w warunkach niezrównoważenia lub awarii, pomagając przekaźnikom zabezpieczeniowym szybko izolować uszkodzone obwody oraz poprawiać bezpieczeństwo i niezawodność systemu.

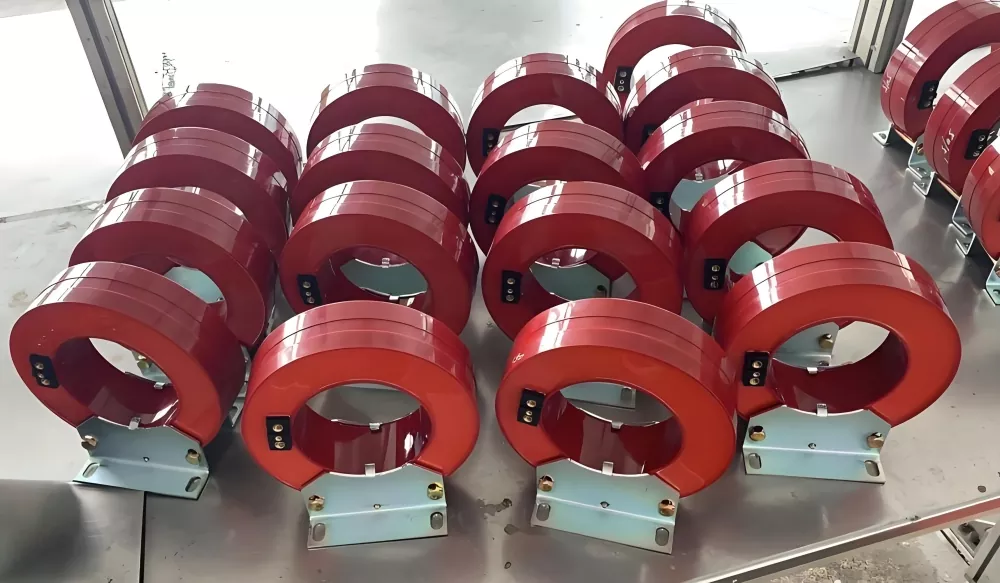

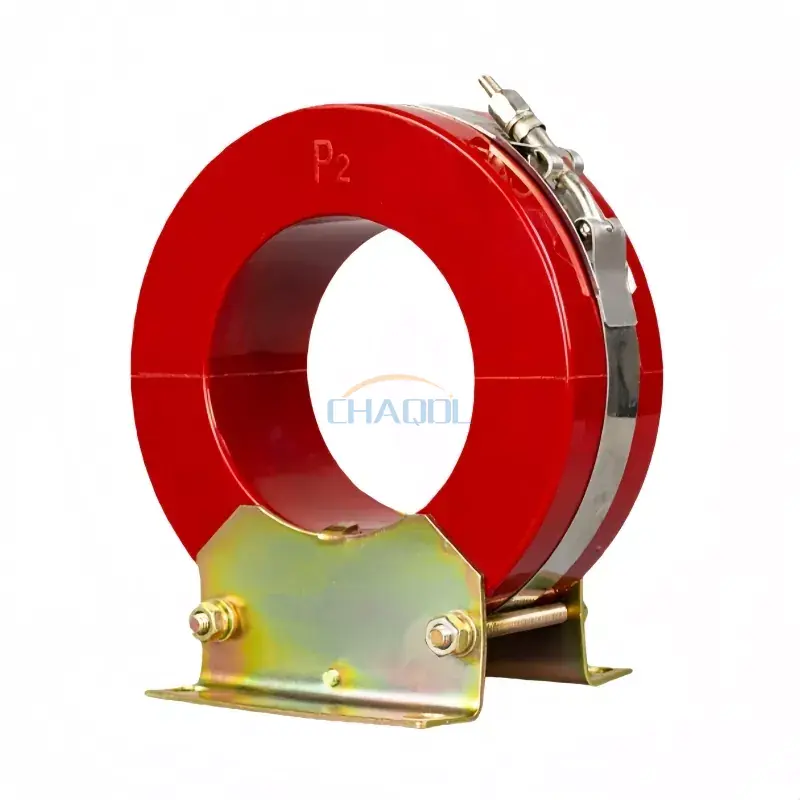

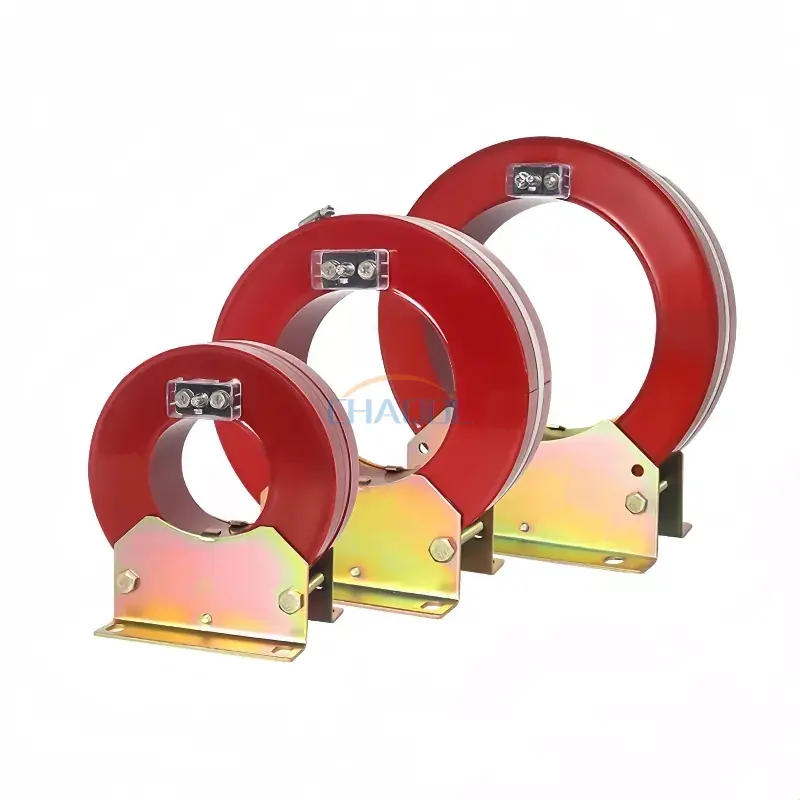

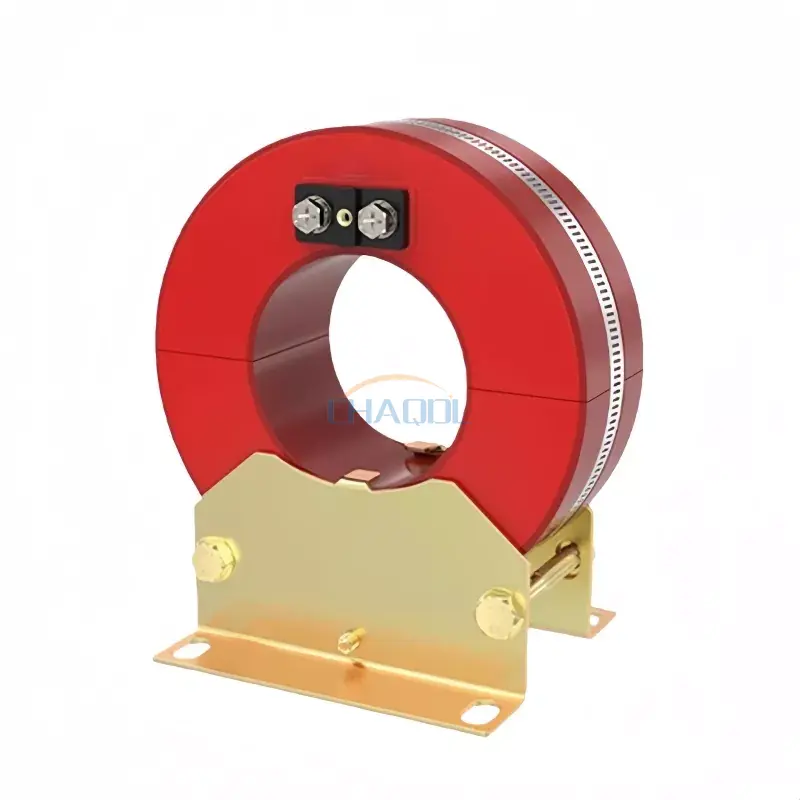

W tym modelu (LXK-Φ80-200) zastosowano technologię odlewania próżniowego żywicy epoksydowej o strukturze dzielonego rdzenia, co pozwala na instalację bez odłączania kabli głównych. Rdzeń wykonany jest z wysokiej jakości stali krzemowej walcowanej na zimno, natomiast w uzwojeniu zastosowano przewodniki z miedzi beztlenowej, aby zapewnić stabilne parametry magnetyczne i niskie straty podczas długotrwałej pracy.
Kluczową zaletą tego przekładnika prądowego o zerowej sekwencji jest jego konstrukcja z dzielonym rdzeniem, która umożliwia instalację bez odłączania kabli pierwotnych. Dwuczęściowa konstrukcja rdzenia w połączeniu z mocowaniem zaciskowym znacznie poprawia wydajność instalacji na miejscu w projektach modernizacyjnych i konserwacyjnych.

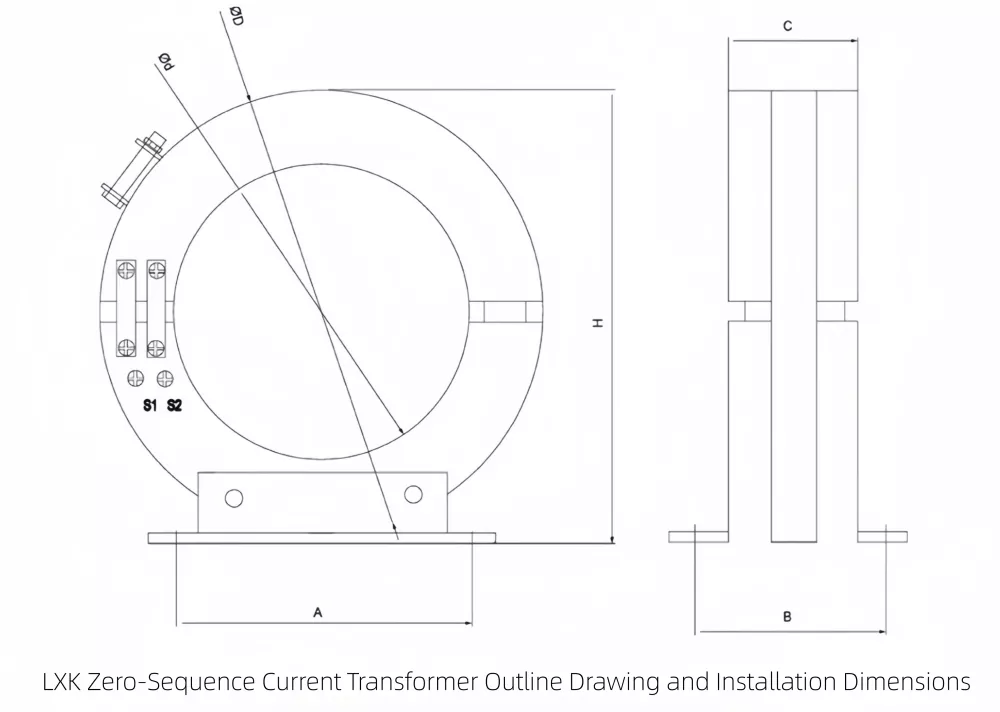

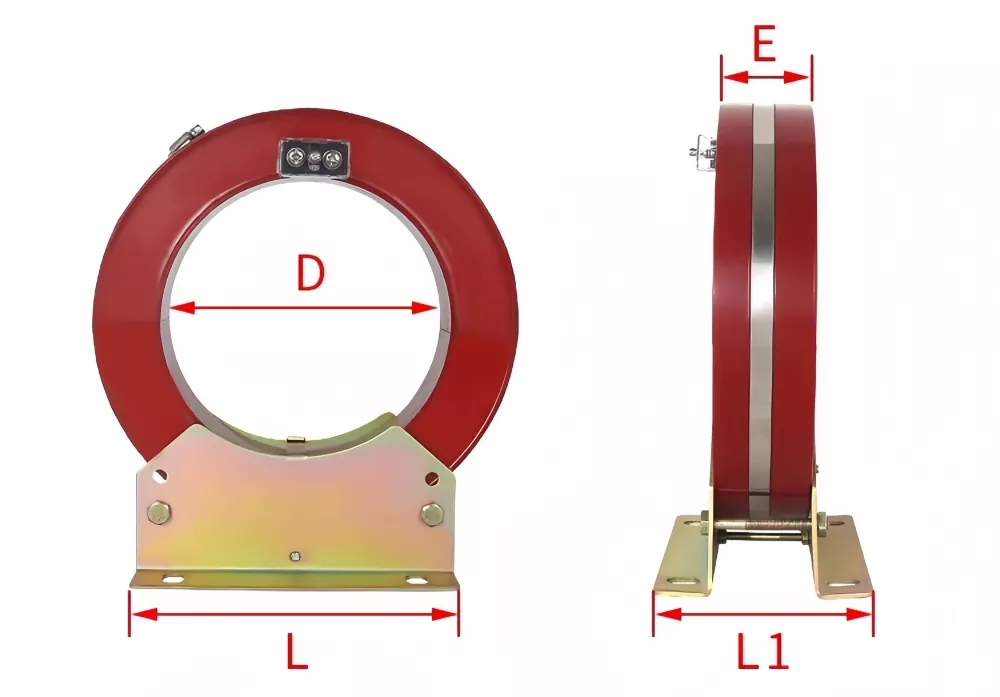

| Specyfikacje produktu | D | E | L | L1 |
| LXK-80 | Φ80 | 58 | 130 | 123 |
| LXK-100 | Φ100 | 58 | 130 | 122 |
| LXK-120 | Φ120 | 57 | 130 | 120 |
| LXK-150 | Φ150 | 58 | 190 | 123 |
| LXK-180 | Φ180 | 58 | 190 | 125 |
| LXK-200 | Φ200 | 60 | 280 | 129 |
| LXK-240 | Φ240 | 80 | 280 | 167 |
| LXK-260 | Φ260 | 55 | 280 | 120 |
| LXK-300 | Φ300 | 80 | 280 | 170 |
| Model przekaźnika | Sposób podłączenia cewki przekaźnika | Wartość skali przekaźnika | Wartość prądu składowej zerowej (A) |
| DD-11/60 DD-1/60 |
połączenie szeregowe | 15*1 | 2,4-4,5 |
| 30*1 | |||
| równolegle | 15*2 | 3-5 | |
| 30*2 | |||
| połączenie szeregowe | 15*1 | 3-5 | |
| 30*1 | |||
| równolegle | 15*2 | 3-6 | |
| 30*2 |
Znamionowy poziom izolacji: 0,5/3KV
Struktura z żywicy epoksydowej z dzielonym rdzeniem umożliwia szybką instalację bez usuwania kabli pierwotnych, redukując przestoje w projektach konserwacyjnych i modernizacyjnych. Konstrukcja poprawia również stabilność mechaniczną i długoterminową niezawodność izolacji w trudnych warunkach elektrycznych.
Urządzenie zapewnia stabilną wydajność pomiarów w warunkach niskiego i wysokiego prądu różnicowego, dzięki czemu nadaje się do systemów zabezpieczeń w przemysłowych sieciach dystrybucyjnych, podstacjach i kompaktowych rozdzielnicach.
1. Instalacja: do użytku w pomieszczeniach
2. Zakres temperatur: -5 ℃ do 40 ℃, średnia dzienna ≤ 30 ℃
3. Środowisko: Obszary niekorozyjne i o niskim zanieczyszczeniu
P1: Jaka jest główna funkcja przekładnika prądowego o zerowej sekwencji?
Odp.: Wykrywa prąd niezrównoważenia spowodowany zwarciami doziemnymi w systemach trójfazowych i dostarcza sygnały do systemów zabezpieczeń przekaźników w celu odizolowania uszkodzonych obwodów.
P2: Czy można go zainstalować bez wyłączania systemu?
Odpowiedź: Tak, konstrukcja z dzielonym rdzeniem umożliwia instalację wokół istniejących kabli bez rozłączania.
P3: Czy prąd znamionowy jest stały, czy można go dostosować?
Odp.: Wartość znamionową prądu pierwotnego można dostosować w oparciu o wymagania systemowe.
P4: Z jakim typem systemów zabezpieczeń jest kompatybilny?
Odp.: Jest kompatybilny z przekaźnikami zwarć doziemnych, panelami ochronnymi i systemami monitorowania rozdzielnic.
P5: Jakie materiały są użyte w rdzeniu i uzwojeniu?
Odp.: Wykorzystuje rdzenie ze stali krzemowej walcowanej na zimno i uzwojenia z miedzi beztlenowej, aby zapewnić niskie straty i wysoką wydajność.
P6: Gdzie jest zwykle instalowany?
Odp.: Jest powszechnie instalowany w jednostkach głównych pierścieniowych, szafach rozdzielczych, transformatorach i panelach ochronnych wyłączników.
