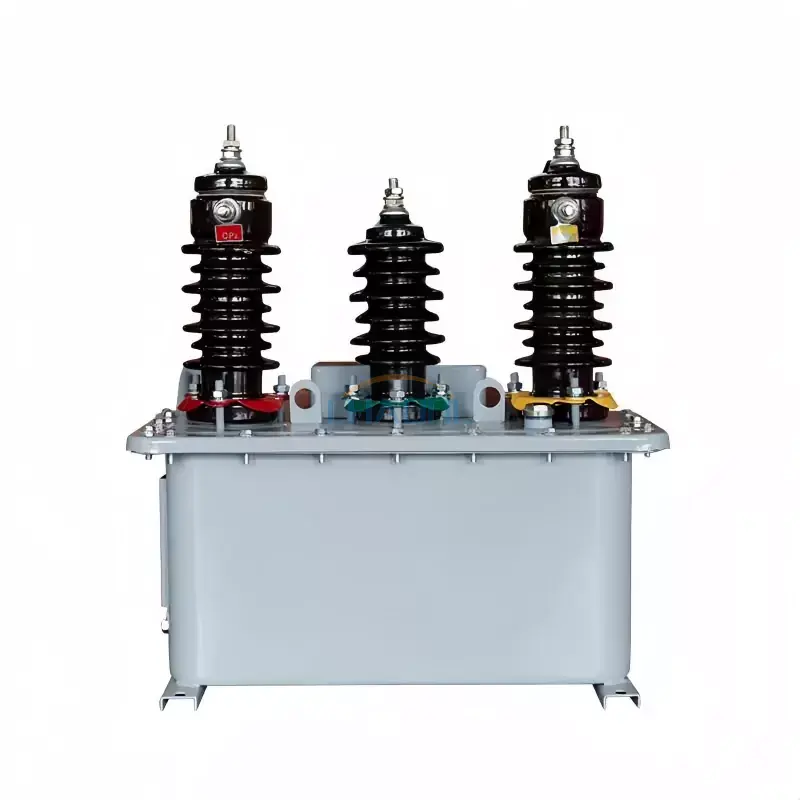

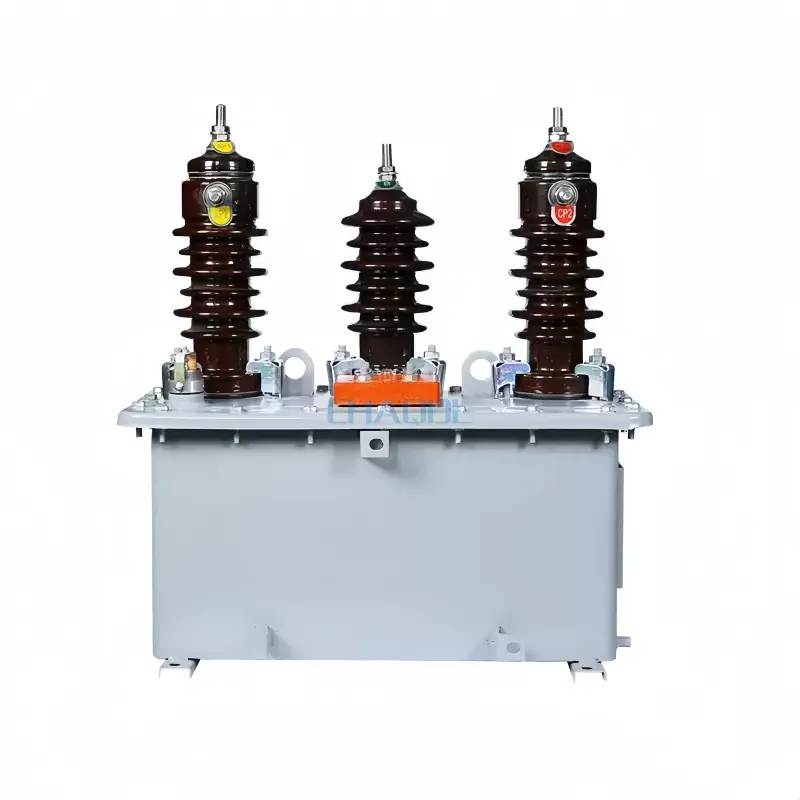

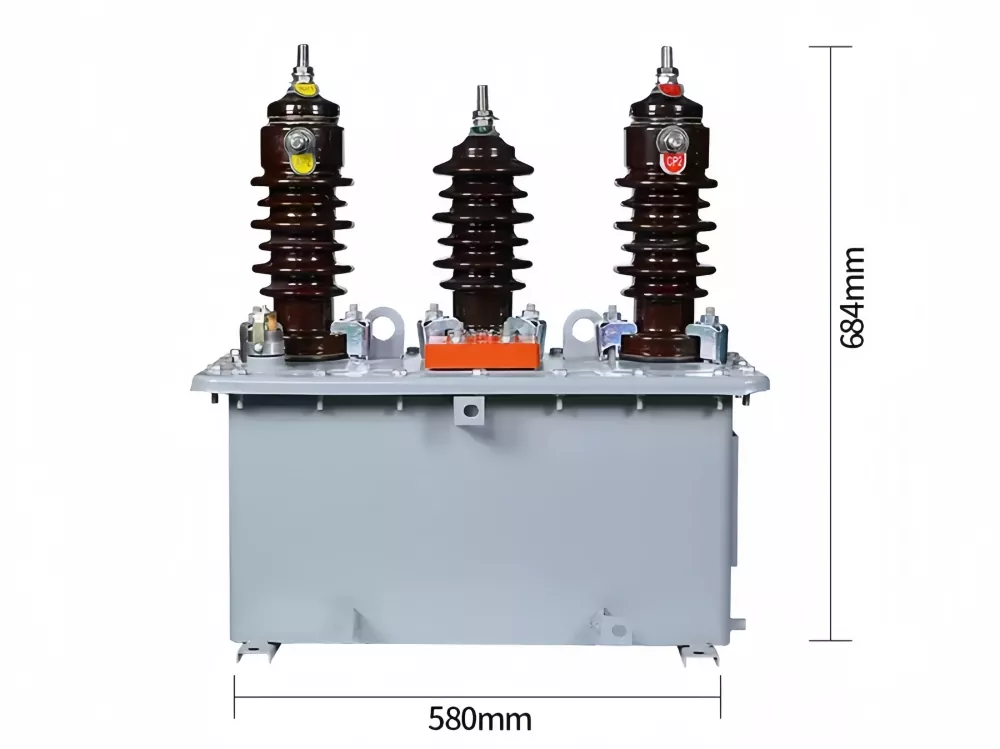

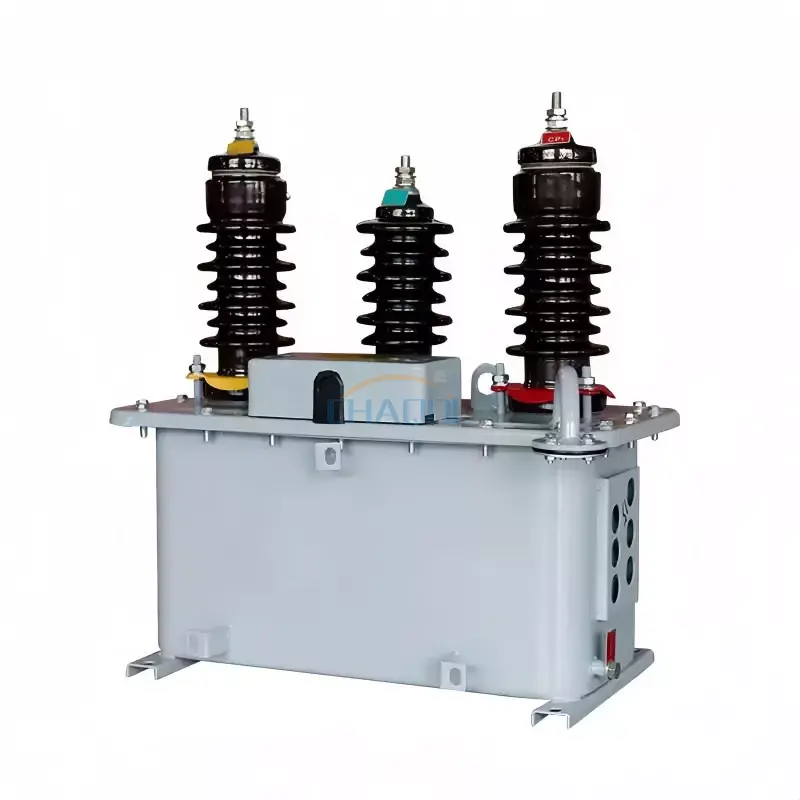

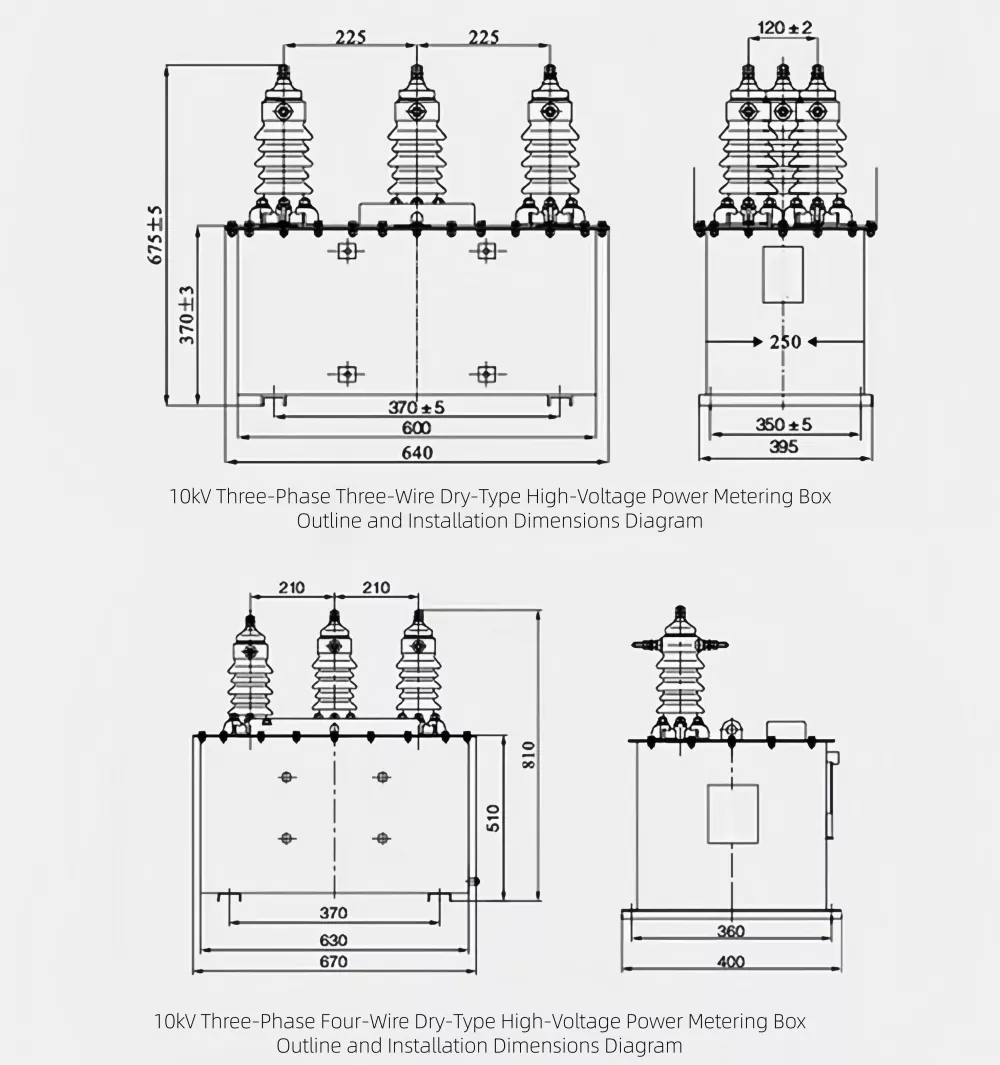

Ten zanurzony w oleju przekładnik kombinowany (model JLS-10) przeznaczony jest do dokładnych pomiarów i zabezpieczeń w systemach elektroenergetycznych średniego napięcia. Integruje funkcje pomiaru napięcia i prądu w jednym urządzeniu wypełnionym olejem, dzięki czemu ma szerokie zastosowanie w zewnętrznych sieciach dystrybucyjnych, podstacjach i przemysłowych systemach monitorowania mocy. W konstrukcji zastosowano uszczelnioną izolację zanurzoną w oleju, aby zapewnić stabilną pracę w warunkach długotrwałego obciążenia i w trudnych warunkach środowiskowych.
Transformator kombinowany zanurzony w oleju został zaprojektowany do jednoczesnej transformacji napięcia i prądu na potrzeby pomiarów elektrycznych i ochrony przekaźników. Nadaje się do systemów dystrybucyjnych 6 kV, 10 kV i 35 kV, szczególnie w podstacjach zewnętrznych, kompaktowych stacjach transformatorowych i przemysłowych sieciach elektroenergetycznych, gdzie niezawodność i wytrzymałość izolacji mają kluczowe znaczenie.
Integrując wiele funkcji pomiarowych w jedną strukturę, zmniejsza przestrzeń instalacyjną i poprawia wydajność okablowania systemu, co czyni go preferowanym rozwiązaniem w nowoczesnych zastosowaniach inteligentnych sieci.
| Nazwa produktu | Transformator kombinowany zanurzony w oleju | Model produktu | JLS-10 |
| Poziom dokładności | Stopień 0,5/0,2 | Napięcie znamionowe | 6/10/35KV |
| Częstotliwość znamionowa | 50 Hz | Stosunek napięcia | 6000/100 |
Parametry techniczne sekcji napięciowej przekładników olejowych JLS-35, 10, 6 i 3
|
Model produktu |
JLS-35 |
JLS-10 |
JLS-6 |
JLS-3 |
|
Znamionowe napięcie pierwotne |
35KV |
10 KV |
6KV |
3KV |
|
Maksymalne napięcie |
40,5 KV |
11,5 KV |
6,9 KV |
3,5 kV |
|
Znamionowe napięcie wtórne |
100 KV |
|||
|
Maksymalna pojemność |
1000VA |
460VA |
320VA |
320VA |
|
Jednorazowy test napięcia wytrzymywanego przy częstotliwości sieciowej |
80 |
38 |
32 |
25 |
|
Znamionowy poziom izolacji |
41/95/200 |
42.12.75 |
7,2/32/60 |
3,6/25/40 |
Parametry techniczne sekcji prądowej przekładników olejowych JLS-35, 10, 6 i 3
|
Znamionowy prąd pierwotny |
Znamionowy prąd wtórny |
wielokrotność FS |
Mnożnik prądu stabilności termicznej 1s |
Znamionowa wielokrotność prądu stabilności dynamicznej |
|
|
Pojedynczy współczynnik zmienny |
0,5, 1,2, 5,5, 7,5, 10, 15, 20, 25, 30, 40, 50, 60 、75, 100, 120, 150, 200, 250, 300, 400, 600, 800 |
5A |
10 |
70 |
120 |
|
Podwójny stosunek |
2,5-5,5-10,7,5-15,10-20,15-30,20-40,25-50,30-60,50-75,100-20,150-300,250-500 |
||||
Przyjmuje w pełni uszczelnioną konstrukcję zbiornika oleju, zapewniając doskonałe właściwości izolacyjne i dużą odporność na wilgoć, kurz i zanieczyszczenia środowiska. Rdzeń wykonany jest z wysokiej jakości stali krzemowej, aby zminimalizować straty energii, a precyzyjne uzwojenia miedziane zapewniają stabilną transmisję prądu i dokładny wynik pomiaru.
W porównaniu z konwencjonalnymi oddzielnymi transformatorami, ten kombinowany transformator zanurzony w oleju znacznie zmniejsza złożoność okablowania i poprawia wydajność instalacji w podstacjach zewnętrznych i szafkach pomiarowych.
1. Nadaje się do montażu na zewnątrz lub wewnątrz systemów dystrybucyjnych
2. Temperatura otoczenia: -25 ℃ do +40 ℃
3. Wysokość: ≤1000 m (wyższa wysokość wymaga indywidualnego projektu)
4. Zastosowanie w środowiskach wolnych od gazów korozyjnych, silnych zanieczyszczeń lub silnych wibracji
P1: Jaka jest główna funkcja kombinowanego transformatora zanurzonego w oleju?
Odp.: Integruje pomiar napięcia i prądu w jednym urządzeniu, zapewniając dokładne pomiary i ochronę przekaźników w systemach elektroenergetycznych średniego napięcia, takich jak podstacje i sieci dystrybucyjne.
P2: Gdzie zwykle instaluje się ten transformator?
Odp.: Jest powszechnie stosowany w podstacjach zewnętrznych, kompaktowych stacjach transformatorowych, przemysłowych systemach dystrybucji energii i szafach pomiarowych wymagających stabilnego pomiaru energii.
P3: Jakie poziomy napięcia obsługuje ten sprzęt?
Odp.: Modele standardowe obsługują systemy 3 kV, 6 kV, 10 kV i 35 kV, dzięki czemu nadają się do szerokiego zakresu zastosowań średniego napięcia.
P4: Jakie są zalety izolacji zanurzonej w oleju?
Odp.: Izolacja olejowa zapewnia doskonałą wytrzymałość dielektryczną, odprowadzanie ciepła i długoterminową stabilność operacyjną, szczególnie w trudnych warunkach zewnętrznych.
P5: Jak często wymaga konserwacji?
Odp.: Konstrukcja jest w pełni uszczelniona, więc wymaga minimalnej konserwacji. Zaleca się regularną kontrolę stanu oleju i połączeń zaciskowych.
P6: Czy można go dostosować do różnych współczynników prądu?
Odp.: Tak, współczynniki prądu i parametry wtórne można dostosować do wymagań projektu, aby dopasować je do różnych systemów pomiarowych i zabezpieczających.
