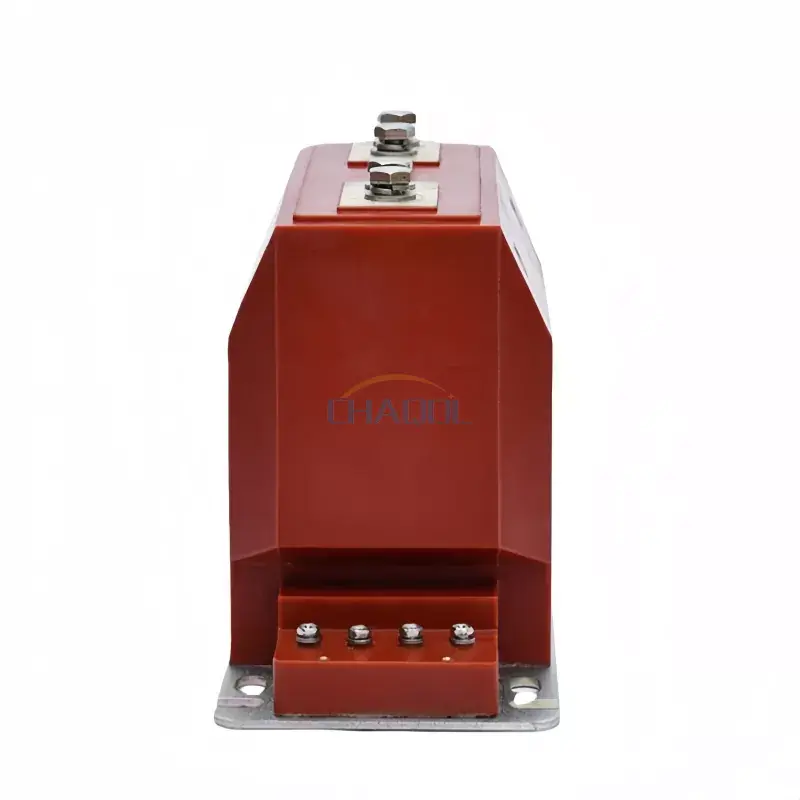

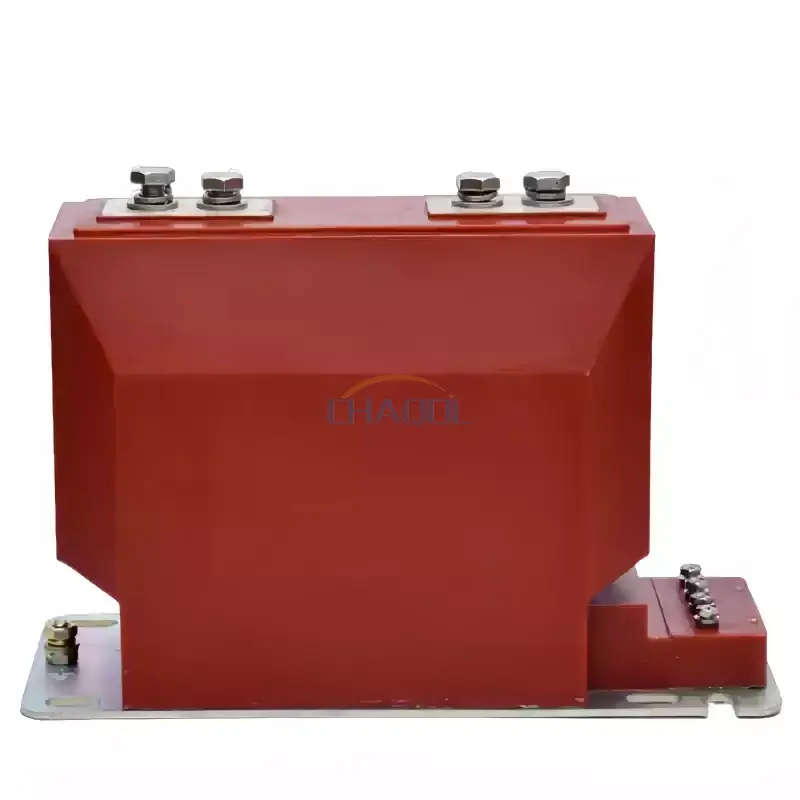

Wewnętrzny przekładnik prądowy 10KV (model LZZBJ9-10) został zaprojektowany do dokładnego pomiaru prądu i zabezpieczenia w wewnętrznych systemach zasilania średniego napięcia. Jest powszechnie instalowany w rozdzielnicach, szafach pomiarowych i kompaktowych podstacjach, gdzie wymagana jest stabilna moc wyjściowa sygnału i niezawodność izolacji w trybie pracy ciągłej.
W automatyce dystrybucyjnej i przemysłowych sieciach elektroenergetycznych wewnętrzny przekładnik prądowy 10 kV odgrywa kluczową rolę w przetwarzaniu wysokiego prądu pierwotnego na znormalizowane sygnały wtórne dla przyrządów pomiarowych i przekaźników ochronnych. Struktura odlewu z żywicy epoksydowej poprawia wytrzymałość mechaniczną i zapewnia stabilną pracę w wilgotnych lub zakurzonych środowiskach wewnętrznych.
W tej serii zastosowano całkowicie zamknięty proces odlewania żywicy epoksydowej, który integruje żelazny rdzeń, uzwojenie wtórne i system izolacji w zwartej obudowie. Konstrukcja zmniejsza ryzyko wyładowań niezupełnych i zwiększa wytrzymałość dielektryczną, dzięki czemu nadaje się do długotrwałej pracy w rozdzielnicach pod napięciem.
Wnętrzowy przekładnik prądowy 10KV jest również wyposażony we wzmocnioną skrzynkę zaciskową do ochrony przewodów wtórnych wraz z podstawą uziemiającą, która zapewnia bezpieczną instalację i zgodność z normami bezpieczeństwa elektrycznego w środowiskach przemysłowych.
Model LZZBJ9-10 obsługuje wiele konfiguracji prądu pierwotnego i klas dokładności, aby spełnić różne wymagania dotyczące pomiarów i zabezpieczeń w systemach dystrybucji energii.
|
Model |
Znamionowy prąd pierwotny |
Kombinacja poziomu dokładności |
Moc znamionowa |
Znamionowy krótkotrwały prąd cieplny |
Znamionowy prąd stabilności dynamicznej |
|
LZZBJ9-10A |
5A |
0,2/10P10 0,5/10P10 0,2/10P10 0,5/10P10
|
10/15VA 10/15VA 10/15VA 10/15VA |
0,45 KA/s |
1,13 KA/s |
|
10A |
0,9 KA/s |
2,25 KA/s |
|||
|
15A |
1,35 KA/s |
3,38 KA/s |
|||
|
20A |
1,8 KA/s |
4,5 KA/s |
|||
|
30A |
2,7 KA/s |
6,75 KA/s |
|||
|
40A |
3,6 KA/s |
9 KA/s |
|||
|
50A |
4,5 KA/s |
11,25 KA/s |
|||
|
75A |
6,75 KA/s |
16,88 KA/s |
|||
|
100A |
9 KA/s |
22,5 KA/s |
|||
|
150A |
13,5 KA/s |
33,75 KA/s |
|||
|
200A |
18 KA/s |
45 KA/s |
|||
|
300A |
24,5 KA/s |
61,25 KA/s |
|||
|
400A |
24,5 KA/s |
61,25 KA/s |
|||
|
500A |
32 KA/s |
80 KA/s |
|||
|
600A |
32 KA/s |
80 KA/s |
|||
|
800A |
32 KA/s |
80 KA/s |
|||
|
1000A |
50 KA/s |
125 KA/s |
|||
|
1200A |
50 KA/s |
125 KA/s |
|||
|
1500A |
50 KA/s |
125 KA/s |
|||
|
2000A |
50 KA/s |
125 KA/s |
|||
|
2500A |
50 KA/s |
125 KA/s |
Znamionowy prąd wtórny: 5A lub 1A
Znamionowy poziom izolacji: 12/42/75KV
Ten typ przekładnika prądowego jest szeroko stosowany w szafach rozdzielczych mocy, podstacjach wewnętrznych, systemach automatyki przemysłowej i systemach zarządzania energią. Jest szczególnie odpowiedni do środowisk wymagających wysokiej dokładności pomiaru i długoterminowej stabilności w warunkach ciągłego obciążenia.
Wewnętrzny przekładnik prądowy 10 kV jest powszechnie integrowany z przekaźnikami zabezpieczającymi, licznikami energii i systemami monitorowania w infrastrukturze inteligentnych sieci i przemysłowych sieciach sterowania mocą.

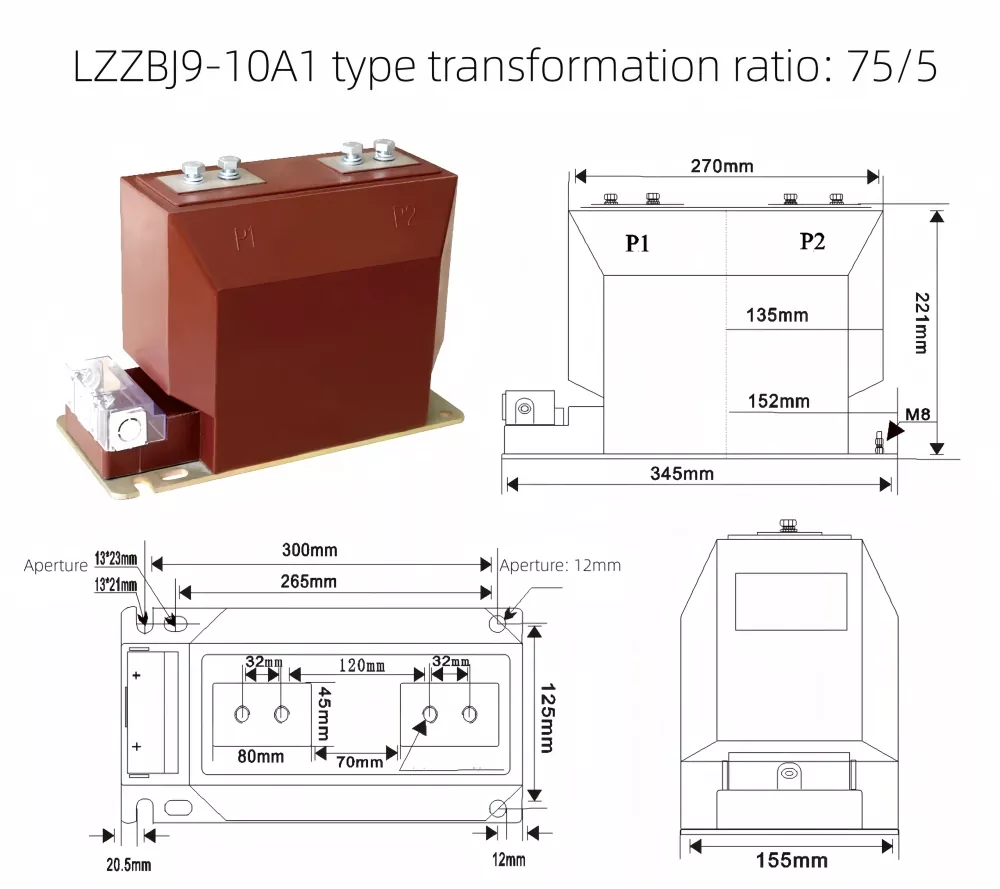

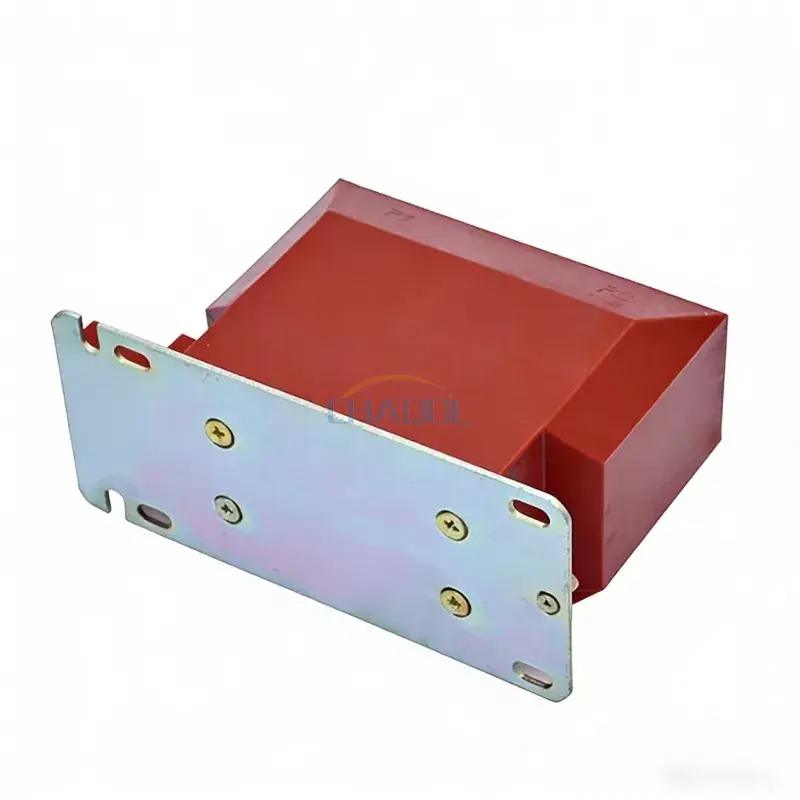

Podstawa produktu została zaprojektowana z wieloma otworami montażowymi i zaciskami uziemiającymi, zapewniając stabilne mocowanie i bezpieczeństwo elektryczne podczas pracy. Pomocnicza skrzynka zaciskowa zapewnia dodatkową ochronę przed przypadkowym kontaktem i zakłóceniami zewnętrznymi.
Jego zwarta konstrukcja umożliwia łatwą instalację w systemach rozdzielnic o ograniczonej przestrzeni, zmniejszając złożoność okablowania i poprawiając efektywność konserwacji.
P1: Jaka jest główna funkcja tego przekładnika prądowego?
Odp.: Przekształca wysoki prąd pierwotny w znormalizowany niski prąd wtórny do celów pomiarowych i ochronnych w wewnętrznych systemach średniego napięcia.
P2: Gdzie zwykle instaluje się wewnętrzny przekładnik prądowy 10 KV?
Odp.: Stosowany jest głównie w rozdzielnicach wewnętrznych, szafach rozdzielczych i kompaktowych podstacjach w przemysłowych i użytkowych systemach zasilania.
P3: Jakie są jego kluczowe zalety w porównaniu z konwencjonalnymi przekładnikami prądowymi?
Odp.: Oferuje izolację z żywicy epoksydowej, zwartą konstrukcję, wysoką dokładność i dużą odporność na wilgoć i kurz, dzięki czemu nadaje się do długotrwałej pracy.
P4: Czy może obsługiwać różne zakresy prądu?
Odp.: Tak, dostępnych jest wiele wartości znamionowych prądu pierwotnego, aby dopasować je do różnych wymagań obciążenia i systemu.
P5: Czy nadaje się do zastosowań w inteligentnych sieciach?
Odp.: Tak, jest szeroko stosowany w inteligentnych systemach pomiarowych i zautomatyzowanych sieciach dystrybucyjnych ze względu na stabilny sygnał wyjściowy.
P6: Czy wymaga częstej konserwacji?
Odp.: Nie jest wymagana częsta konserwacja. Zwykle wystarcza okresowa kontrola zacisków i stanu izolacji.
