Wyłącznik próżniowy 24 kV montowany z boku

TheWyłącznik próżniowy 24 kV montowany z boku(Model: ZN63A (VS1)-24) to wysokowydajny wyłącznik wnętrzowy średniego napięcia przeznaczony do trójfazowych systemów zasilania prądem przemiennym 50 Hz o napięciu znamionowym 24 kV. Integruje mechanizm napędowy i przerywacz próżniowy w zwartą konstrukcję, zapewniając niezawodną ochronę, przełączanie i sterowanie podstacjami, elektrowniami, obiektami przemysłowymi i systemami dystrybucji energii. Wyłącznik jest dostępny w wersji stacjonarnej i wysuwnej, aby sprostać różnym konfiguracjom rozdzielnic.

Wyposażony w zaawansowaną technologię przerywania próżni, wysoką wytrzymałość mechaniczną i niskie wymagania konserwacyjne, ten wyłącznik jest idealny do zastosowań wymagających częstych operacji przełączania. Jest szeroko stosowany w hutnictwie, górnictwie, zakładach chemicznych, przemyśle węglowym, podstacjach użyteczności publicznej i projektach związanych z energią odnawialną, gdzie niezbędna jest bezpieczna i niezawodna dystrybucja energii.

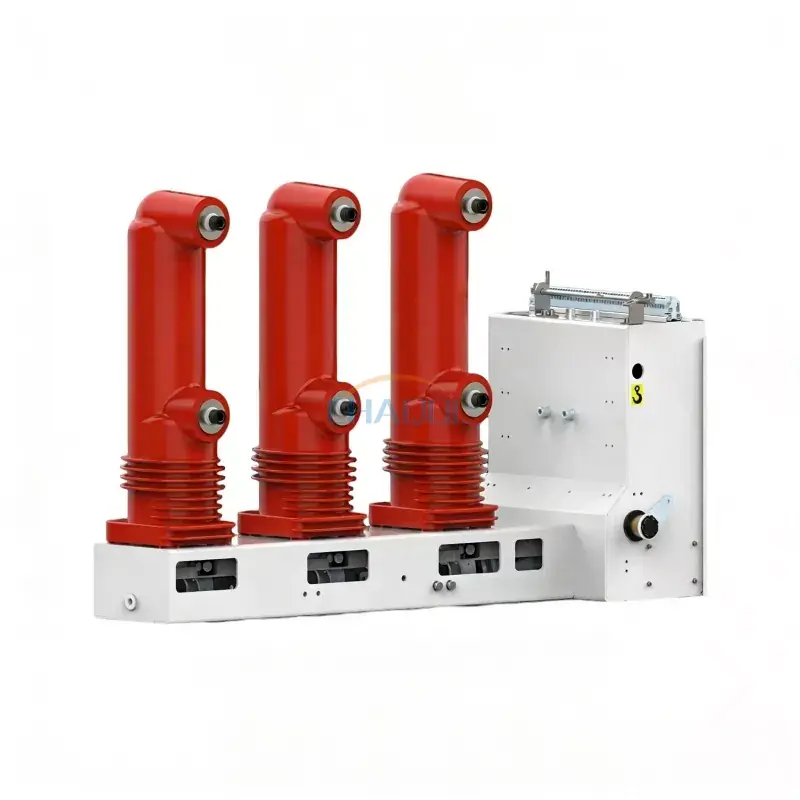

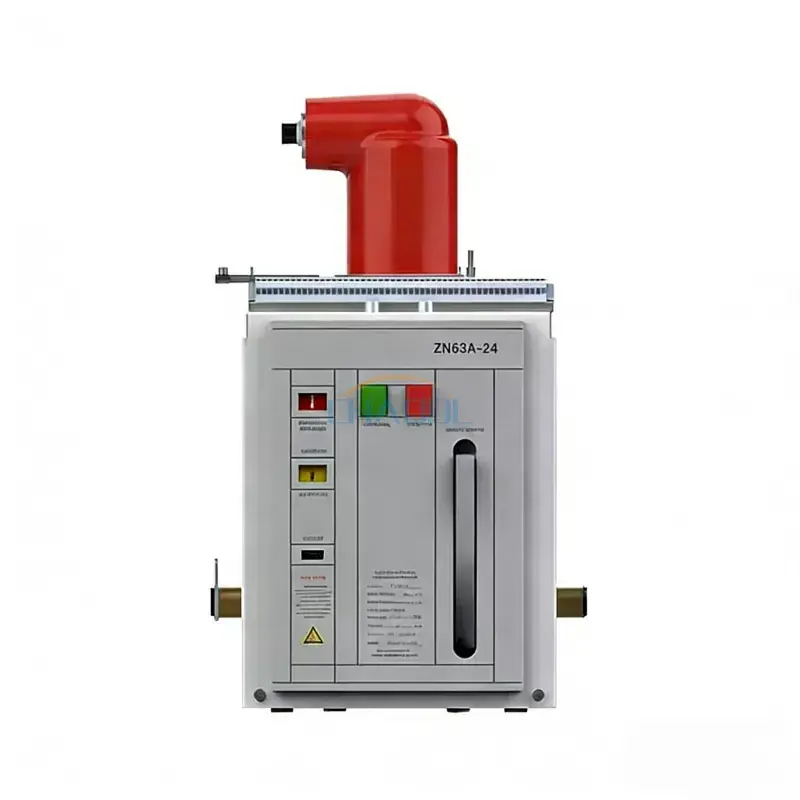

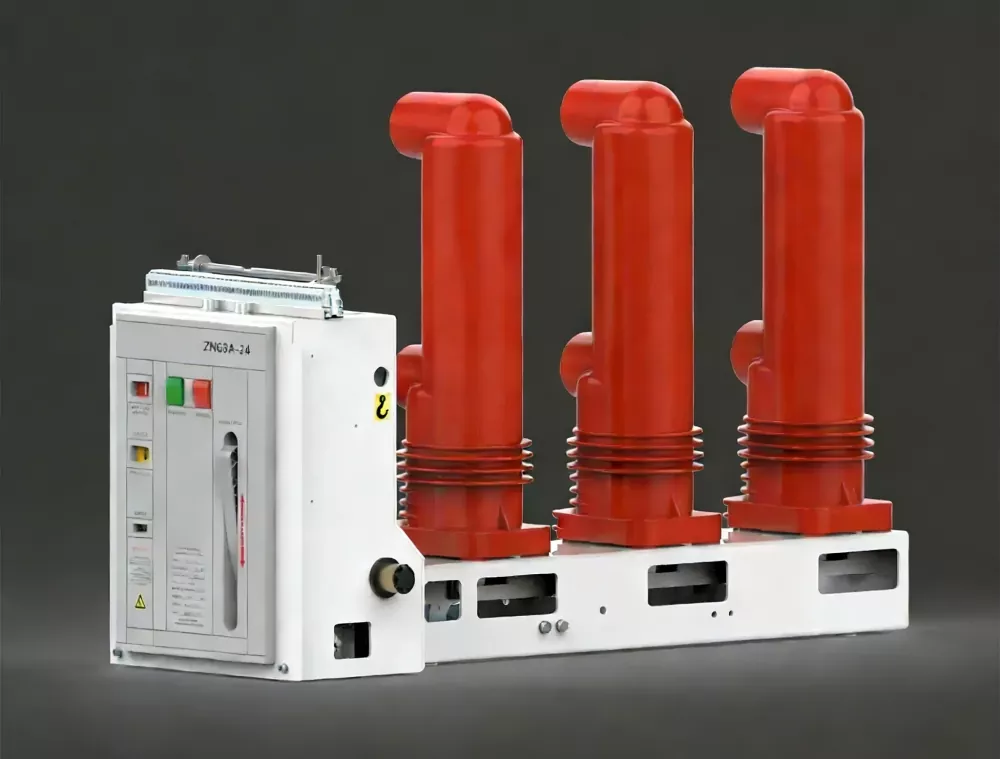

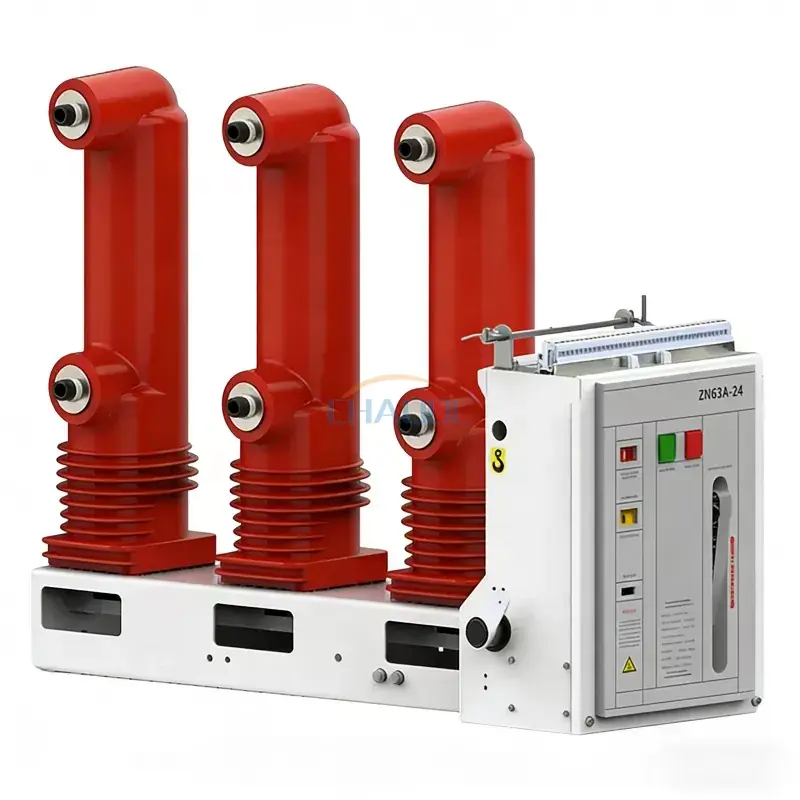

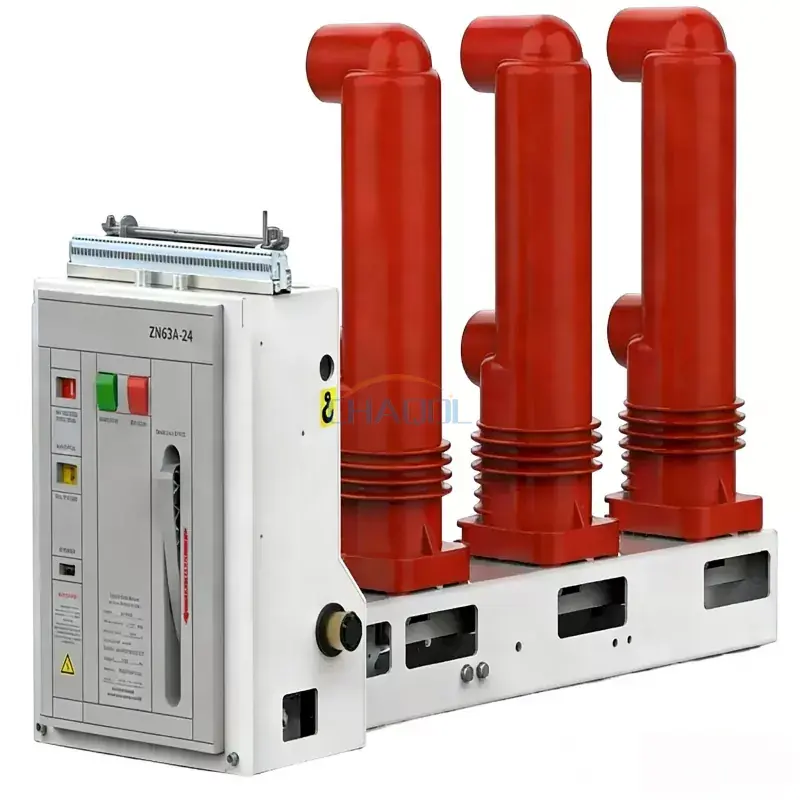

Wygląd produktu

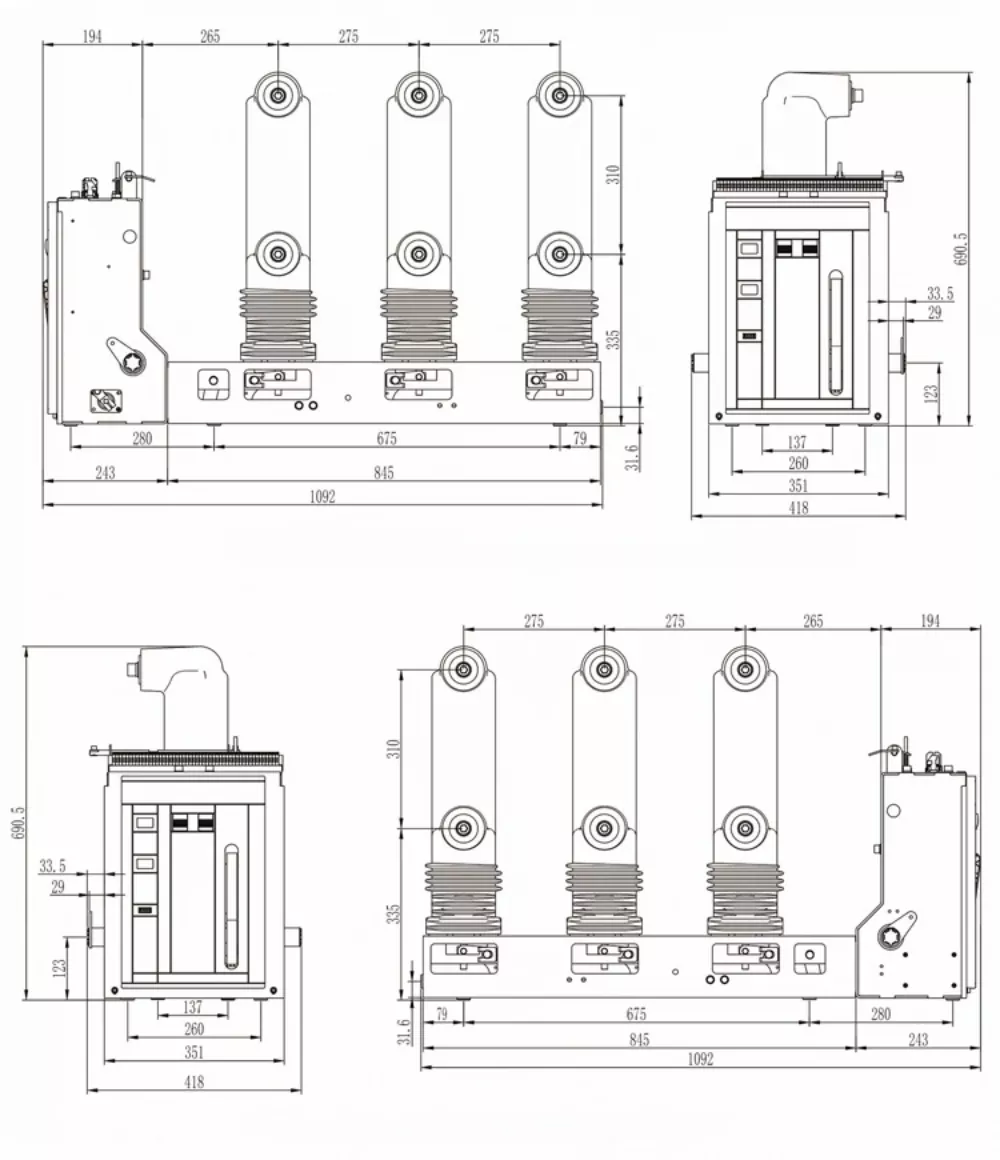

Schemat wymiarów

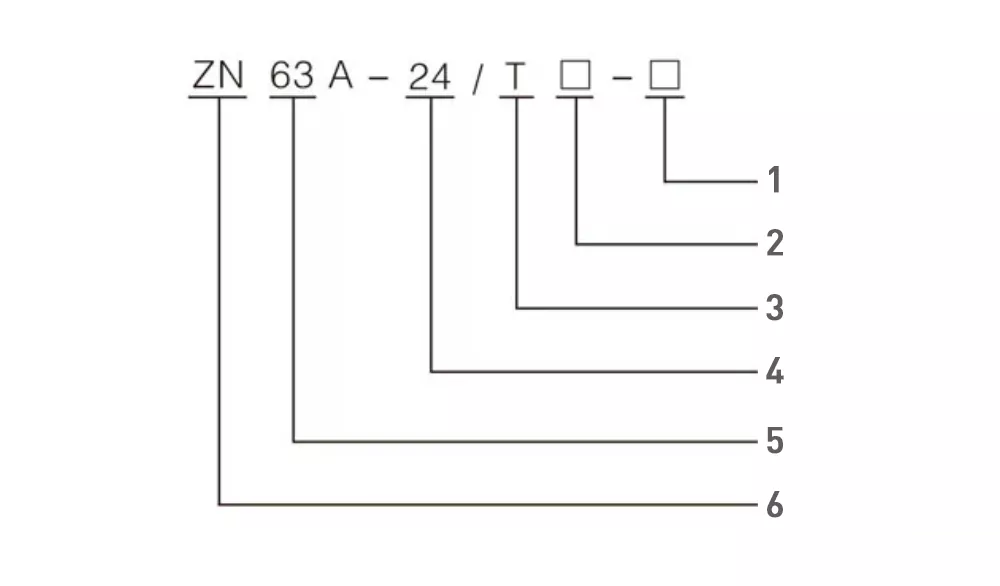

Identyfikacja modelu

• 1 – Znamionowy prąd zwarciowy wyłączalny (kA)
• 2 – Prąd znamionowy (A)
• 3 – Mechanizm operacyjny
• 4 – Napięcie znamionowe (kV)
• 5 – Seria projektowa
• 6 – Wyłącznik próżniowy w pomieszczeniu

Cechy produktu

• Zintegrowany, montowany z boku mechanizm napędowy o zwartej konstrukcji i niezawodnej przekładni.
• Wysokowydajny przerywacz próżniowy ze stykami miedziano-chromowymi zapewnia doskonałą zdolność gaszenia łuku i dłuższą żywotność elektryczną.
• Poziomo ułożony mechanizm sprężynowy umożliwia ładowanie ręczne i silnikowe.
• TheWyłącznik próżniowy 24 kV montowany z bokumogą być instalowane jako typ stacjonarny lub wysuwny, aby dopasować się do różnych systemów rozdzielnic.
• Wysoka wytrzymałość izolacji dielektrycznej, przecinanie niskiego prądu i doskonała wydajność przerywania zwarć.
• Solidna izolacja epoksydowa zapewnia wyjątkową odporność na wilgoć, promieniowanie UV, zmiany temperatury, starzenie się i zanieczyszczenia.
• Trwałość mechaniczna do 10 000 operacji, dzięki czemu nadaje się do zastosowań z częstym przełączaniem.
• Obsługuje inteligentne przekaźniki zabezpieczeniowe i systemy automatyki podstacji.

Parametry techniczne

Projekt konstrukcyjny

Wyłącznik ma trójfazową konstrukcję biegunową wyposażoną w uszczelnioną centralnie ceramiczną lub szklaną przerywacz próżniowy. Styki miedziano-chromowe i technologia podłużnego pola magnetycznego skutecznie zmniejszają erozję styków, poprawiając jednocześnie odzysk dielektryka i zakłócając działanie. Zintegrowany mechanizm sprężynowy zapewnia stabilne otwieranie i zamykanie przy minimalnej konserwacji przez cały okres użytkowania.

W zależności od wymagań zastosowania, słupy mogą być produkowane przy użyciu izolacji z żywicy epoksydowej o wysokiej wytrzymałości lub izolacji powlekanej kauczukiem silikonowym, zapewniającej doskonałą odporność na wilgoć, kondensację, ekspozycję na promieniowanie UV i trudne warunki przemysłowe.

Aplikacje

TheWyłącznik próżniowy 24 kV montowany z bokujest szeroko stosowany w systemach rozdzielczych średniego napięcia wymagających niezawodnej ochrony, częstej pracy i długiej żywotności.

• Elektrownie
• Podstacje elektryczne
• Przemysłowe systemy dystrybucji energii
• Operacje wydobywcze
• Zakłady metalurgiczne
• Zakłady przetwórstwa chemicznego
• Przemysł węglowy
• Projekty dotyczące energii odnawialnej
• Sieci elektroenergetyczne komercyjne i miejskie
• Inteligentne podstacje i systemy automatyki

Środowisko operacyjne

• Temperatura otoczenia: -15°C do +40°C
• Wysokość montażu: do 1000 m (wyższe wysokości dostępne na życzenie)
• Maksymalna intensywność sejsmiczna: 8 stopni
• Wilgotność względna: średnia dzienna ≤95%, średnia miesięczna ≤90%
• Nadaje się do środowisk wolnych od zagrożenia pożarowego, ryzyka wybuchu, poważnych zanieczyszczeń, gazów korozyjnych i nadmiernych wibracji.

Zasada działania

TheWyłącznik próżniowy 24 kV montowany z bokuwykorzystuje uszczelniony przerywacz próżniowy jako środek gaszący łuk. W przypadku pojawienia się prądu zwarciowego styki szybko się rozdzielają, a komora próżniowa niemal natychmiast gasi łuk elektryczny, zapewniając szybką izolację zwarcia przy minimalnym zużyciu styków. W połączeniu ze sprężynowym mechanizmem napędowym wyłącznik zapewnia niezawodne działanie przełączania, wysoką zdolność przerywania i długoterminową stabilność działania.

Dlaczego warto wybrać ten wyłącznik próżniowy?

• Kompaktowa, zintegrowana konstrukcja montowana z boku
• Długa żywotność elektryczna i mechaniczna
• Konstrukcja łatwa w utrzymaniu
• Doskonałe właściwości izolacyjne
• Niezawodna praca w warunkach częstego przełączania
• Nadaje się do rozdzielnic stacjonarnych i wysuwnych
• Kompatybilny z inteligentnymi systemami zabezpieczeń i automatyki

Często zadawane pytania

Do czego służy boczny wyłącznik próżniowy 24 kV?

Służy do przełączania, ochrony i sterowania urządzeniami elektrycznymi średniego napięcia w podstacjach, zakładach przemysłowych, systemach dystrybucji mediów i komercyjnych sieciach energetycznych.

Jakie są zalety wyłącznika próżniowego?

Wyłączniki próżniowe zapewniają doskonałe przerywanie łuku, niskie wymagania konserwacyjne, długą żywotność, wysoką niezawodność działania i przyjazną dla środowiska pracę bez oleju lub gazu SF6.

Czy ten wyłącznik można zamontować w rozdzielnicy wysuwnej?

Tak. Jest dostępny zarówno w konfiguracji stacjonarnej, jak i wysuwnej, co pozwala na elastyczną integrację z różnymi zespołami rozdzielnic.

W jakich branżach powszechnie wykorzystuje się ten produkt?

Jest szeroko stosowany w energetyce, podstacjach, hutnictwie, górnictwie, przetwórstwie chemicznym, przemyśle węglowym, obiektach energii odnawialnej i przemysłowych systemach dystrybucji energii.
