Podsumowanie artykułu:Niezawodna ochrona średniego napięcia wymaga czegoś więcej niż tylko przerwania zakłócenia. Operatorzy użyteczności publicznej i przemysłowi również potrzebują szybkiego przełączania, stabilnych parametrów mechanicznych, niskich wymagań konserwacyjnych i kompatybilności z coraz bardziej inteligentnymi sieciami dystrybucyjnymi. JakiśZewnętrzny wyłącznik z magnesem trwałymłączy technologię przerywania próżni z mechanizmem napędowym z magnesem trwałym, aby sprostać tym wymaganiom. W artykule wyjaśniono, jak działa ta technologia, gdzie można ją zastosować, jakie czynniki techniczne należy ocenić przed zakupem i w jaki sposób może ona pomóc w ograniczeniu wyzwań operacyjnych w nowoczesnych systemach dystrybucji energii.
Sieci dystrybucyjne średniego napięcia działają w wymagających warunkach. Awaria linii zasilającej, przyłącza transformatora, magistrali przemysłowej, systemu zasilania kolejowego lub instalacji energii odnawialnej może przerwać dostawę energii elektrycznej i potencjalnie uszkodzić cenny sprzęt. Wyłącznik jest zatem krytyczną częścią łańcucha zabezpieczającego.
Jednak współcześni operatorzy stoją przed kilkoma wyzwaniami jednocześnie. Sprzęt może być instalowany na zewnątrz, gdzie jest narażony na wilgoć, kurz, promieniowanie ultrafioletowe, zmiany temperatury i inne czynniki środowiskowe. Jednocześnie sieci dystrybucyjne stają się coraz bardziej zautomatyzowane, co stwarza zapotrzebowanie na sprzęt, który może konsekwentnie reagować na polecenia elektryczne i komunikować się z inteligentnymi systemami zabezpieczeń i kontroli.
Tradycyjne młoty napędzane mechanicznie mogą działać skutecznie, ale ich mechanizmy operacyjne zawierają wiele ruchomych części. Zużycie mechaniczne, wymagania dotyczące regulacji i niespójna praca przez długie okresy użytkowania mogą stać się problemem, szczególnie w instalacjach wymagających częstego przełączania.

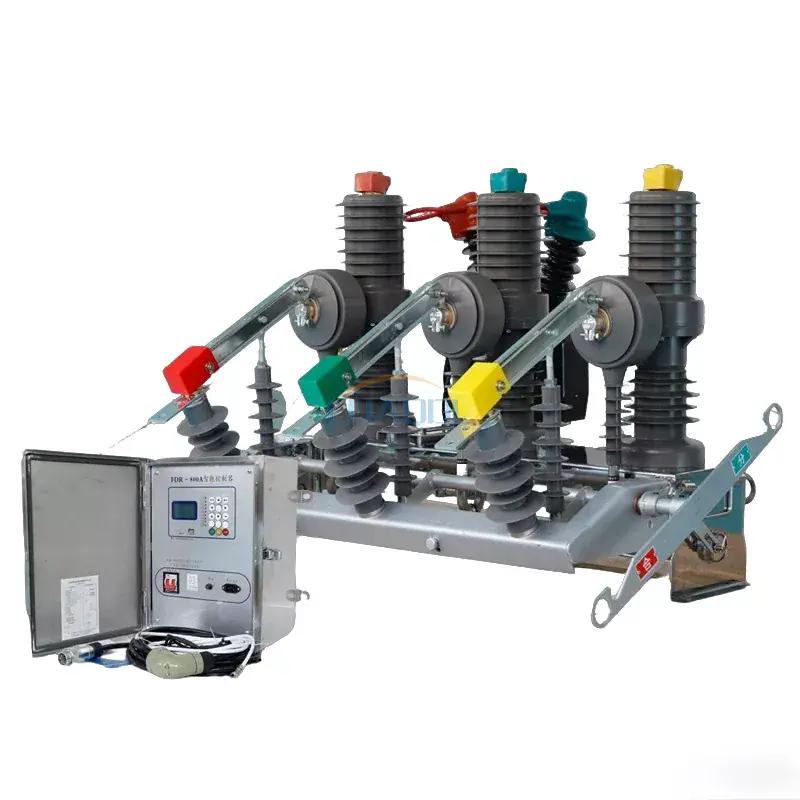

Zewnętrzny wyłącznik z magnesem trwałym pozwala sprostać tym wyzwaniom, łącząc przerywacz próżniowy z siłownikiem z magnesem trwałym. Rezultatem jest kompaktowe rozwiązanie przełączające średniego napięcia, zaprojektowane z myślą o niezawodnym działaniu, zmniejszonej złożoności mechanicznej i integracji z nowoczesnymi systemami dystrybucyjnymi.
Zasada działania opiera się na dwóch podstawowych technologiach:przerwa w próżniIuruchamianie magnesem trwałym.
Podczas normalnej pracy wyłącznik umożliwia przepływ prądu przez ścieżkę przewodzącą. Gdy system zabezpieczający zidentyfikuje stan nienormalny, mechanizm operacyjny otrzymuje polecenie otwarcia styków. Siłownik z magnesem trwałym napędza mechanizm, oddzielając styki wewnątrz komory próżniowej.
Kiedy styki się rozdzielą, może na krótko powstać łuk elektryczny. Ponieważ styki znajdują się wewnątrz przerywacza próżniowego, łuk szybko gaśnie, gdy prąd przepływa przez jego naturalny punkt przerwania. Obwód jest wówczas elektrycznie izolowany od usterki.
W przypadku operacji zamykania siłownik przesuwa styki z powrotem do wymaganej pozycji. Kontrolowany ruch pomaga zapewnić powtarzalną wydajność przełączania.
Tę sekwencję działania można podsumować w następujący sposób:
Połączenie tych technologii jest szczególnie przydatne, gdy operatorzy potrzebują szybkiego przełączania i niezawodnej wydajności mechanicznej bez polegania na złożonej strukturze operacyjnej opartej na sprężynach.
Mechanizm napędowy ma bezpośredni wpływ na niezawodność wyłącznika. Mechanizm z magnesami trwałymi wykorzystuje siłę elektromagnetyczną do kontrolowania ruchu mechanizmu przełączającego i utrzymywania jego pozycji roboczej.
W porównaniu z mechanizmami zawierającymi większą liczbę mechanicznych elementów transmisyjnych, siłownik z magnesem trwałym może mieć mniej ruchomych elementów. Zmniejsza to potencjalne punkty zużycia mechanicznego i pomaga utrzymać spójne zachowanie podczas otwierania i zamykania.
| Namysł | Mechanizm z magnesem trwałym | Tradycyjny mechanizm mechaniczny |
|---|---|---|
| Złożoność mechaniczna | Stosunkowo prosta struktura operacyjna | Może zawierać więcej mechanicznych części przekładni |
| Ruchome komponenty | Zmniejszona liczba ruchomych części mechanicznych | Generalnie więcej elementów mechanicznych |
| Zapotrzebowanie na konserwację | Zaprojektowany do pracy wymagającej niewielkiej konserwacji | Może wymagać okresowych kontroli i regulacji |
| Konsystencja przełączania | Stabilne sterowanie elektromagnetyczne | Może w większym stopniu zależeć od stanu mechanicznego |
| Częste przełączanie | Dobrze nadaje się do zastosowań wymagających powtarzalnej operacji | Wybór zależy od konstrukcji mechanizmu i cyklu pracy |
Praktyczna zaleta to nie tylko zmniejszenie liczby komponentów. Mechanizm napędowy jest również ważnym czynnikiem, gdy wyłączniki są instalowane w lokalizacjach, w których dostęp do konserwacji jest utrudniony lub gdzie nieplanowane przestoje mogą wiązać się ze znacznymi kosztami operacyjnymi.
Prawidłowo zaprojektowany zewnętrzny wyłącznik z magnesem trwałym zawiera kilka skoordynowanych elementów elektrycznych, mechanicznych i izolacyjnych. Każdy element przyczynia się do bezpiecznego przełączania i niezawodnego działania.
Ponieważ te elementy współpracują ze sobą, wybór nigdy nie powinien opierać się wyłącznie na napięciu znamionowym. Należy wziąć pod uwagę pełne obciążenie elektryczne, środowisko instalacji, wymagania dotyczące sterowania i strategię ochrony systemu.
Jedną z najważniejszych zalet jest uproszczony mechaniczny system obsługi. Dzięki mniejszej liczbie punktów zużycia mechanicznego można ograniczyć rutynową regulację mechaniczną. Może to być szczególnie cenne w przypadku podstacji zewnętrznych, oddalonych sieci dystrybucyjnych i obiektów przemysłowych, gdzie dostęp konserwacyjny jest niewygodny.
Aktywacja magnesem trwałym zapewnia kontrolowany ruch elektromagnetyczny. Spójne zachowanie podczas otwierania i zamykania jest ważne, gdy wyłącznik jest wielokrotnie uruchamiany przez systemy zabezpieczeń, automatyki lub zdalnego sterowania.
Przerywacz próżniowy zapewnia skuteczne przerwanie łuku bez konieczności stosowania w komorze wyłączającej konwencjonalnych gazów izolacyjnych lub mediów ciekłych do wygaszenia łuku. Dzięki temu technologia próżniowa dobrze nadaje się do wielu zastosowań w dystrybucji średniego napięcia.
Siłownik zaprojektowano tak, aby działał wydajnie, co może pomóc w zmniejszeniu zużycia energii wymaganej do operacji przełączania. Dokładne zużycie energii zależy od konkretnej konfiguracji i systemu sterowania, dlatego przed ostatecznym wyborem należy zawsze sprawdzić specyfikacje projektu.
Sprzęt do dystrybucji na zewnątrz musi radzić sobie z narażeniem środowiska. Odpowiednio zaprojektowana obudowa wyłącznika zewnętrznego pomaga chronić elementy wewnętrzne przed wilgocią, kurzem, promieniowaniem ultrafioletowym i zmieniającymi się warunkami pogodowymi.
W przypadku zastosowań obejmujących wielokrotne przełączanie wytrzymałość mechaniczna jest ważnym kryterium zakupu. Specyfikacja produktu Anqiang wskazuje trwałość mechaniczną do 10 000 operacji dla odpowiedniej konfiguracji zewnętrznego wyłącznika z magnesem trwałym.
Nowoczesne sieci elektroenergetyczne w coraz większym stopniu opierają się na zdalnym sterowaniu, monitorowaniu i automatycznym zarządzaniu awariami. Odpowiednio skonfigurowany wyłącznik z magnesem trwałym może wspierać integrację z systemami SCADA i automatyką dystrybucyjną, umożliwiając operatorom budowanie bardziej responsywnych sieci elektrycznych.
Wybór wyłącznika na podstawie jego nazwy lub klasy napięcia może prowadzić do nieprawidłowej konfiguracji. Kupujący powinni porównać specyfikacje wyłącznika z rzeczywistą charakterystyką elektryczną instalacji.
| Parametr | Przykładowa specyfikacja | Dlaczego to ma znaczenie |
|---|---|---|
| Napięcie znamionowe | 12 kV / 24 kV | Musi odpowiadać klasie napięcia znamionowego systemu dystrybucyjnego. |
| Częstotliwość znamionowa | 50 Hz | Musi odpowiadać częstotliwości systemu elektroenergetycznego. |
| Prąd znamionowy | 630 A / 1250 A | Określa zdolność do ciągłego przenoszenia prądu. |
| Prąd wyłączający zwarcie | 20 kA / 25 kA | Wskazuje zdolność wyłącznika do przerywania prądu zwarciowego. |
| Szczytowy prąd wytrzymywany | 50 kA / 63 kA | Ważne dla oceny krótkotrwałego stresu elektromagnetycznego. |
| Napięcie wytrzymywane udaru piorunowego | 125 kV / 145 kV | Ważne dla koordynacji izolacji i ochrony przed stanami przejściowymi. |
| Żywotność mechaniczna | Do 10 000 operacji | Przydatne, gdy oczekuje się częstego przełączania. |
Informacje o produkcie dostarczone przez Anqiang wymieniają konfiguracje napięcia znamionowego 12 kV i 24 kV, prądy znamionowe 630 A i 1250 A oraz zdolności wyłączania zwarciowego 20 kA i 25 kA dla odpowiednich modeli.
Rzeczywisty wybór powinien zawsze opierać się na kompletnym projekcie systemu, obowiązujących normach, koordynacji zabezpieczeń i wymaganiach specyficznych dla projektu, a nie zakładać, że każda konfiguracja ma identyczne parametry znamionowe.
Połączenie konstrukcji zewnętrznej, przerywania próżni i działania z magnesami trwałymi sprawia, że urządzenie to nadaje się do szerokiego zakresu zastosowań średniego napięcia.
Anqiang identyfikuje podstacje użyteczności publicznej, sieci dystrybucyjne, elektryfikację kolei, górnictwo, przemysłowe systemy zasilania i instalacje energii odnawialnej jako obszary zastosowań swojego zewnętrznego wyłącznika z magnesami trwałymi.
Właściwy wyłącznik należy wybrać zaczynając od układu elektrycznego, a nie od katalogu produktów. Praktyczny proces selekcji może zapobiec zarówno zaniżeniom specyfikacji, jak i niepotrzebnemu przewymiarowaniu.
Takie podejście jest bardziej niezawodne niż wybór wyłącznika wyłącznie na podstawie prądu znamionowego lub ceny zakupu. Niższy koszt początkowy może stać się kosztowny, jeśli sprzęt jest trudny w utrzymaniu, niekompatybilny z systemem sterowania lub nieprawidłowo dopasowany do poziomu usterek.
Chociaż wyłączniki z magnesami trwałymi zaprojektowano tak, aby ograniczały konserwację mechaniczną, niskie koszty konserwacji nie oznaczają zerowej inspekcji. Zdyscyplinowany program operacyjny pozostaje ważny w przypadku sprzętu średniego napięcia.
W przypadku sprzętu przeznaczonego do użytku na zewnątrz szczególnie ważna jest kontrola środowiskowa. Wilgoć, zanieczyszczenia, korozja i uszkodzenia mechaniczne mogą stopniowo wpływać na izolację i niezawodność działania, nawet jeśli sam wyłącznik ma solidną konstrukcję.
Dlatego program konserwacji zapobiegawczej powinien skupiać się na całej instalacji, a nie traktować wyłącznik jako izolowany element.
Zewnętrzny wyłącznik z magnesem trwałym to wyłącznik średniego napięcia, który łączy w sobie przerywacz próżniowy z mechanizmem napędowym z magnesem trwałym. Został zaprojektowany do niezawodnego przełączania i przerywania zwarć w zewnętrznych systemach dystrybucji i zasilania przemysłowego.
Konfiguracja zależy od producenta i wymagań projektu. Rodzina produktów ZW32-12G i ZW32-24G firmy Anqiang jest przeznaczona do zastosowań średniego napięcia 12 kV i 24 kV.
Mechanizm może zmniejszyć złożoność mechaniczną, zapewnić spójny ruch przełączający, zmniejszyć zużycie mechaniczne i wspierać działanie wymagające niewielkiej konserwacji. Cechy te są szczególnie cenne w przypadku urządzeń narażonych na częste przełączanie.
Tak. Odpowiednio skonfigurowaną jednostkę można zintegrować z automatyką dystrybucyjną, SCADA, zdalnym monitoringiem i inteligentnymi systemami zabezpieczeń. Do każdego projektu należy potwierdzić dokładną konfigurację komunikacji i sterowania.
Tak. Zewnętrzne wyłączniki automatyczne z magnesami trwałymi można stosować w sekcjach średniego napięcia systemów dystrybucji energii słonecznej i wiatrowej, gdzie ich napięcie, prąd, charakterystyka przerywania zwarcia, izolacja i sterowanie odpowiadają wymaganiom instalacji.
Wytrzymałość mechaniczna zależy od konkretnego modelu i warunków pracy. Obowiązująca specyfikacja Anqiang podaje trwałość mechaniczną do 10 000 operacji.
Aby uzyskać dokładne zalecenia techniczne, należy podać napięcie systemu, prąd znamionowy, poziom zwarcia, częstotliwość, środowisko instalacji, obowiązek przełączania, napięcie sterujące, wymagania dotyczące automatyki, sposób montażu i wszelkie obowiązujące standardy projektowe. Podanie tych informacji na wczesnym etapie może ograniczyć późniejsze zmiany specyfikacji.
Zewnętrzny wyłącznik z magnesem trwałym to coś więcej niż konwencjonalne urządzenie przełączające z innym siłownikiem. Łącząc przerywanie próżni z pracą z magnesami trwałymi, spełnia kilka praktycznych wymagań nowoczesnych sieci średniego napięcia: niezawodne przełączanie, zmniejszona złożoność mechaniczna, mniejsze wymagania konserwacyjne, możliwość adaptacji na zewnątrz i kompatybilność z coraz bardziej zautomatyzowanymi systemami dystrybucji energii.
Najważniejszą kwestią dla kupujących jest dopasowanie wyłącznika automatycznego do rzeczywistego obciążenia elektrycznego. Przed podjęciem ostatecznej decyzji należy ocenić napięcie znamionowe, prąd ciągły, zdolność do przerywania zwarć, poziom izolacji, częstotliwość przełączania, warunki środowiskowe, architekturę sterowania i wymagania instalacyjne.
Anqiang dostarcza rozwiązania w zakresie zewnętrznych wyłączników z magnesami trwałymi do zastosowań średniego napięcia, z konfiguracjami zaprojektowanymi dla systemów i zastosowań 12 kV i 24 kV, począwszy od sieci dystrybucyjnych i podstacji po projekty przemysłowe, kolejowe, górnicze i związane z energią odnawialną.
Szukasz niezawodnego zewnętrznego wyłącznika z magnesami trwałymi do swojego projektu średniego napięcia?Podziel się z innymi informacjami o napięciu systemu, prądzie znamionowym, poziomie usterek, środowisku instalacji i wymaganiach dotyczących sterowaniaAnqiangw celu omówienia odpowiedniej konfiguracji.Skontaktuj się z namiaby uzyskać informacje o produkcie, pomoc techniczną i rozwiązanie dopasowane do Twojej aplikacji.
Ważny:Wybór i instalacja wyłącznika powinna zostać przeprowadzona przez wykwalifikowanych elektryków i zgodnie z obowiązującymi normami lokalnymi, wymaganiami dotyczącymi ochrony systemu i dokumentacją techniczną producenta.
