Zewnętrzny wyłącznik automatyczny SF6 126KV

Zewnętrzny wyłącznik SF6 126 KV (model LW36-126) to urządzenie przełączające klasy transmisyjnej wysokiego napięcia, przeznaczone do podstacji sieci elektroenergetycznych, systemów przesyłowych mediów i wielkogabarytowych przemysłowych sieci elektrycznych. Jest szeroko stosowany do sterowania, ochrony i przełączania prądu obciążenia, prądu przeciążeniowego i prądu zwarciowego, a także może działać jako wyłącznik sprzęgłowy w połączonych systemach zasilania.

Ten zewnętrzny wyłącznik SF6 126 KV wykorzystuje sześciofluorek siarki (SF6) jako środek gaszący łuk i izolujący, w połączeniu z jednokolumnową konstrukcją z pojedynczym przerwaniem na biegun. Podczas przerw zasada gaszenia łuku za pomocą energii własnej generuje szybki przepływ gazu wewnątrz komory łukowej, aby skutecznie ochłodzić i wygasić łuk, zapewniając stabilną wydajność wyłączania w warunkach dużych zwarć.

Wyposażony w sprężynowy mechanizm napędowy napędzany przekładnikiem prądowym i trójstopniowy mechaniczny układ połączeń, LW36-126 oferuje precyzyjną wydajność przełączania, wysoką niezawodność mechaniczną i doskonałą długoterminową stabilność działania w wymagających warunkach zewnętrznych.

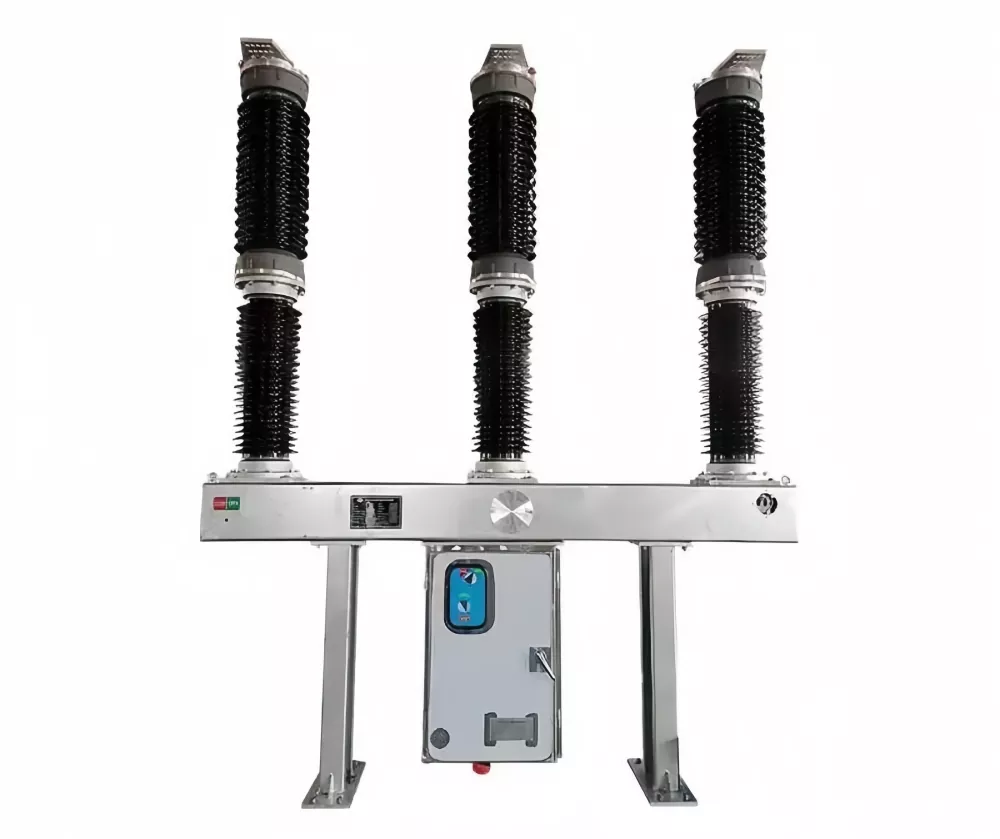

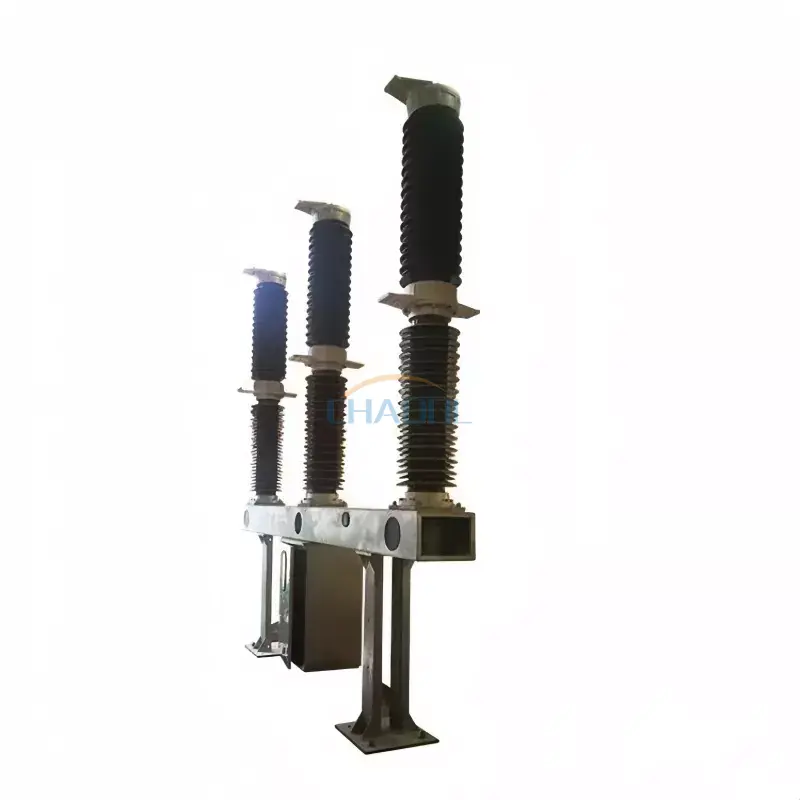

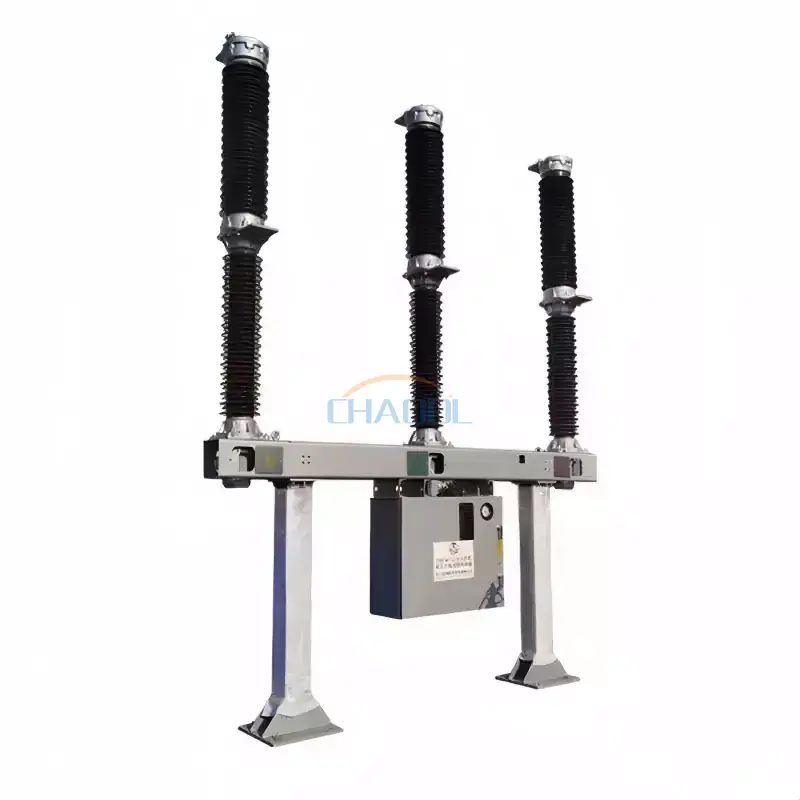

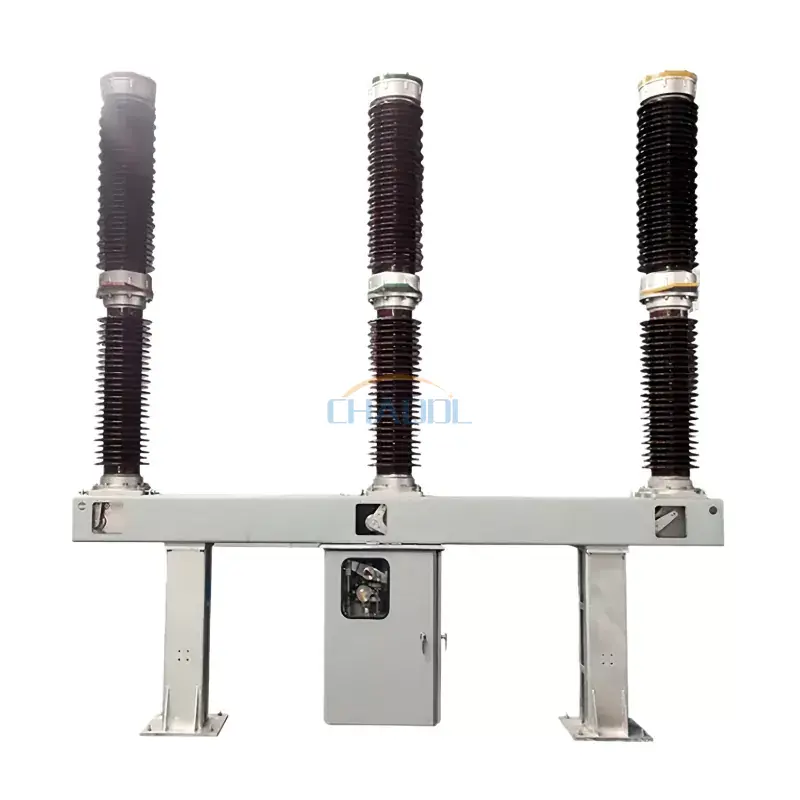

Wygląd produktu

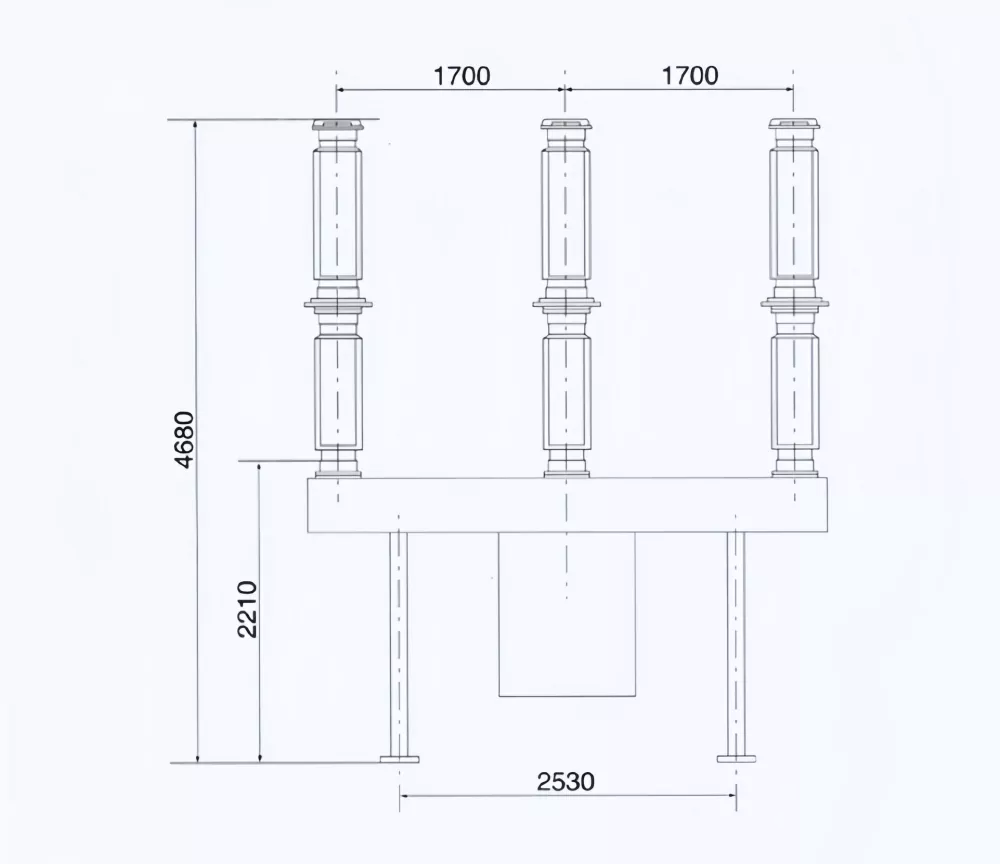

Schemat wymiarów produktu

Środowisko operacyjne

• Wysokość montażu: ≤ 3000 metrów nad poziomem morza
• Temperatura otoczenia: -30°C do +40°C
• Maksymalna prędkość wiatru: ≤ 34 m/s
• Stopień zanieczyszczenia: Klasa III (25 mm/kV)

Parametry techniczne

Cechy produktu

• Zaawansowana izolacja gazowa SF6 zapewnia doskonałe wygaszanie łuku i wydajność dielektryczną.
• Konstrukcja z pojedynczą kolumną i pojedynczym przerwaniem zmniejsza złożoność mechaniczną i poprawia niezawodność.
• Wysoka zdolność wyłączania do 40 kA w celu przerwania zwarcia na poziomie transmisji.
• Sprężynowy mechanizm napędowy napędzany przekładnikiem prądowym zapewnia stabilną i precyzyjną pracę przełączania.
• Nadaje się do trudnych warunków zewnętrznych, charakteryzuje się dużą odpornością na zanieczyszczenia, wiatr i zmiany temperatury.
• Długa żywotność mechaniczna i niskie wymagania konserwacyjne dla operatorów sieci.
• Kompatybilny z nowoczesnymi systemami automatyki stacyjnej i zdalnego sterowania.

Struktura produktu i zasada działania

Zewnętrzny wyłącznik SF6 126KV składa się z komory gaszenia łuku wypełnionej gazem SF6, zintegrowanego przekładnika prądowego, mechanizmu operacyjnego, izolacyjnej konstrukcji wsporczej i systemu stalowej obudowy. Gaz SF6 działa zarówno jako środek izolujący, jak i gaszący łuk, zapewniając wysoką wytrzymałość dielektryczną i szybki powrót do zdrowia po przerwaniu.

W przypadku awarii mechanizm operacyjny powoduje rozłączenie ruchomego styku, generując szybki przepływ gazu SF6 wewnątrz komory łukowej. Ten przepływ powietrza szybko chłodzi i dejonizuje łuk, zapewniając bezpieczne przerwanie prądów zwarciowych wysokiego napięcia. Trzystopniowy mechaniczny układ połączeń zapewnia zsynchronizowaną pracę bieguna i wysoką stabilność zrywania.

Aplikacje

• Podstacje przesyłowe wysokiego napięcia
• Systemy połączeń sieci elektroenergetycznych
• Sieci przesyłowe i dystrybucyjne mediów
• Elektrownie wodne i cieplne
• Przemysłowe systemy zasilania wysokiego napięcia
• Wielkoskalowe projekty infrastrukturalne i energetyczne
• Systemy zasilania kolei i transportu

Często zadawane pytania

Co to jestZewnętrzny wyłącznik automatyczny SF6 126KVużywany do?

Służy do przerywania i sterowania prądami elektrycznymi wysokiego napięcia w sieciach przesyłowych, zapewniając bezpieczną pracę podstacji i systemów elektroenergetycznych podczas zwarć lub operacji łączeniowych.

Dlaczego w wyłącznikach automatycznych stosuje się gaz SF6?

Gaz SF6 ma doskonałe właściwości izolacyjne i gaszenia łuku, umożliwiając skuteczne przerywanie prądów zwarciowych wysokiego napięcia przy zachowaniu kompaktowych rozmiarów sprzętu.

Czy LW36-126 nadaje się do montażu na zewnątrz?

Tak. TheZewnętrzny wyłącznik automatyczny SF6 126KVjest specjalnie zaprojektowany do podstacji zewnętrznych i może działać niezawodnie w trudnych warunkach środowiskowych.

Jakie są zalety w porównaniu z tradycyjnymi wyłącznikami automatycznymi?

W porównaniu z wyłącznikami na bazie oleju, wyłączniki SF6 oferują wyższą niezawodność, mniej konserwacji, szybsze wygaszanie łuku i lepszą wydajność w warunkach wysokiego napięcia.
