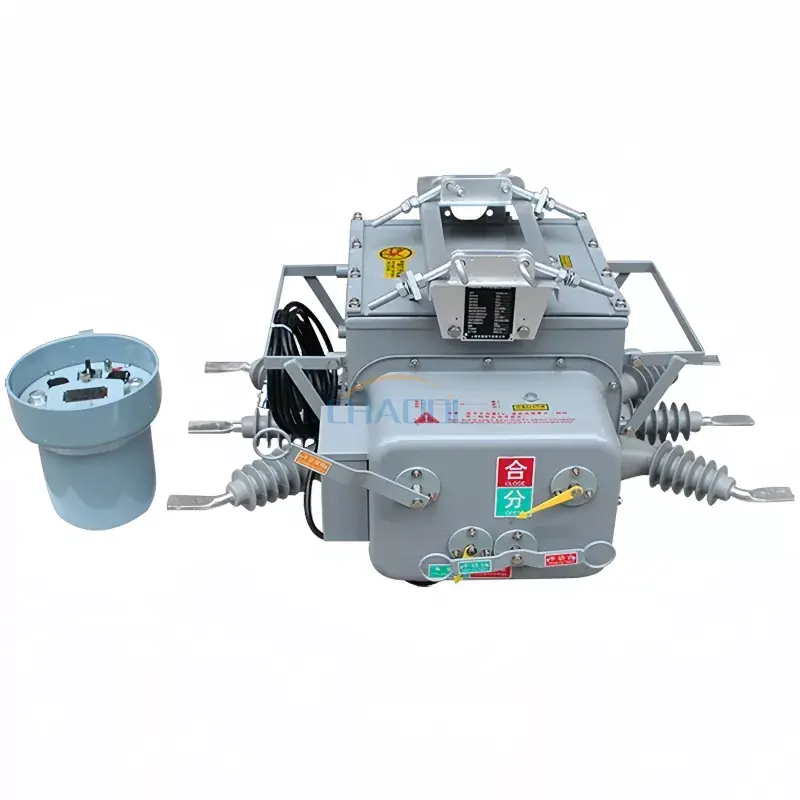

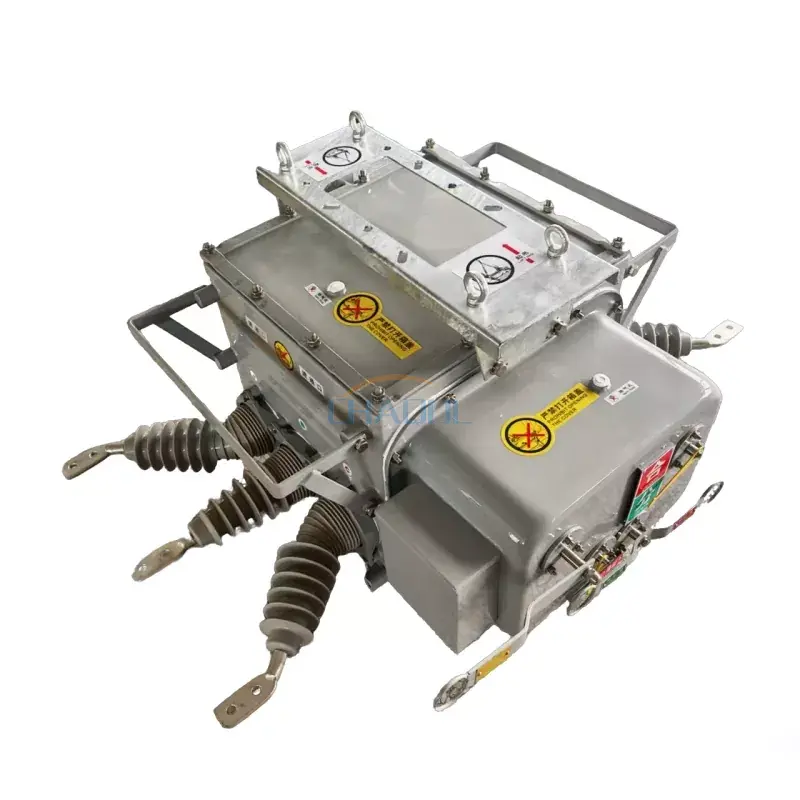

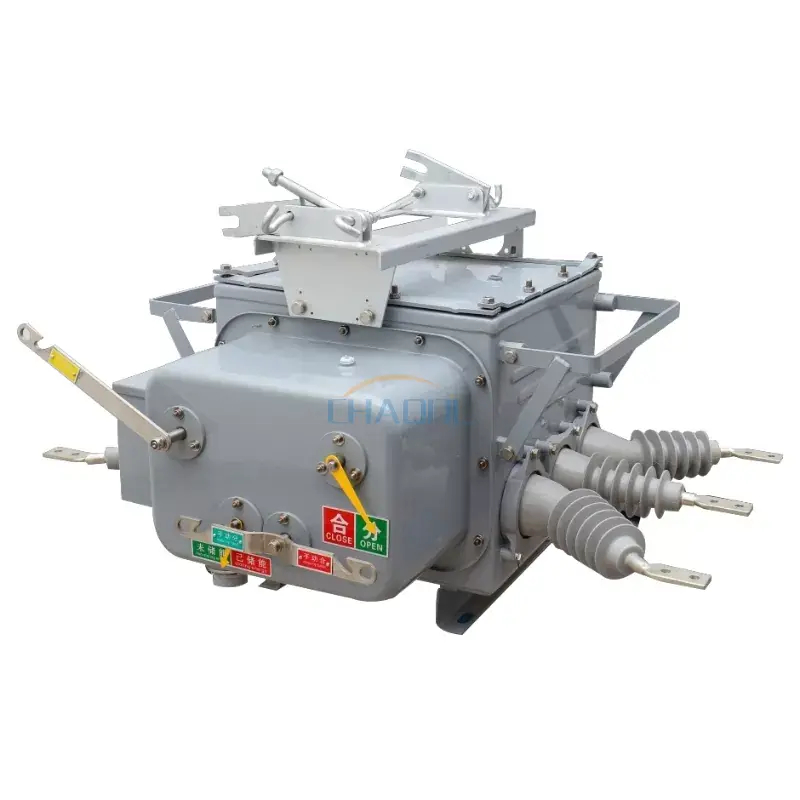

Wyłącznik automatyczny 12KV do montażu na słupie zewnętrznym

Model:ZW20-12F

Anqiang Power to chiński producent zewnętrznych wyłączników automatycznych 12 kV do montażu na słupie. To zewnętrzne urządzenie do dystrybucji energii montowane na słupie ma napięcie znamionowe 12 kV i działa na trójfazowym napięciu prądu przemiennego 50 Hz. Charakteryzuje się doskonałymi możliwościami ponownego zamykania, gdy jest używany ze sterownikiem, spełniając wymagania systemów automatyki dystrybucyjnej. Stosowany jest przede wszystkim do włączania i wyłączania prądów obciążenia i prądów zwarciowych w systemach elektroenergetycznych 10 kV, znajduje zastosowanie w podstacjach oraz systemach dystrybucyjnych przedsiębiorstw przemysłowych i górniczych.

Wyślij zapytanie

Opis produktu

Moc Anqiangprzedstawia serię ZW20-12F, następną generacjęWyłącznik automatyczny 12KV do montażu na słupie zewnętrznymprzeznaczony do trójfazowych systemów dystrybucji napowietrznej prądu przemiennego 50 Hz. Zaprojektowany z wykorzystaniem zaawansowanej technologii przerywania próżni i obudowy uszczelnionej gazem SF6 (konstrukcja o zerowym ciśnieniu manometrycznym), wyłącznik ten płynnie integruje funkcje wyłącznika próżniowego, ponownego zamykania i sekcjonalizatora. Niezależnie od tego, czy obsługujesz wiejską sieć elektryfikacyjną, system dystrybucyjny w parku przemysłowym, czy projekt inteligentnej automatyzacji sieci, ZW20-12F zapewnia niezawodną ochronę przed awariami i możliwości zdalnego sterowania.

ZW20-12F kontra tradycyjny wyłącznik zewnętrzny

Wyłącznik zewnętrzny ZW20-12F

Zaawansowana konstrukcja do montażu na słupie

✓ Zerowe ciśnienie gazu SF6– Bezpieczny i ekologiczny
✓ Złącze lotnicze do okablowania wtórnego– Łatwa integracja sterownika
✓ Bezobsługowa, uszczelniona konstrukcja
✓ Zbudowany dla systemów automatyzacji dystrybucji (DA).

Tradycyjny łamacz

Konwencjonalny wyłącznik oleju/SF6

✓ Wymaga okresowej konserwacji
✓ Praca przy wyższym ciśnieniu gazu
✓ Masywne okablowanie sterujące
✓ Ograniczona funkcjonalność ponownego zamykania

📍 Przewodnik po zastosowaniach i wyborze: Scenariusze z rzeczywistego świata

✅ Scenariusz 1: Wiejska sieć elektryfikacji 10kV (linie napowietrzne)
UżywaćZW20-12Fjako główne urządzenie zabezpieczające na liniach odgałęzionych. Dzięki sterownikowi automatycznego ponownego zamykania usuwa tymczasowe usterki i skraca czas przestojów. Złącze lotnicze upraszcza okablowanie w terenie.

✅ Scenariusz 2: System dystrybucji w parku przemysłowym
ZW20-12F obsługuje prąd obciążenia 630/1000A i przerywa zwarcia do 25kA. Jego bezobsługowa konstrukcja zmniejsza koszty operacyjne fabrycznej dystrybucji energii.

✅ Scenariusz 3: Automatyzacja inteligentnych sieci (automatyzacja podajników)
W połączeniu ze sterownikiem automatyki podajnika ZW20-12F obsługuje zdalne monitorowanie, izolowanie usterek i przywracanie usług — idealne rozwiązanie w nowoczesnych projektach automatyzacji dystrybucji.

📋 Dane techniczne – testowany typ (GB/T 1984 / IEC 62271-100)

Projekt	Wartość parametru
Napięcie znamionowe	12kV
Częstotliwość znamionowa	50 Hz
Prąd znamionowy	630/1000 A
Znamionowy prąd zwarciowy wyłączalny	20/25 kA
Znamionowy prąd szczytowy wytrzymywany	50/63 kA
Znamionowy krótkotrwały prąd wytrzymywany	20/25 kA
Znamionowy prąd załączeniowy zwarcia	50/63 kA
Znamionowa sekwencja operacji	Otwórz - 0,3 sekundy - Zamknij - 180 sekund - Otwórz - Zamknij
Żywotność mechaniczna	10 000 razy
Cykle wyłączania prądu znamionowego	10 000 razy
Znamionowa zdolność wyłączania zwarciowego	30 razy
Ciśnienie znamionowe gazu SF6	0 MPa

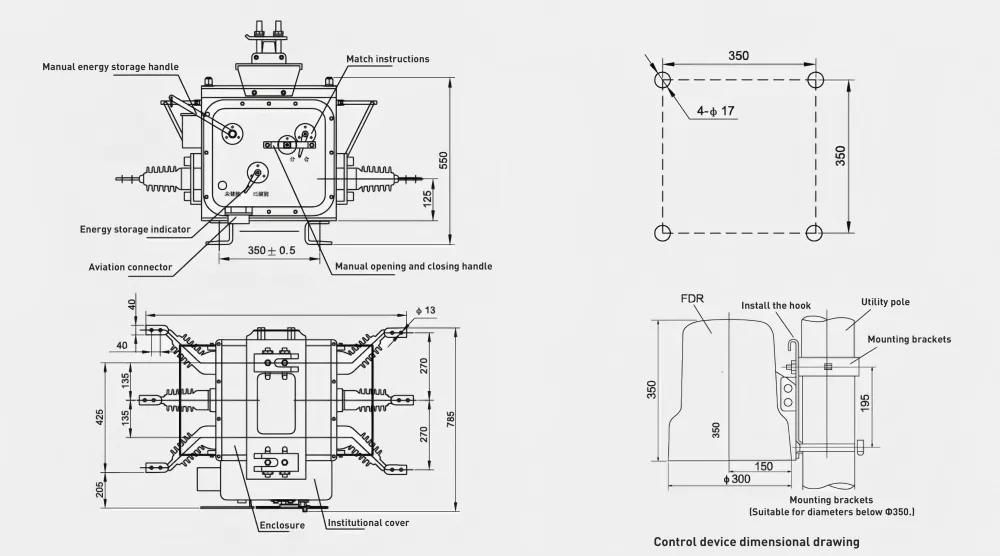

📐 Wymiary produktu i podział komponentów

ZW20-12F outdoor pole mounted circuit breaker dimensions

Układ mechaniczny ZW20-12F– 1. Przerywacz próżniowy, 2. Napęd sprężynowy, 3. Przekładniki prądowe, 4. Szczelna obudowa SF6, 5. Złącze lotnicze (sterowanie wtórne), 6. Ręczna dźwignia obsługi, 7. Zacisk uziemiający, 8. Wspornik do montażu na słupie, 9. Komora łukowa.

ZW20-12F wyposażony jest wkompaktowa, lekka konstrukcjamocowany bezpośrednio na słupach betonowych. Thezłącze lotniczeupraszcza okablowanie obiektowe pomiędzy wyłącznikiem a inteligentnym sterownikiem, znacznie skracając czas instalacji w porównaniu z tradycyjnymi listwami zaciskowymi.

🏭 Dlaczego Anqiang Power? – Twój niezawodny partner w zakresie wyłączników zewnętrznych

Bezpośrednio z fabryki– Brak pośredników, lepsza cena i czas realizacji (15-25 dni).
Testowany typ– GB/T 1984, IEC 62271-100, w pełni certyfikowany.
Personalizacja gotowa– Integracja sterowników, specjalne parametry prądowe, oznakowanie OEM.
Globalne referencje– Dostarczane do Azji Południowo-Wschodniej, Bliskiego Wschodu, Afryki i Ameryki Południowej.

📌 Prawdziwe referencje projektów:

✅ Indonezja– Ponad 500 jednostek ZW20-12F wdrożonych w ramach projektu elektryfikacji obszarów wiejskich na Jawie i Sumatrze (2023–2025).

✅ Filipiny– 300 kompletów ZW20-12F wraz ze sterownikami reklozerów dostarczonych do NGCP w celu modernizacji automatyki linii 10kV.

Często zadawane pytania

P1: Jaka jest różnica pomiędzy ZW20-12F a tradycyjnymi wyłącznikami zewnętrznymi?
Odp.: ZW20-12F jest wyposażony w konstrukcję o zerowym ciśnieniu manometrycznym gazu SF6 (bezpieczną i ekologiczną), złącze lotnicze ułatwiające integrację sterownika oraz szczelną konstrukcję niewymagającą konserwacji. Tradycyjne wyłączniki wymagają okresowej konserwacji i mają bardziej złożone okablowanie.

Pytanie 2: Czy tego wyłącznika można używać ze sterownikiem automatycznego ponownego zamykania?
O: Tak. ZW20-12F jest przeznaczony do automatyzacji dystrybucji. W połączeniu ze sterownikiem reklozera obsługuje automatyczne usuwanie usterek i wielokrotne sekwencje ponownego zamykania (otwieranie – 0,3 s – zamykanie – 180 s – otwieranie – zamykanie).

P3: Jaka jest żywotność mechaniczna ZW20-12F?
Odp.: 10 000 operacji mechanicznych w normalnych warunkach pracy dzięki wytrzymałemu mechanizmowi sprężynowemu i uszczelnionemu przerywaczowi próżni.

P4: Czy młot jest bezobsługowy? Co to znaczy?
O: Tak. Gaz SF6 jest uszczelniony przy zerowym ciśnieniu manometrycznym, co eliminuje potrzebę okresowego uzupełniania gazu. Przerywacz próżniowy nie wymaga konserwacji styków. To znacznie obniża koszty operacyjne.

P5: Czy świadczysz usługi OEM/ODM?
O: Absolutnie. Oferujemy niestandardowe oznakowanie marki, określone konfiguracje prądów znamionowych i integrację kontrolerów. Próbki przedprodukcyjne są dostępne z czasem realizacji 7-10 dni.

📩 Potrzebujesz indywidualnego rozwiązania lub cennika?

Podaj nam swój prąd znamionowy, wymagania dotyczące sterownika i docelową ilość. Odpowiemy w ciągu 24 godzin.

Poproś o wycenę →

E-mail: sales@anqiangpower.com | WhatsApp: 8615057324888
