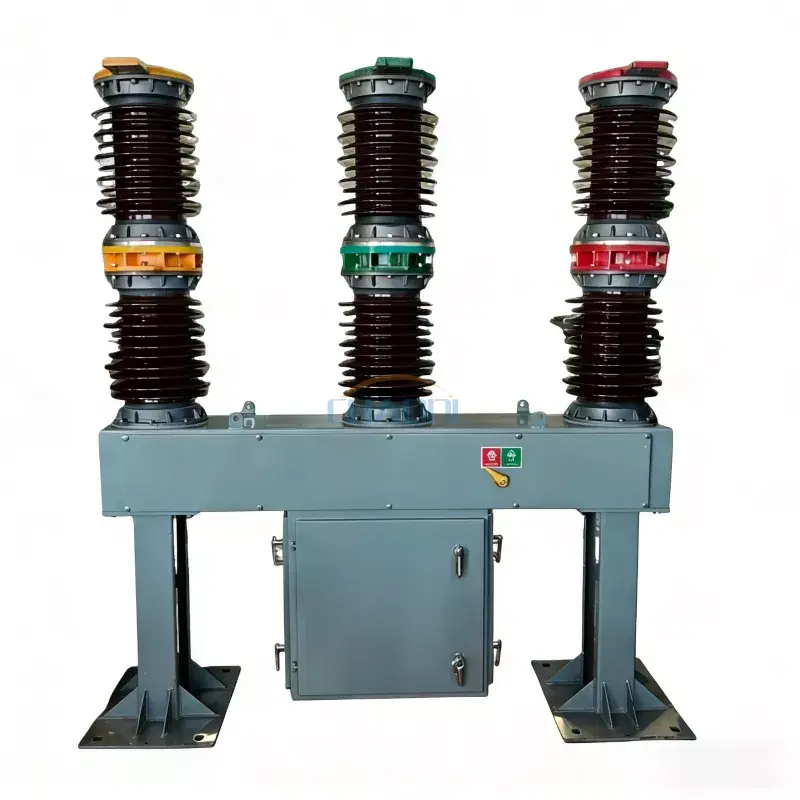

Napowietrzny wyłącznik wysokiego napięcia 27,5 kV

Zewnętrzny wyłącznik wysokiego napięcia 27,5 kV (model: ZW7-27.5) to wysokowydajny zewnętrzny wyłącznik próżniowy przeznaczony do systemów zasilania trakcji kolejowej, podstacji, sieci dystrybucji mediów i zastosowań w energetyce przemysłowej. Wyposażony w wysokiej jakości przerywacz próżniowy i bezobsługowy mechanizm napędowy, zapewnia niezawodne przełączanie, ochronę przed przeciążeniem i przerywanie zwarć w instalacjach elektrycznych średniego napięcia.

Zaprojektowany do długotrwałej pracy na zewnątrz, wyłącznik oferuje doskonałe właściwości izolacyjne, wysoką zdolność wyłączania i wyjątkową trwałość mechaniczną. Standardowe napięcia znamionowe obejmują 24 kV, 27,5 kV, 33 kV i 40,5 kV, dostępne są jednak konfiguracje niestandardowe spełniające określone wymagania projektu, rysunki i specyfikacje techniczne.

Seria ZW7 łączy w sobie kompaktową konstrukcję, niezawodne działanie i elastyczne dostosowywanie, co czyni ją idealnym rozwiązaniem do projektów elektryfikacji kolei, podstacji użyteczności publicznej, systemów energii odnawialnej i przemysłowych sieci dystrybucyjnych wymagających bezpiecznej i wydajnej ochrony zasilania.

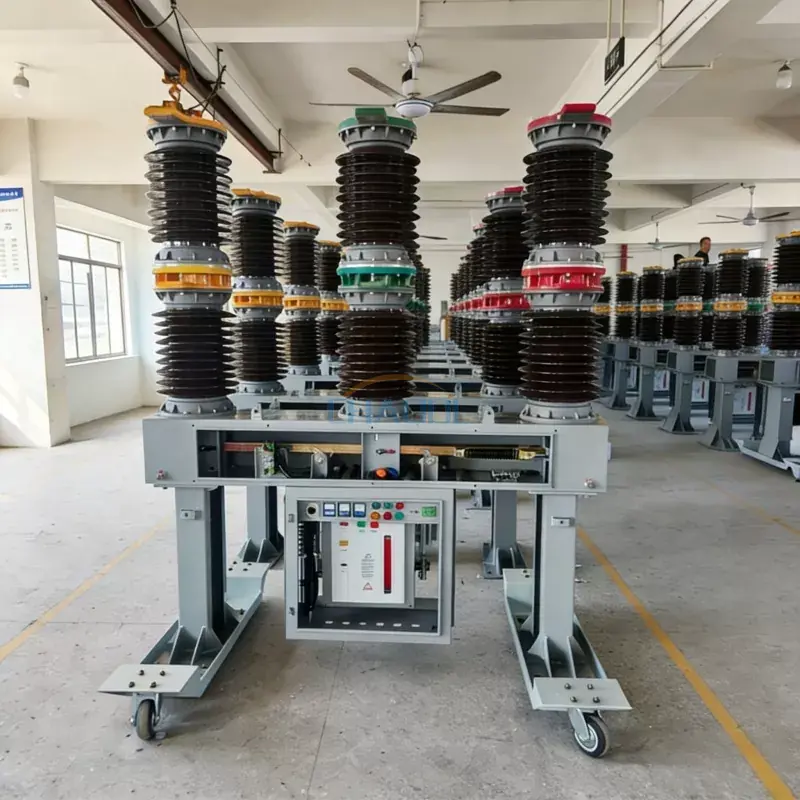

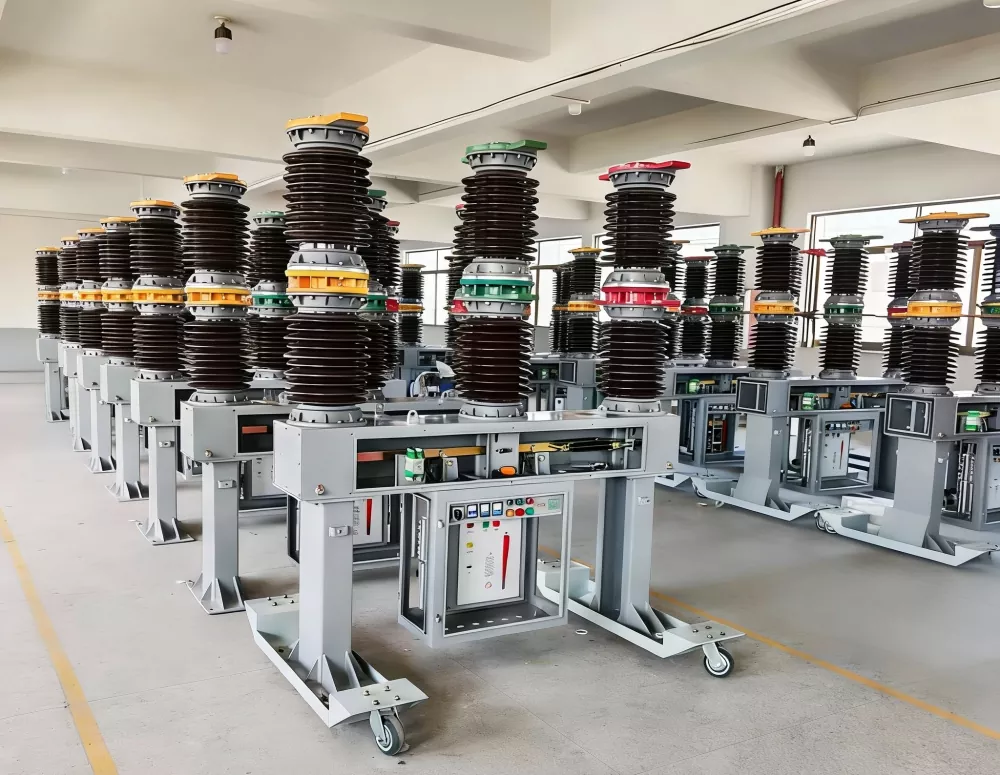

Zdjęcia montażu produktu

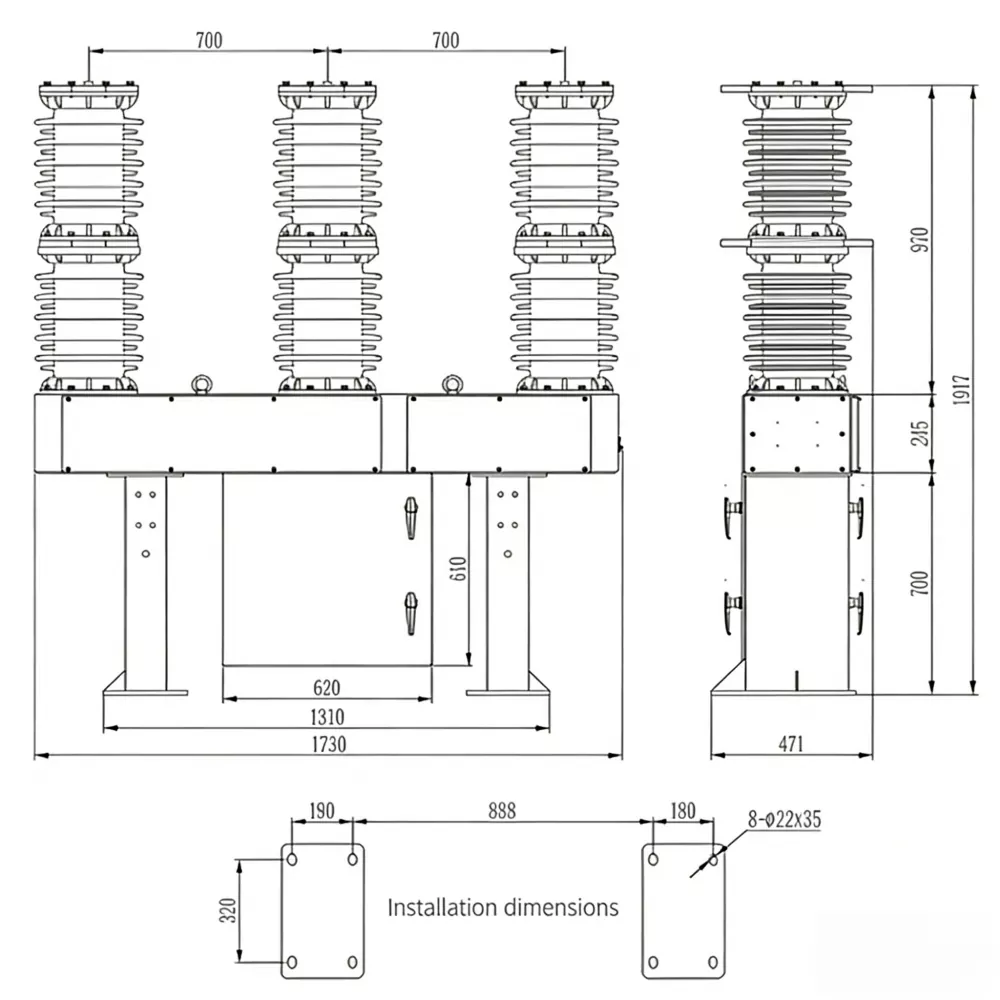

Schemat wymiarów produktu

Cechy produktu

• Zaawansowana technologia przerywania próżni zapewnia szybkie wygaszanie łuku i niezawodną izolację uszkodzeń.
• Bezobsługowy, sprężynowy mechanizm napędowy zmniejsza koszty eksploatacji i poprawia długoterminową niezawodność.
• Dostępne w różnych napięciach znamionowych, w tym 24 kV, 27,5 kV, 33 kV i 40,5 kV.
• Wysoka zdolność wyłączania zwarć do 31,5 kA dla wymagających zastosowań w dystrybucji energii.
• Kompaktowa konstrukcja zewnętrzna z doskonałą odpornością na wilgoć, zanieczyszczenia i trudne warunki pogodowe.
• Obsługuje dostosowany projekt konstrukcyjny, wymiary montażowe i parametry elektryczne zgodnie z rysunkami klienta.
• Długa żywotność mechaniczna do 10 000 operacji zapewnia niezawodne działanie przez cały cykl życia sprzętu.
• Nadaje się do zdalnej obsługi i integracji z nowoczesnymi systemami automatyki stacyjnej.

Parametry techniczne

Aplikacje

TheNapowietrzny wyłącznik wysokiego napięcia 27,5 kVjest szeroko stosowany w systemach zasilania średniego napięcia, które wymagają niezawodnego przełączania, ochrony i sterowania.

• Podstacje trakcji kolejowej
• Kolejowe systemy zasilania napowietrznego
• Sieci dystrybucji energii użytkowej
• Podstacje elektryczne
• Przemysłowe systemy dystrybucji energii
• Projekty energetyki wiatrowej i słonecznej
• Obiekty górnicze i przemysłu ciężkiego
• Miejska i wiejska infrastruktura elektroenergetyczna

Zasada działania

Zewnętrzny wyłącznik wysokiego napięcia 27,5 kV wykorzystuje uszczelnioną komorę próżniową do gaszenia łuków elektrycznych powstających podczas operacji przełączania. Gdy wystąpi usterka, mechanizm napędowy szybko rozdziela styki, umożliwiając komorze próżniowej skuteczne przerwanie prądu zwarciowego bez użycia oleju izolacyjnego lub gazu SF6. Taka konstrukcja minimalizuje wymagania konserwacyjne, zapewniając jednocześnie wysoką wytrzymałość dielektryczną, doskonałą wydajność przełączania i długą żywotność.

Jego modułowa konstrukcja obsługuje również niestandardowe napięcia znamionowe, mechanizmy operacyjne, konfiguracje izolacji i wymiary instalacji, aby spełnić wymagania różnych projektów użyteczności publicznej i kolejowych na całym świecie.

Często zadawane pytania

Do czego służy zewnętrzny wyłącznik wysokiego napięcia 27,5 kV?

Przeznaczony jest do ochrony i sterowania instalacjami elektrycznymi średniego napięcia poprzez przerywanie prądów obciążenia, przeciążeń i zwarć w kolejowych, użyteczności publicznej i przemysłowych sieciach elektroenergetycznych.

Po co stosować wyłącznik próżniowy zamiast wyłącznika olejowego?

Wyłączniki próżniowe zapewniają szybsze wygaszanie łuku, dłuższą żywotność, mniejsze wymagania konserwacyjne, lepszą ochronę środowiska i wyższą niezawodność działania.

Czy wyłącznik można dostosować?

Tak. Wartości napięcia, konstrukcje montażowe, mechanizmy operacyjne, konfiguracje izolacji i inne parametry techniczne można dostosować zgodnie z rysunkami projektowymi i specyfikacjami klienta.

W jakich branżach powszechnie stosuje się ten wyłącznik automatyczny?

Jest szeroko stosowany w elektryfikacji kolei, podstacjach użyteczności publicznej, projektach energii odnawialnej, dystrybucji energii przemysłowej, górnictwie i budowie infrastruktury.
