Wyłącznik automatyczny 66KV typu SF6

Wyłącznik automatyczny 66KV typu SF6 (model: LW36-66) to wysokonapięciowy wyłącznik zewnętrzny przeznaczony do systemów przesyłu i dystrybucji energii 66KV o częstotliwości znamionowej 50 Hz AC. Wykorzystując gaz SF6 jako środek izolujący i gaszący łuk, zapewnia niezawodne przełączanie, przerywanie zwarć i ochronę podstacji, sieci elektroenergetycznych, obiektów przemysłowych i projektów związanych z energią odnawialną. Wyłącznik automatyczny może być również używany jako wyłącznik sprzęgłowy magistrali i do zastosowań związanych z przełączaniem baterii kondensatorów.

Zaprojektowany z kompaktową konstrukcją zbiornika na żywo, LW36-66 minimalizuje przestrzeń instalacyjną, zapewniając jednocześnie wyjątkową wydajność elektryczną i długoterminową niezawodność działania. Zaawansowany mechanizm sprężynowy, niski poziom wycieku SF6 i konstrukcja przyjazna w konserwacji sprawiają, że jest to idealne rozwiązanie dla nowoczesnych sieci przesyłowych wysokiego napięcia wymagających bezpiecznej, wydajnej i stabilnej pracy.

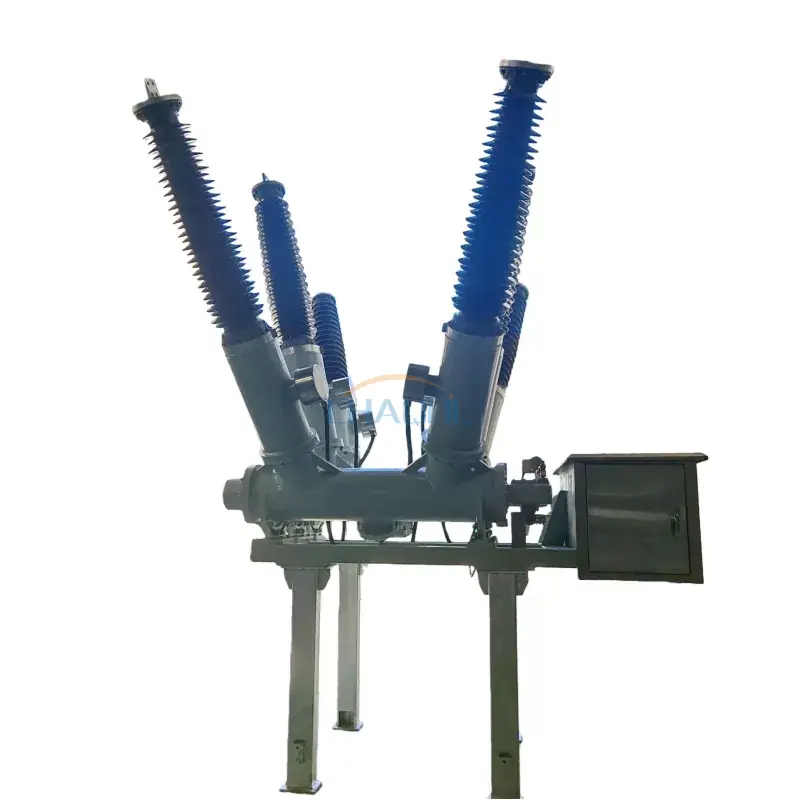

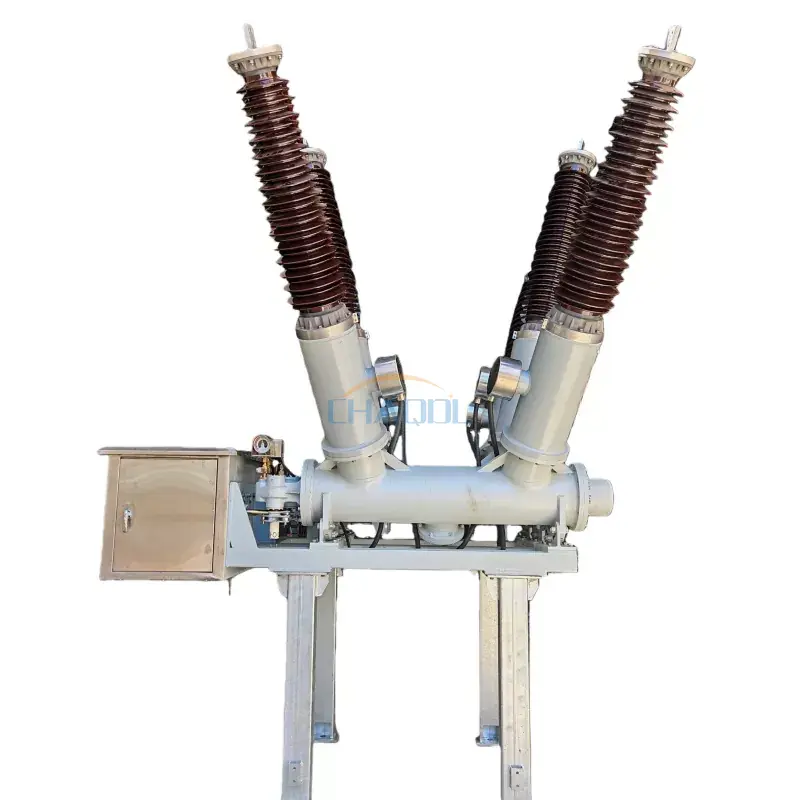

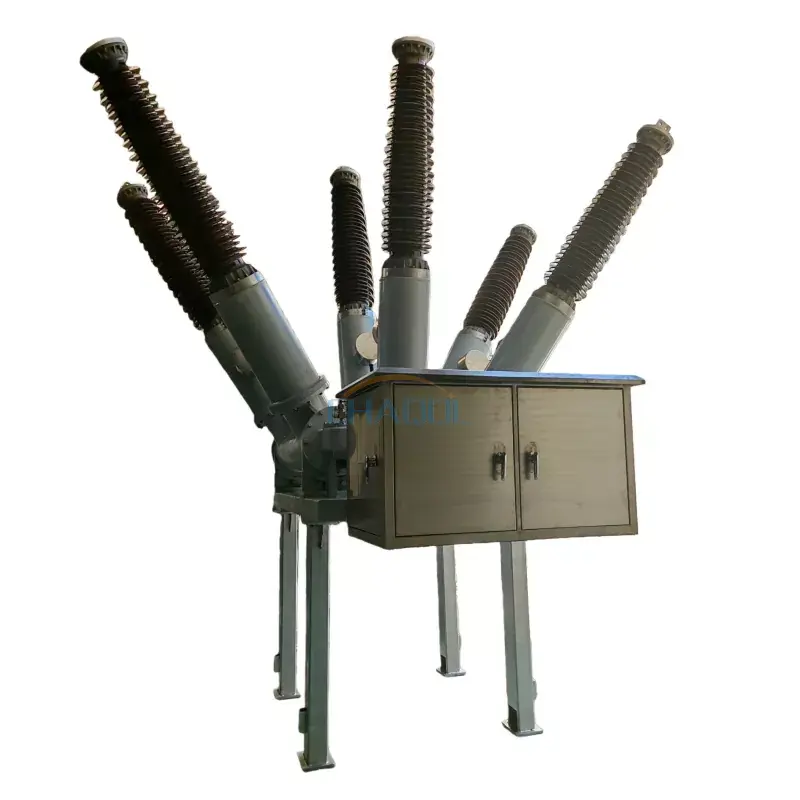

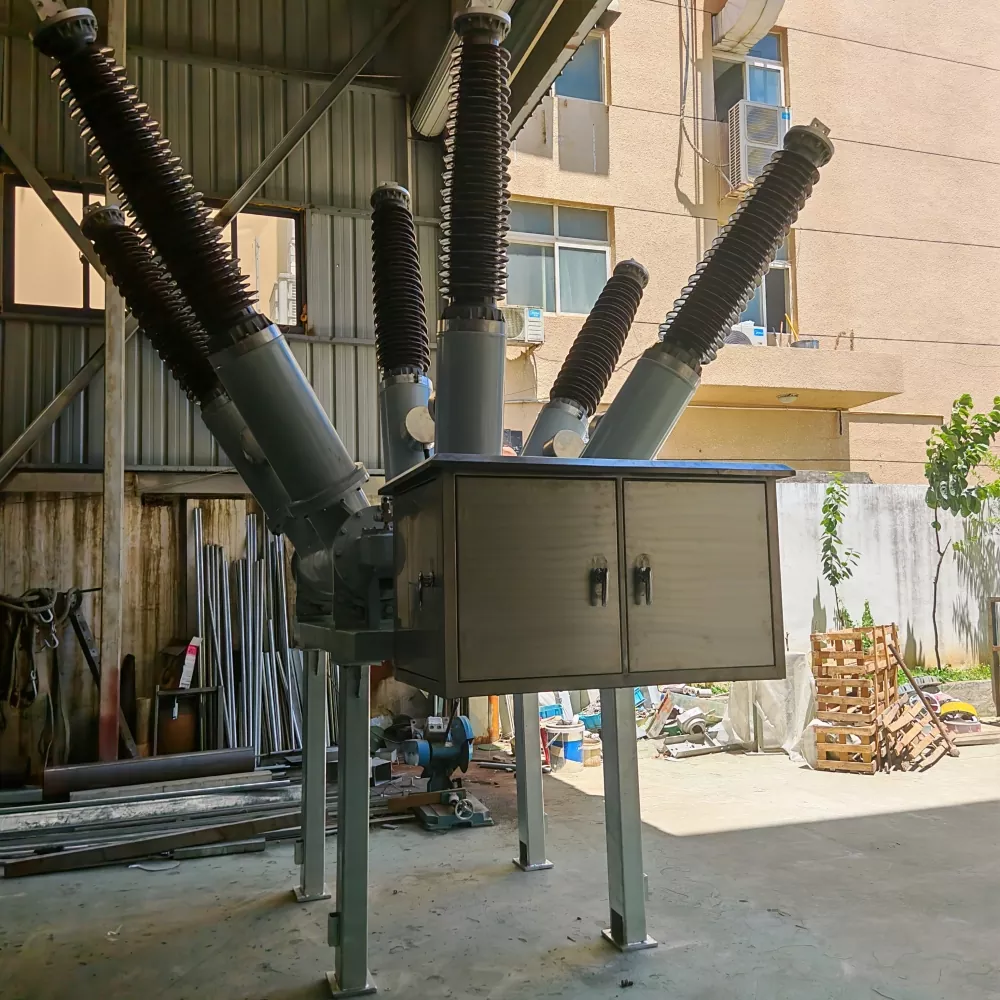

Rzeczywiste zdjęcie produktu

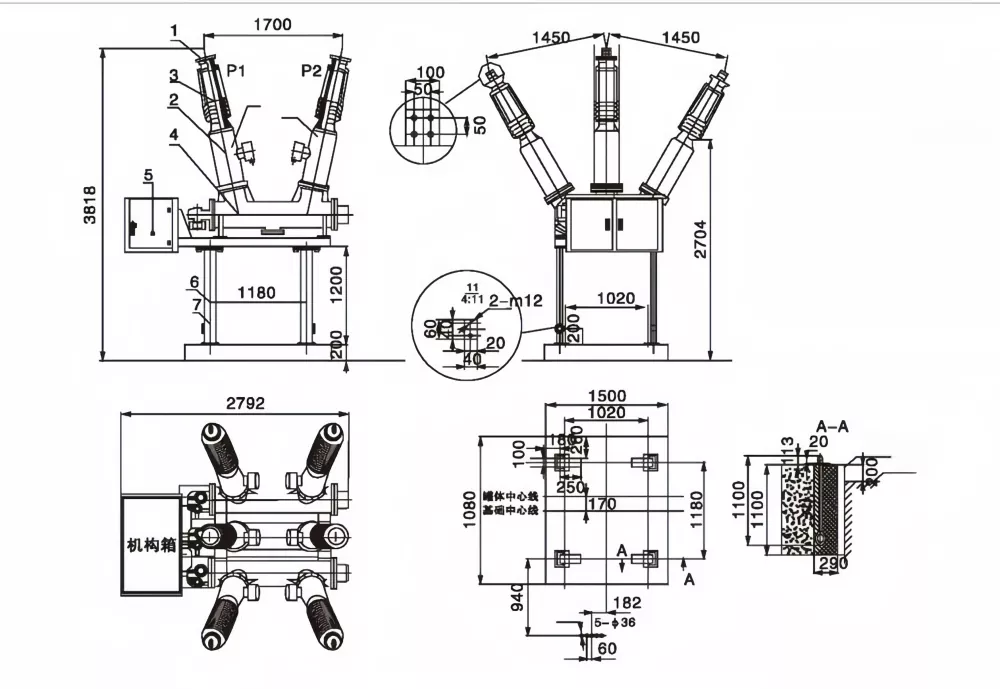

Schemat wymiarów produktu

Główna struktura

• Jednofazowa listwa zaciskowa z posrebrzanego aluminium zapewniająca doskonałą przewodność elektryczną.
• Wytrzymała porcelanowa tuleja odpływowa o doskonałych właściwościach izolacyjnych.
• Wbudowany przekładnik prądowy (CT) do ochrony i pomiarów.
• Montowana na podłodze komora do gaszenia łuku SF6 o dużej zdolności przerywania.
• Szafka mechanizmu integrująca mechanizm napędowy sprężynowy i wtórne elementy sterujące.
• Wytrzymały wspornik ze stali ocynkowanej zapewniający stabilną instalację.
• Wiele zacisków uziemiających zwiększa bezpieczeństwo pracy.

Cechy produktu

• Prąd znamionowy do3150A, odpowiednie do zastosowań w przekładniach o dużym obciążeniu.
• Zaawansowana technologia izolacji gazowej SF6 zapewnia doskonałą wytrzymałość dielektryczną i niezawodne wygaszanie łuku.
• Długa wytrzymałość elektryczna z możliwością przerwania przy zwarciu 31,5 kA i do 10 000 operacji mechanicznych.
• Roczny wskaźnik wycieku gazu SF6 poniżej 0,5%, co zmniejsza wymagania konserwacyjne i zapewnia długoterminową niezawodność uszczelnienia.
• TheWyłącznik automatyczny 66KV typu SF6jest przeznaczony do pracy w trudnych warunkach zewnętrznych, obsługujący IV poziom zanieczyszczenia i temperatury otoczenia od -40°C do +40°C.
• Kompaktowa konstrukcja typu zbiornikowego zmniejsza przestrzeń montażową, poprawiając jednocześnie stabilność mechaniczną.
• Nadaje się do zdalnego monitorowania, automatyzacji podstacji i nowoczesnych zastosowań inteligentnych sieci.

Dane techniczne

Specyfikacje mechanizmu operacyjnego

Aplikacje

TheWyłącznik automatyczny 66KV typu SF6jest szeroko stosowany w systemach przesyłu i dystrybucji energii wysokiego napięcia, gdzie niezbędne jest niezawodne przełączanie i ochrona.

• Podstacje 66KV
• Sieci przesyłowe i dystrybucyjne mediów
• Elektrownie
• Integracja sieci energii odnawialnej
• Przemysłowe systemy dystrybucji energii
• Przełączanie baterii kondensatorów
• Ochrona wiązania magistrali i podajnika
• Projekty automatyki inteligentnych sieci i podstacji

Zasada działania

Wyłącznik 66KV typu SF6 w zbiorniku wykorzystuje sześciofluorek siarki (SF6) jako czynnik izolujący i gaszący łuk. Gdy styki rozłączą się podczas operacji przełączania, powstaje łuk elektryczny. Gaz SF6 pod wysokim ciśnieniem szybko chłodzi i dejonizuje łuk, umożliwiając bezpieczne i skuteczne przerwanie prądu zwarciowego. Napędzany silnikiem mechanizm sprężynowy zapewnia szybkie otwieranie i zamykanie, zapewniając niezawodną ochronę systemów elektrycznych wysokiego napięcia.

Często zadawane pytania

Do czego służy wyłącznik automatyczny SF6 typu 66KV?

Służy do przełączania, zabezpieczania i przerywania zwarć w systemach przesyłowych i dystrybucyjnych 66 KV, pomagając w utrzymaniu bezpiecznej i niezawodnej pracy podstacji i sieci elektroenergetycznych.

Jakie są zalety wyłącznika automatycznego typu SF6?

Wyłączniki automatyczne typu SF6 oferują doskonałe właściwości izolacyjne, wysoką zdolność wyłączania, zwartą konstrukcję, niskie wymagania konserwacyjne i długą żywotność mechaniczną.

Czy tego wyłącznika można używać do przełączania baterii kondensatorów?

Tak. LW36-66 nadaje się do przełączania baterii kondensatorów, aplikacji połączeń szynowych i ochrony linii przesyłowych wysokiego napięcia.

Czy wyłącznik nadaje się do trudnych warunków zewnętrznych?

Tak. Został zaprojektowany do niezawodnej pracy w warunkach zanieczyszczenia IV i w temperaturach otoczenia w zakresie od -40°C do +40°C, dzięki czemu nadaje się do wymagających instalacji zewnętrznych.
