Przekładnik prądowy jest kluczowym elementem systemów elektrycznych średniego napięcia, ponieważ przekształca wysoki prąd pierwotny w znormalizowany sygnał wtórny, który może być bezpiecznie przetwarzany przez mierniki, sprzęt monitorujący i przekaźniki zabezpieczające. Wewnętrzny przekładnik prądowy LZZBJ9-10 10 kV jest przeznaczony do wewnętrznych obwodów prądu przemiennego o napięciu 10 kV i niższym przy częstotliwości 50 Hz lub 60 Hz. Całkowicie zamknięta konstrukcja z żywicy epoksydowej łączy izolację, ochronę mechaniczną i kompaktowy montaż w jedną konstrukcję. Dzięki opcjom prądu pierwotnego w zakresie od 5 A do 2500 A, prądowi wtórnemu 1 A lub 5 A i poziomie izolacji 12/42/75 KV, można go skonfigurować pod kątem różnych wymagań pomiarowych i ochronnych.
Spis treści
- Co to jest wewnętrzny przekładnik prądowy 10KV?
- Jak to działa w systemie średniego napięcia?
- Jakie parametry techniczne powinien sprawdzić kupujący?
- Jakie cechy konstrukcyjne zapewniają niezawodne działanie?
- Gdzie jest powszechnie używany?
- Jak wybrać właściwy tomograf komputerowy?
- Często zadawane pytania
- Porozmawiaj z Anqiang Power, aby uzyskać niestandardowe rozwiązanie
Co to jest wewnętrzny przekładnik prądowy 10KV?

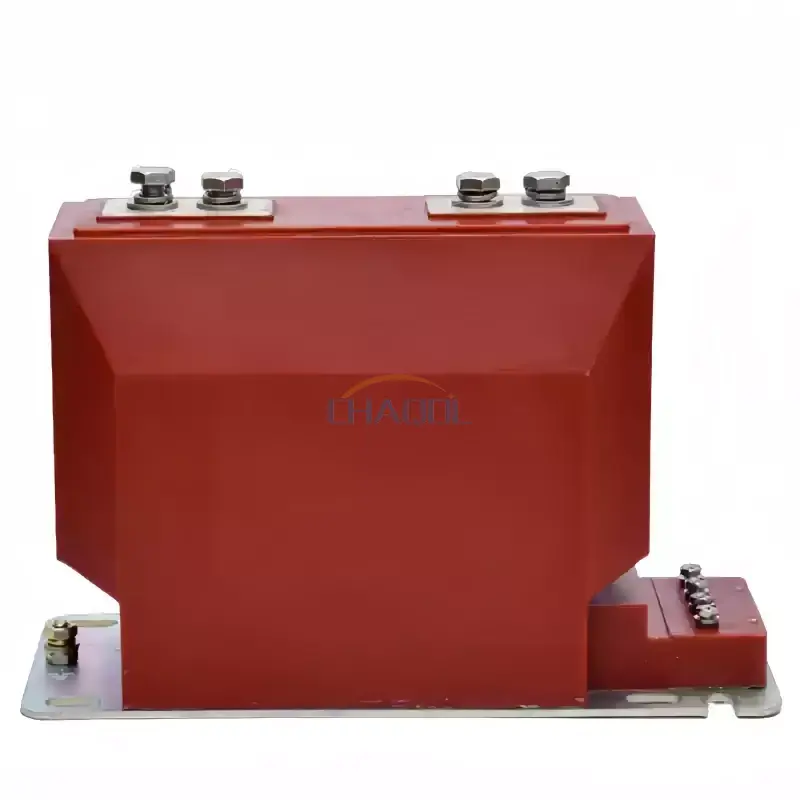

Wewnętrzny przekładnik prądowy 10KV to przekładnik przeznaczony do pomiaru i monitorowania prądu w wewnętrznych systemach elektrycznych średniego napięcia. Zamiast podłączać przyrządy pomiarowe i przekaźniki zabezpieczające bezpośrednio do wysokich prądów pierwotnych, transformator redukuje prąd do znormalizowanej wartości wtórnej, która może być obsługiwana przez urządzenia znajdujące się poniżej.
Model LZZBJ9-10 jest przeznaczony do obwodów o napięciu 10 KV i niższym i częstotliwości znamionowej 50 Hz lub 60 Hz. Zgodnie ze specyfikacją producenta wykorzystuje całkowicie zamkniętą strukturę żywicy epoksydowej i nadaje się do pomiaru prądu, pomiaru energii i ochrony przekaźników.
Układ ten zapewnia izolację galwaniczną pomiędzy obwodem pierwotnym a sprzętem pomiarowym lub zabezpieczającym, zapewniając jednocześnie użyteczny sygnał prądowy. W rezultacie przekładnik prądowy staje się ważnym interfejsem pomiędzy urządzeniami elektrycznymi dużej mocy a systemami monitorowania niskiego poziomu.
Jak to działa w systemie średniego napięcia?
Zasada działania opiera się na indukcji elektromagnetycznej. Gdy prąd przepływa przez przewód pierwotny, wytwarza pole magnetyczne w rdzeniu przekładnika prądowego. Uzwojenie wtórne wytwarza następnie prąd proporcjonalny, który można podłączyć do liczników, przekaźników ochronnych lub urządzeń monitorujących.
Na przykład system dystrybucji energii może przenosić po stronie pierwotnej setki lub tysiące amperów, podczas gdy podłączony sprzęt monitorujący jest zaprojektowany na znacznie mniejszy znormalizowany prąd. Odpowiednio dobrany przekładnik prądowy zapewnia wymagany współczynnik transformacji, dzięki czemu obwód wtórny może reprezentować pierwotny stan pracy.
Funkcje pomiarowe i zabezpieczające
- Pomiar prądu:Zapewnia sygnał proporcjonalny dla liczników elektrycznych i urządzeń monitorujących.
- Zarządzanie energią:Obsługuje systemy pomiarowe służące do monitorowania zużycia energii elektrycznej i warunków pracy.
- Ochrona przekaźnika:Dostarcza sygnały prądowe do przekaźników zabezpieczeniowych w przypadku wystąpienia warunków nieprawidłowych lub usterek.
- Automatyzacja dystrybucji:Dostarcza aktualnych informacji na temat zautomatyzowanych systemów monitorowania i sterowania.
Dlatego przekładnik prądowy należy wybrać zgodnie zarówno z normalnymi wymaganiami pomiarowymi, jak i charakterystyką zabezpieczeń układu elektrycznego.
Jakie parametry techniczne powinien sprawdzić kupujący?
Wybór przekładnika prądowego należy rozpocząć od parametrów elektrycznych aplikacji, a nie samych wymiarów fizycznych. Prąd pierwotny, prąd wtórny, klasa dokładności, moc znamionowa, poziom izolacji i charakterystyka wytrzymywania zwarć wpływają na to, czy przekładnik prądowy jest odpowiedni dla konkretnej rozdzielnicy lub instalacji dystrybucyjnej.
| Parametr | Specyfikacja LZZBJ9-10 | Dlaczego to ma znaczenie |
|---|---|---|
| Model | LZZBJ9-10 | Identyfikuje projekt przekładnika prądowego i konfigurację produktu |
| Napięcie aplikacji | 10KV i poniżej | Określa odpowiedni zakres systemów średniego napięcia |
| Częstotliwość znamionowa | 50 Hz / 60 Hz | Odpowiada wymaganiom regionalnym i częstotliwościowym systemu |
| Prąd pierwotny | Konfiguracje 5A–2500A | Musi odpowiadać oczekiwanemu prądowi obwodu pierwotnego |
| Prąd wtórny | 1A lub 5A | Musi pasować do podłączonych liczników i urządzeń zabezpieczających |
| Klasy dokładności | Konfiguracje 0,2, 0,5, 10P10 | Określa wymagania dotyczące parametrów pomiarowych i ochronnych |
| Znamionowa moc wyjściowa | Konfiguracje 10 VA / 15 VA | Powinien odpowiadać obciążeniu podłączonego obwodu wtórnego |
| Znamionowy poziom izolacji | 12/42/75KV | Wspomaga koordynację izolacji w układzie elektrycznym |
Przed złożeniem zamówienia wartości te należy zawsze sprawdzić w odniesieniu do rzeczywistego projektu elektrycznego, podłączonego sprzętu i obowiązujących wymagań projektowych.
Jakie cechy konstrukcyjne zapewniają niezawodne działanie?
Całkowicie zamknięta izolacja z żywicy epoksydowej
LZZBJ9-10 wykorzystuje konstrukcję odlewu z żywicy epoksydowej, która całkowicie otacza wewnętrzne elementy. Konstrukcja ta zapewnia izolację elektryczną, chroniąc jednocześnie zespół wewnętrzny przed wpływami środowiska powszechnie spotykanymi w środowiskach rozdzielnic wnętrzowych.
Kompaktowa, zintegrowana konstrukcja
Żelazny rdzeń, uzwojenie wtórne i system izolacji są zintegrowane w zwartej obudowie. Jest to przydatne, gdy tablice rozdzielcze i szafy rozdzielcze mają ograniczoną przestrzeń instalacyjną. Kompaktowa konstrukcja może również uprościć integrację sprzętu i rozmieszczenie okablowania wtórnego.
Chronione zaciski wtórne
Wzmocniona skrzynka zaciskowa zapewnia dodatkową ochronę przewodów wtórnych. Razem z podstawą uziemiającą i konstrukcją montażową pomaga to w uporządkowanej instalacji i bezpieczniejszym dostępie podczas kontroli i konserwacji.
Wiele aktualnych konfiguracji
Różne konfiguracje prądu pierwotnego umożliwiają zastosowanie tej samej rodziny produktów w szerokim zakresie zastosowań dystrybucyjnych. Dostępne konfiguracje obejmują zastosowania niskoprądowe i wysokoprądowe do 2500 A, w zależności od odpowiedniej konfiguracji modelu.
Gdzie jest powszechnie używany?
Zwarta konstrukcja i konstrukcja średniego napięcia sprawiają, że ten typ przekładnika prądowego nadaje się do kilku zastosowań elektrycznych w pomieszczeniach.
- Rozdzielnica wewnętrzna:Dostarcza sygnały prądowe do obwodów pomiarowych i zabezpieczających.
- Szafy rozdzielcze zasilania:Obsługuje monitorowanie zasilaczy i odbiorników elektrycznych.
- Podstacje kompaktowe:Łączy obwody pierwotne z urządzeniami pomiarowymi i zabezpieczającymi.
- Przemysłowe systemy zasilania:Pomaga monitorować warunki pracy instalacji elektrycznej w zakładach produkcyjnych.
- Systemy zarządzania energią:Dostarcza aktualne informacje do monitorowania i analizy instalacji elektrycznych.
- Automatyzacja dystrybucji:Obsługuje wykrywanie prądu w celu zautomatyzowanego sterowania i monitorowania elektrycznego.
W praktycznych instalacjach transformator może współpracować z przekaźnikami zabezpieczeniowymi, licznikami energii, przyrządami monitorującymi i innymi wtórnymi urządzeniami elektrycznymi. To sprawia, że dokładna specyfikacja jest szczególnie ważna podczas integracji przekładnika prądowego z istniejącym systemem rozdzielnicy.
Jak wybrać właściwy tomograf komputerowy?
W przypadku inżynierów, wykonawców instalacji elektrycznych, producentów rozdzielnic i zespołów zakupowych wybór produktu powinien opierać się na kompletnym zastosowaniu elektrycznym, a nie na samym napięciu nominalnym.
- Potwierdź napięcie systemowe.Sprawdź, czy przekładnik prądowy jest odpowiedni dla rzeczywistej sieci średniego napięcia, takiej jak aplikacja 10 KV.
- Określ prąd pierwotny.Wybierz wartość znamionową prądu pierwotnego, która odpowiada oczekiwanym warunkom operacyjnym i systemowym.
- Wybierz prąd wtórny.Sprawdź, czy liczniki i przekaźniki zabezpieczające wymagają prądu wtórnego 1 A lub 5 A.
- Zdefiniuj wymagania dotyczące dokładności.Obwody pomiarowe i zabezpieczające mogą wymagać różnych klas dokładności.
- Sprawdź obciążenie wtórne.Moc znamionowa powinna być kompatybilna z podłączonym obwodem wtórnym.
- Sprawdź wymagania dotyczące izolacji.Upewnij się, że poziom izolacji odpowiada instalacji elektrycznej i projektowi.
- Sprawdź warunki montażu mechanicznego.Należy sprawdzić otwory montażowe, położenie zacisków, dostępną przestrzeń w szafie i układ uziemienia.
W przypadku projektów niestandardowych podanie dostawcy napięcia systemu, prądu pierwotnego, prądu wtórnego, klasy dokładności, obciążenia znamionowego, środowiska instalacji i zamierzonego zastosowania może znacznie poprawić wybór modelu i komunikację techniczną.
Często zadawane pytania
Jaka jest główna funkcja wewnętrznego przekładnika prądowego 10 kV?
Jego główną funkcją jest przekształcanie wysokiego prądu pierwotnego w znormalizowany niższy prąd wtórny do pomiarów, monitorowania energii i ochrony przekaźników w systemach elektrycznych średniego napięcia.
Jakie opcje prądu wtórnego są dostępne?
Specyfikacja LZZBJ9-10 obsługuje opcje znamionowego prądu wtórnego 1A i 5A. Odpowiednia opcja powinna odpowiadać podłączonemu sprzętowi pomiarowemu lub zabezpieczającemu.
Jaki zakres prądu pierwotnego można skonfigurować?
Wymienione konfiguracje obejmują wartości znamionowe prądu pierwotnego od 5 A do 2500 A. Dokładną konfigurację należy wybrać zgodnie z wymaganiami elektrycznymi projektu.
Czy ten przekładnik prądowy może być używany zarówno do pomiarów, jak i zabezpieczeń?
Tak. Produkt obsługuje różne kombinacje klas dokładności do zastosowań pomiarowych i ochronnych. Wymaganą konfigurację należy określić na podstawie schematu zabezpieczeń i wymagań pomiarowych.
Dlaczego w konstrukcji CT zastosowano żywicę epoksydową?
Żywica epoksydowa zapewnia izolację elektryczną i mechaniczną hermetyzację. W całkowicie zamkniętej konstrukcji pomaga również chronić komponenty wewnętrzne i zapewnia stabilną pracę w środowiskach wewnętrznych rozdzielnic.
Gdzie można zainstalować tego typu przekładnik prądowy?
Typowe zastosowania obejmują rozdzielnice wewnętrzne, szafy rozdzielcze mocy, podstacje kompaktowe, przemysłowe systemy zasilania, systemy zarządzania energią i sprzęt automatyki dystrybucyjnej.
Porozmawiaj z Anqiang Power, aby uzyskać niestandardowe rozwiązanie
Przy wyborze przekładnika prądowego średniego napięcia istotna jest prawidłowa kombinacja prądu pierwotnego, prądu wtórnego, klasy dokładności, mocy znamionowej, poziomu izolacji i struktury instalacji. LZZBJ9-10 zapewnia wiele opcji konfiguracji dla wewnętrznych systemów zasilania o napięciu 10 KV i niższym, dzięki czemu nadaje się do zastosowań pomiarowych i ochronnych w różnych środowiskach dystrybucyjnych. Jeśli planujesz projekt nowej rozdzielnicy, modernizujesz istniejącą szafę rozdzielczą lub potrzebujesz przekładnika prądowego skonfigurowanego pod kątem określonych parametrów elektrycznych, dowiedz się więcej o wewnętrznym przekładniku prądowym 10 kV iskontaktuj się z namiz Twoimi wymaganiami technicznymi w celu znalezienia odpowiedniego rozwiązania firmy Anqiang Power.
